Гидробак — HITACHI ZW250-5B

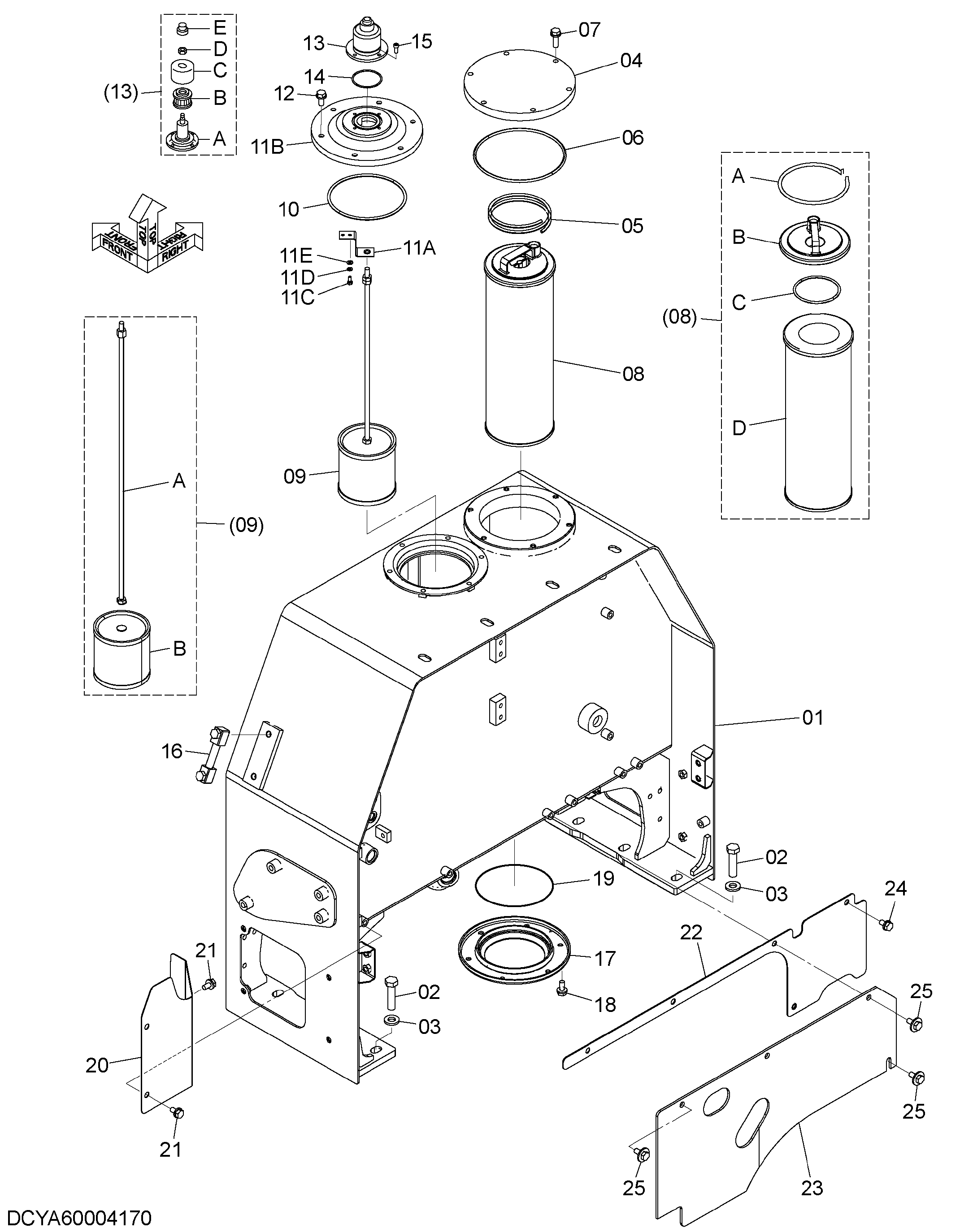

Заводская схема «Гидробак» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003774 | Гидробак | 1 |
| 02 | J921665 | Болт | 6 |
| 03 | J222016 | Шайба | 6 |
| 04 | 4639235 | Крышка | 1 |
| 05 | 4472673 | Пружина | 1 |
| 06 | A810190 | Уплотнительное кольцо | 1 |
| 07 | J271035 | Болт с шайбой | 6 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4656522 | Фильтрующий элемент | 1 |
| 08 | YA00004418 | Фильтрующий элемент | 1 |
| 08A | 4643446 | Кольцо | 1 |
| 08B | 4643444 | Клапан | 1 |
| 08B1 | 4683135 | Уплотнительное кольцо | 1 |
| 08C | A810095 | Уплотнительное кольцо | 1 |
| 08D | 4656602 | Фильтрующий элемент | 1 |
| 08D | YA00004415 | Фильтрующий элемент | 1 |
| 09 | 4631063 | Всасывающий фильтр | 1 |
| 09A | 263G752411 | Шток | 1 |
| 09B | 4648651 | Сетчатый фильтр | 1 |
| 10 | A810160 | Уплотнительное кольцо | 1 |
| 11 | 9184556 | Крышка | 1 |
| 11A | 4408661 | Кронштейн | 1 |
| 11B | 1025093 | Крышка | 1 |
| 11C | 4350623 | Болт | 1 |
| 11D | 4225466 | Пружинная шайба | 1 |
| 11E | 4225472 | Плоская шайба | 1 |
| 12 | J271025 | Болт с шайбой | 6 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4434017 | Сапун | 1 |
| 13A | 4437833 | Корпус | 1 |
| 13B | 4437838 | Элемент | 1 |
| 13C | 4437837 | Крышка | 1 |
| 13D | 4371825 | Гайка | 1 |
| 13E | 4437836 | Колпачок | 1 |
| 14 | A810060 | Уплотнительное кольцо | 1 |
| 15 | J780616 | Болт с внутренним шестигранником | 4 |
| 16 | 263G752421 | Указатель уровня | 1 |
| 17 | 8023981 | Крышка | 1 |
| 18 | J271025 | Болт с шайбой | 6 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | A810160 | Уплотнительное кольцо | 1 |
| 20 | YA00005975 | Крышка | 1 |
| 21 | J271020 | Болт с шайбой | 3 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | YA40003999 | Пластина | 1 |
| 23 | YA00006246 | Пластина резиновый | 1 |
| 24 | J271020 | Болт с шайбой | 1 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J281025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
