Воздушный впускной устройство — HITACHI ZW250-5B

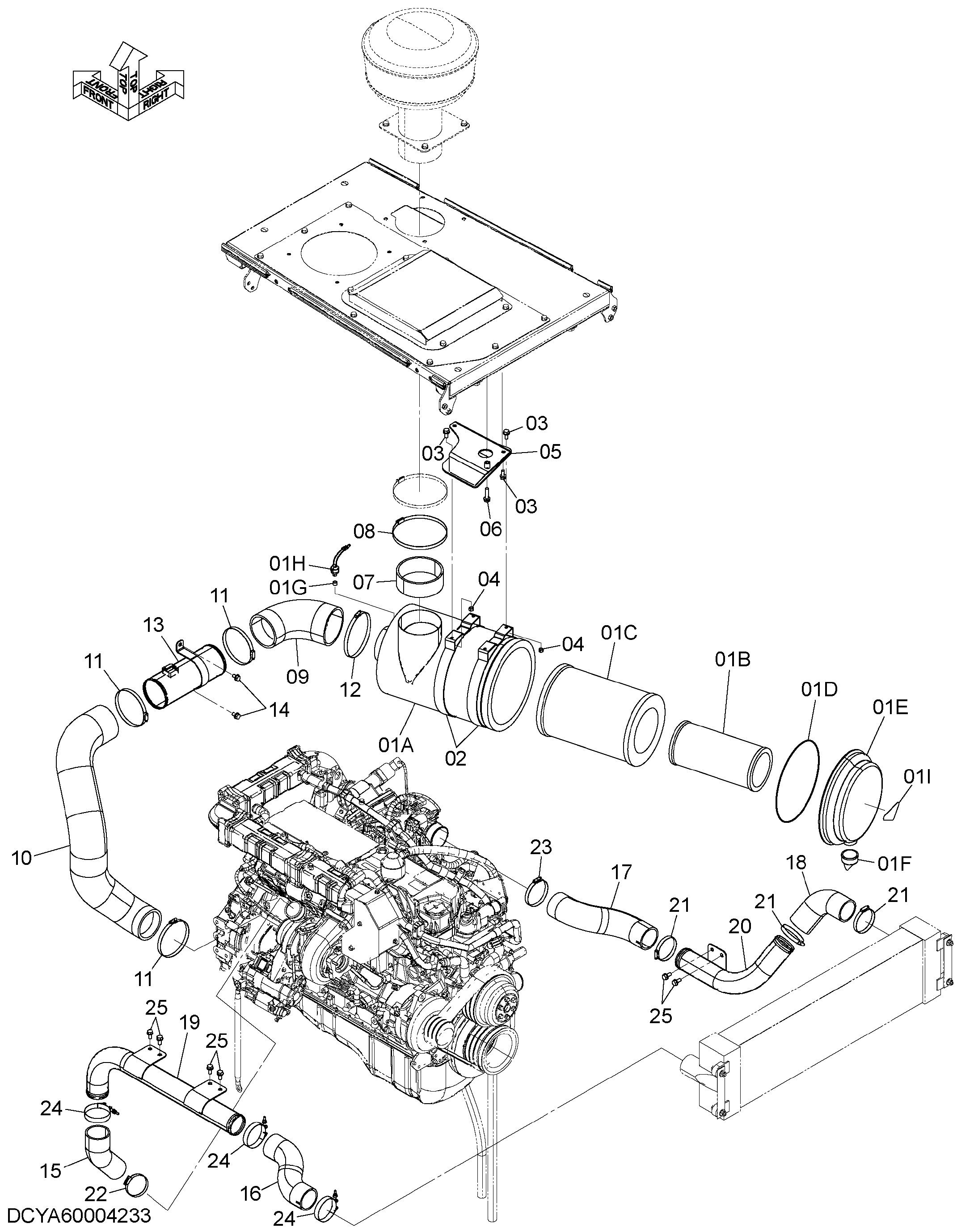

Заводская схема «Воздушный впускной устройство» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4645450 | Фильтр воздушный | 1 |
| 01B | YA00014855 | Фильтрующий элемент | 1 |
| 01C | YA00014856 | Фильтрующий элемент | 1 |
| 01D | 4456352 | Уплотнительное кольцо | 1 |
| 01E | 4455586 | Крышка | 1 |
| 01F | 4453910 | Клапан | 1 |
| 01G | D911521 | Адаптер | 1 |
| 01H | 4419601 | Индикатор | 1 |
| 01I | 4453912 | Информационная табличка | 1 |
| 02 | 503E952031 | Лента | 2 |
| 03 | J271025 | Болт с шайбой | 6 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 0140110010 | Гайка | 4 |
| 05 | YA40003866 | Кронштейн | 1 |
| 06 | J271045 | Болт с шайбой | 1 |
| 06A | J901045 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 263G232611 | Шланг | 1 |
| 08 | 4221274 | Хомут шланга | 1 |
| 09 | YA00006050 | Воздушный шланг | 1 |
| 10 | YA00006049 | Воздушный шланг | 1 |
| 11 | 4512716 | Хомут шланга | 3 |
| 12 | 4511820 | Хомут шланга | 1 |
| 13 | YA40003860 | Трубка воздушный | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | YA00006051 | Воздушный шланг | 1 |
| 16 | YA00006055 | Воздушный шланг | 1 |
| 17 | YA00006052 | Воздушный шланг | 1 |
| 18 | YA00006058 | Воздушный шланг | 1 |
| 19 | YA40003861 | Трубка воздушный | 1 |
| 20 | YA40003867 | Трубка | 1 |
| 21 | 4507512 | Хомут шланга | 3 |
| 22 | 4504491 | Хомут шланга | 1 |
| 23 | 4503469 | Хомут шланга | 1 |
| 24 | 4282483 | Хомут шланга | 3 |
| 25 | J271025 | Болт с шайбой | 6 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
