Радиатор трубопроводы — HITACHI ZW250-5B

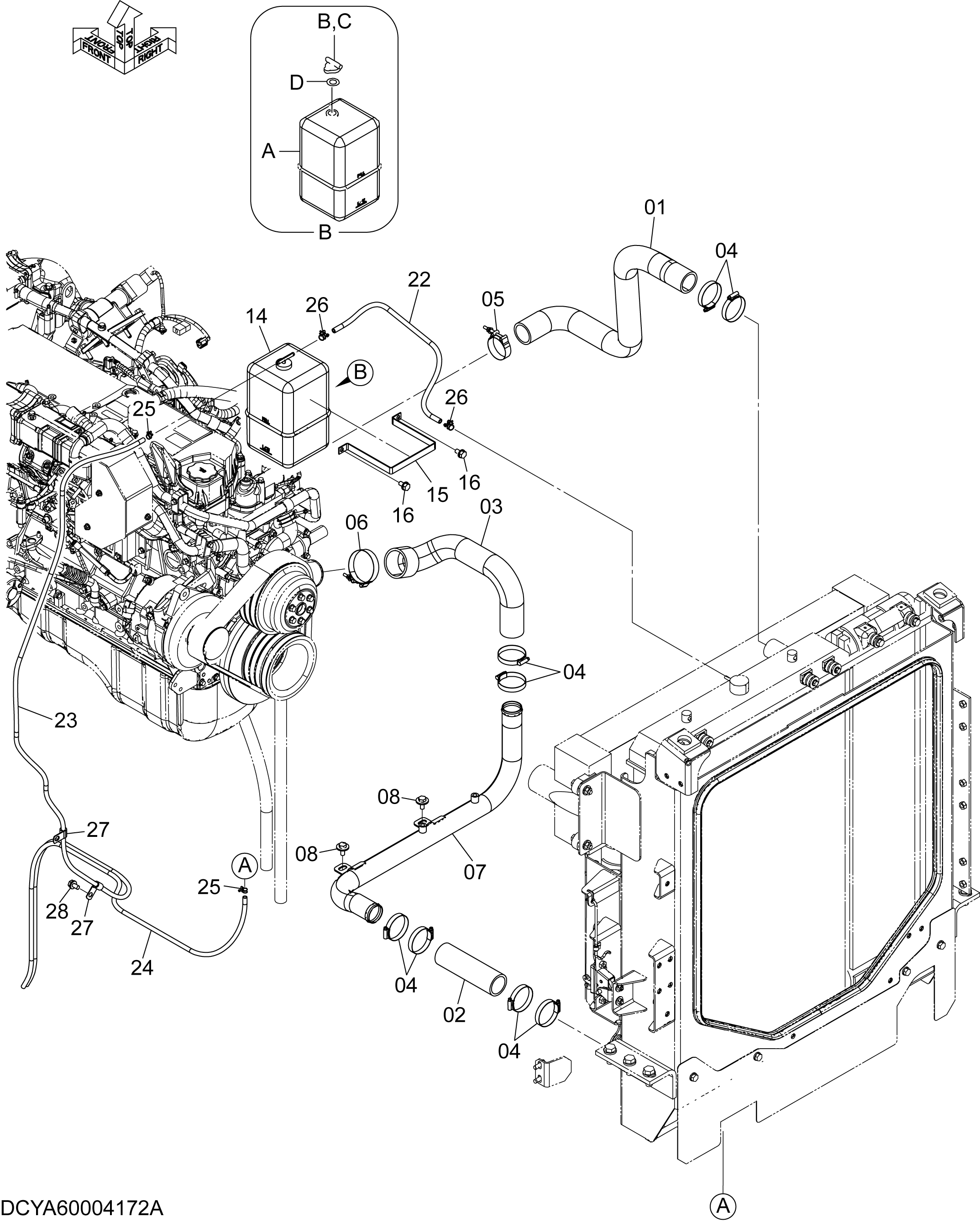

Заводская схема «Радиатор трубопроводы» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00005991 | Водяной шланг | 1 |
| 02 | 263G212771 | Шланг | 1 |
| 03 | 263G212751 | Шланг | 1 |
| 04 | 4504199 | Хомут шланга | 8 |
| 05 | 4282477 | Хомут шланга | 1 |
| 06 | 4282482 | Хомут шланга | 1 |
| 07 | YA40003812 | Трубка водяной | 1 |
| 08 | J281025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 14 | 2660212181 | Бак резервный | 1 |
| 14B | 2660217151 | Кондуктион | 1 |
| 14C | 2660217171 | Колпачок | 1 |
| 14D | 2660217181 | Манжета | 1 |
| 14E | 2660217191 | Трубка | 1 |
| 15 | 263G213421 | Лента | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 22 | YA00005992 | Водяной шланг | 1 |
| 23 | 0472008280 | Виниловый шланг | 1 |
| 24 | 0472008150 | Виниловый шланг | 1 |
| 25 | 0491100011 | Зажим шланг | 2 |
| 26 | 0491100013 | Зажим шланг | 2 |
| 27 | 4190272 | Зажим | 2 |
| 28 | J271020 | Болт с шайбой | 1 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
