Стояночный тормоз — HITACHI ZW250-5B

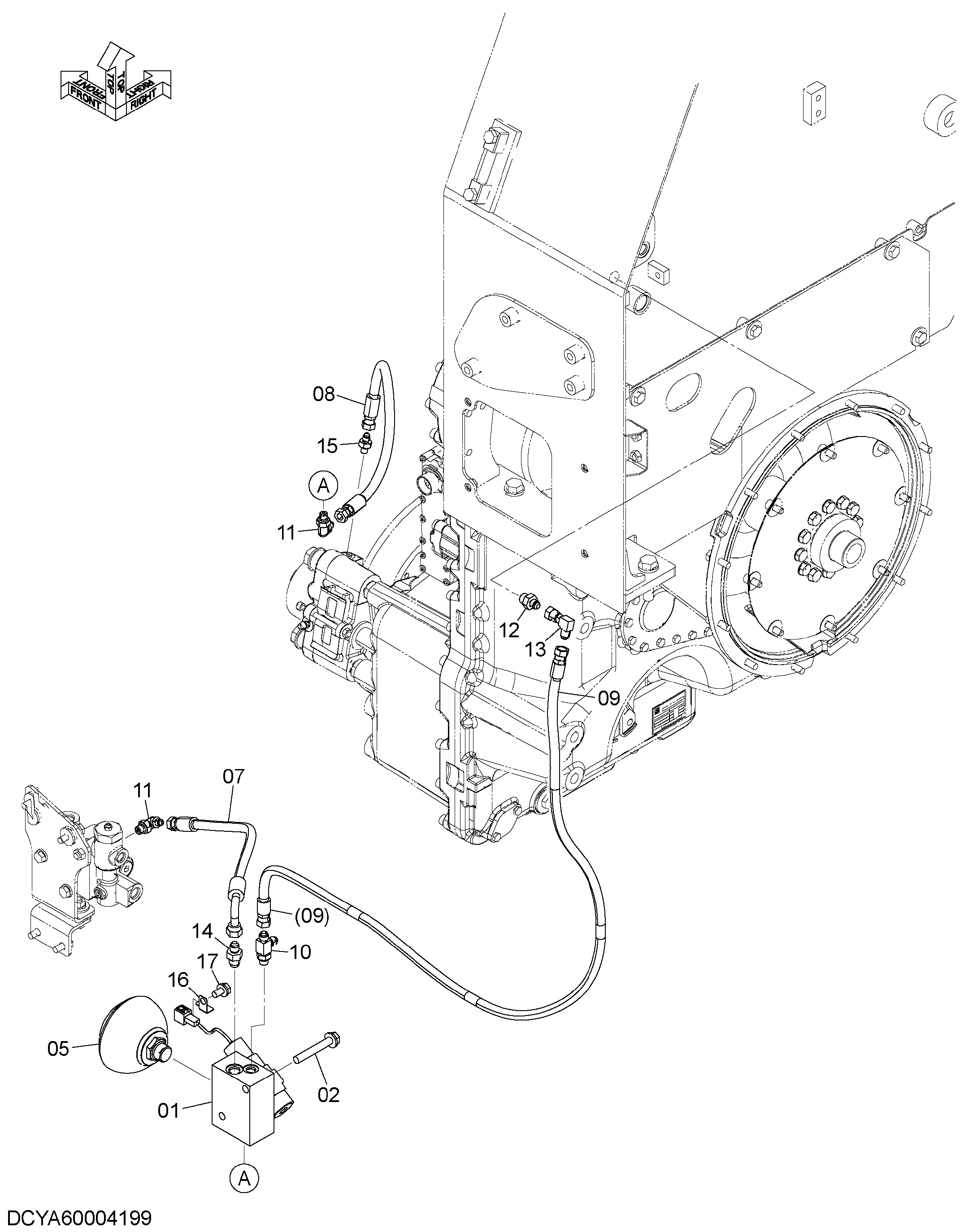

Заводская схема «Стояночный тормоз» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YB60000604 | Блок | 1 |
| 02 | J271280 | Болт с шайбой | 2 |
| 02A | J901280 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | YA00003914 | Гидроаккумулятор | 1 |
| 07 | XV00000062 | Шланг | 1 |
| 08 | 4659737 | Шланг | 1 |
| 09 | 4258227 | Нейлоновый шланг | 1 |
| 10 | A852423 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4239976 | Унион S | 1 |
| 14 | 263G542641 | Обратный клапан | 1 |
| 15 | 263G542631 | Адаптер | 1 |
| 16 | 4257159 | Кронштейн | 1 |
| 17 | J271020 | Болт с шайбой | 1 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
