Задний консоль — HITACHI ZW250-5B

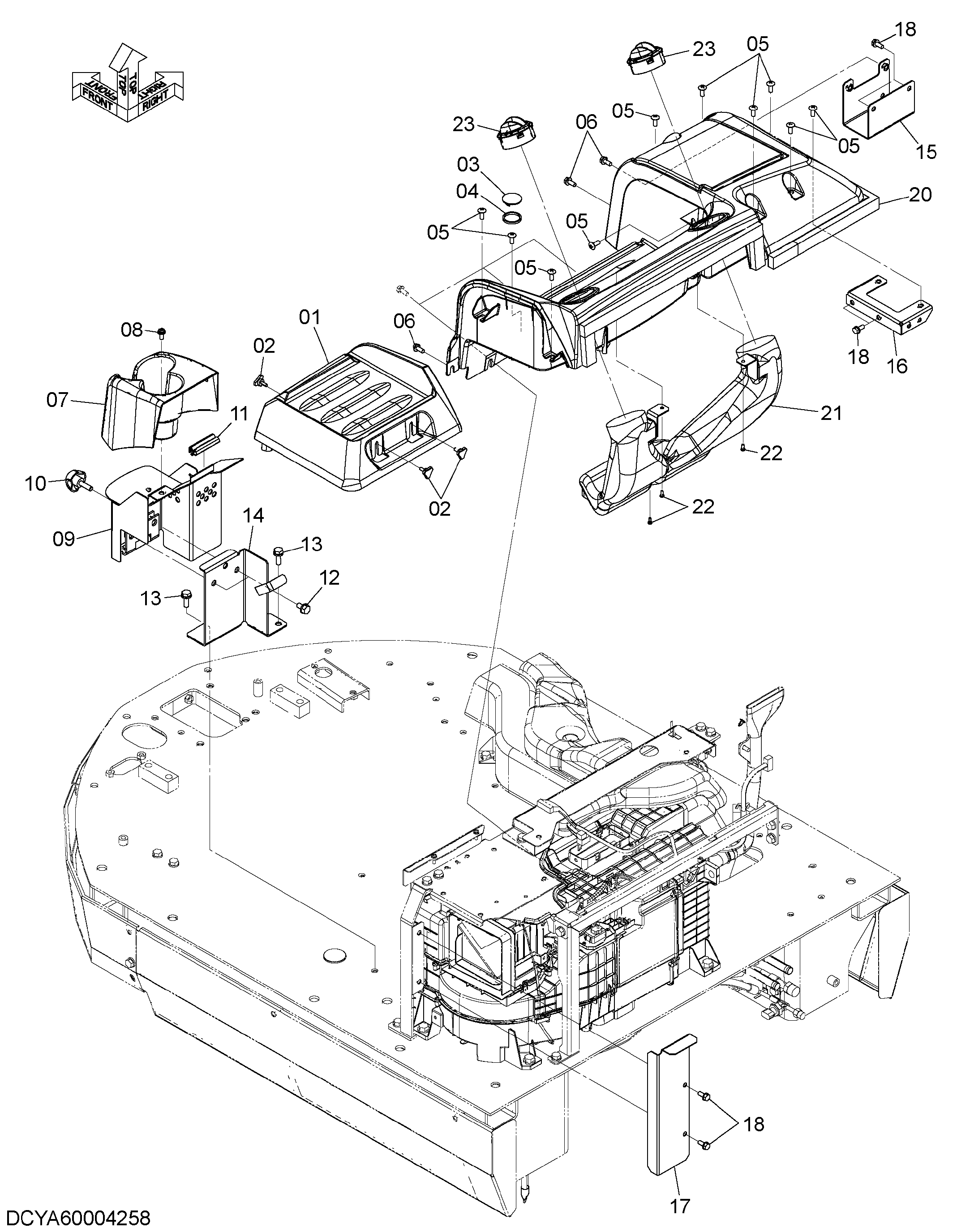

Заводская схема «Задний консоль» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00005622 | Крышка | 1 |
| 02 | YA00005623 | Ручка | 3 |
| 03 | 3118328 | Колпачок | 2 |
| 04 | 4656300 | Резиновая прокладка | 2 |
| 05 | J650820 | Винт | 11 |
| 06 | J260820 | Болт с шайбой | 3 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | YA00005624 | Крышка | 1 |
| 08 | J680820 | Винт с шайбой | 2 |
| 09 | 263G670711 | Кронштейн | 1 |
| 10 | 263G673941 | Ручка | 1 |
| 11 | 2660643371 | Уплотнительная окантовка | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 263G670701 | Кронштейн | 1 |
| 15 | YA40003662 | Кронштейн | 1 |
| 16 | YA40003664 | Кронштейн | 1 |
| 17 | YA00005620 | Пластина | 1 |
| 18 | J260820 | Болт с шайбой | 6 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | YA40003665 | Трай | 1 |
| 19 | YA40003717 | Трай | 1 |
| 21 | YA00005547 | Воздуховод | 1 |
| 22 | 0104405012 | Винт | 3 |
| 23 | YA00003014 | Лоувер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
