Топливный бак — HITACHI ZW250-5B

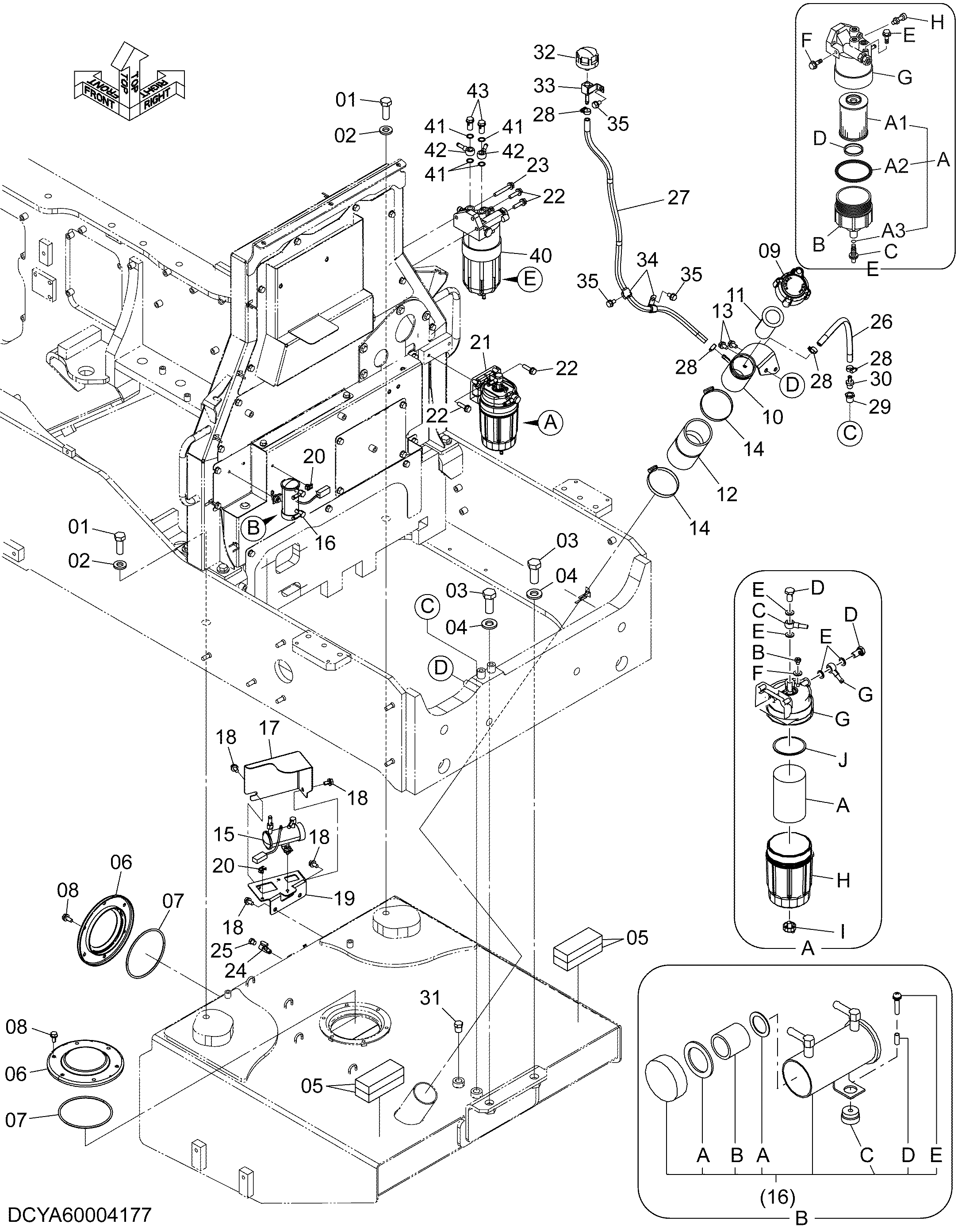

Заводская схема «Топливный бак» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J922055 | Болт | 2 |
| 02 | J222020 | Шайба | 2 |
| 03 | J922460 | Болт | 2 |
| 04 | J222024 | Шайба | 2 |
| 05 | YA00006035 | Резиновое уплотнение | 4 |
| 06 | 8023981 | Крышка | 2 |
| 07 | A810160 | Уплотнительное кольцо | 2 |
| 08 | J271025 | Болт с шайбой | 12 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | YA40003979 | Колпачок | 1 |
| 10 | YA40003858 | Заливная горловина | 1 |
| 11 | 2640222021 | Сетчатый фильтр | 1 |
| 12 | YA00006036 | Топливный шланг | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4503469 | Хомут шланга | 2 |
| 15 | YA00004386 | Насос | 1 |
| 16 | 4645227 | Насос | 1 |
| 16A | 4658052 | Прокладка | 1 |
| 16B | 4658053 | Сетчатый фильтр | 1 |
| 16C | 263G222511 | Уплотнительная втулка | 2 |
| 16D | 263G222521 | Втулка | 2 |
| 16E | 263G222531 | Винт | 2 |
| 17 | YA00006034 | Крышка | 1 |
| 18 | J271020 | Болт с шайбой | 4 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | YA40003859 | Кронштейн | 1 |
| 20 | 263G244321 | Зажим | 2 |
| 21 | 4679980 | Топливный фильтр | 1 |
| 21A | 4676385 | Топливный фильтр | 1 |
| 21A2 | 4653195 | Уплотнительное кольцо | 1 |
| 21A3 | 4653194 | Прокладка | 1 |
| 21B | 4653191 | Пробка воздушный | 1 |
| 21C | 4326742 | Трубка топливный | 2 |
| 21D | 4326740 | Болт | 2 |
| 21E | 4326741 | Прокладка | 4 |
| 21F | 4653192 | Прокладка | 1 |
| 21G | 4653187 | Головка | 1 |
| 21H | 4653189 | Корпус фильтр | 1 |
| 21I | 4653193 | Пробка дренажный | 1 |
| 21J | 4653190 | Кольцо | 1 |
| 22 | J271040 | Болт с шайбой | 4 |
| 22A | J901040 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271070 | Болт с шайбой | 1 |
| 23A | J901070 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4478378 | Шаровой клапан | 1 |
| 25 | 2404792111 | Пробка | 1 |
| 26 | YA00006037 | Топливный шланг | 1 |
| 27 | 263J222311 | Шланг | 1 |
| 28 | 4514700 | Зажим шланг | 4 |
| 29 | 2404792381 | Втулка | 1 |
| 30 | 2660222191 | Адаптер | 1 |
| 31 | 2404792131 | Пробка | 1 |
| 32 | YA00004397 | Сапун | 1 |
| 33 | 563G050601 | Адаптер | 1 |
| 34 | 4190273 | Зажим | 2 |
| 35 | J271020 | Болт с шайбой | 3 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 40 | 4723211 | Топливный фильтр | 1 |
| 40A | 4719920 | Топливный фильтр | 1 |
| 40A2 | 4687660 | Уплотнительное кольцо | 1 |
| 40A3 | 4698361 | Прокладка | 1 |
| 40B | 4698360 | Корпус фильтр | 1 |
| 40C | 4698359 | Пробка дренажный | 1 |
| 40D | 4687659 | Кольцо | 1 |
| 40E | 4687946 | Пробка | 1 |
| 40F | 4687947 | Пробка | 1 |
| 40G | 4698357 | Головка | 1 |
| 40H | 4687688 | Датчик | 1 |
| 41 | 4634979 | Манжета | 4 |
| 42 | 4634911 | Трубка топливный | 2 |
| 43 | 4634716 | Винт пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
