Электрооборудование (пол) — HITACHI ZW250-5B

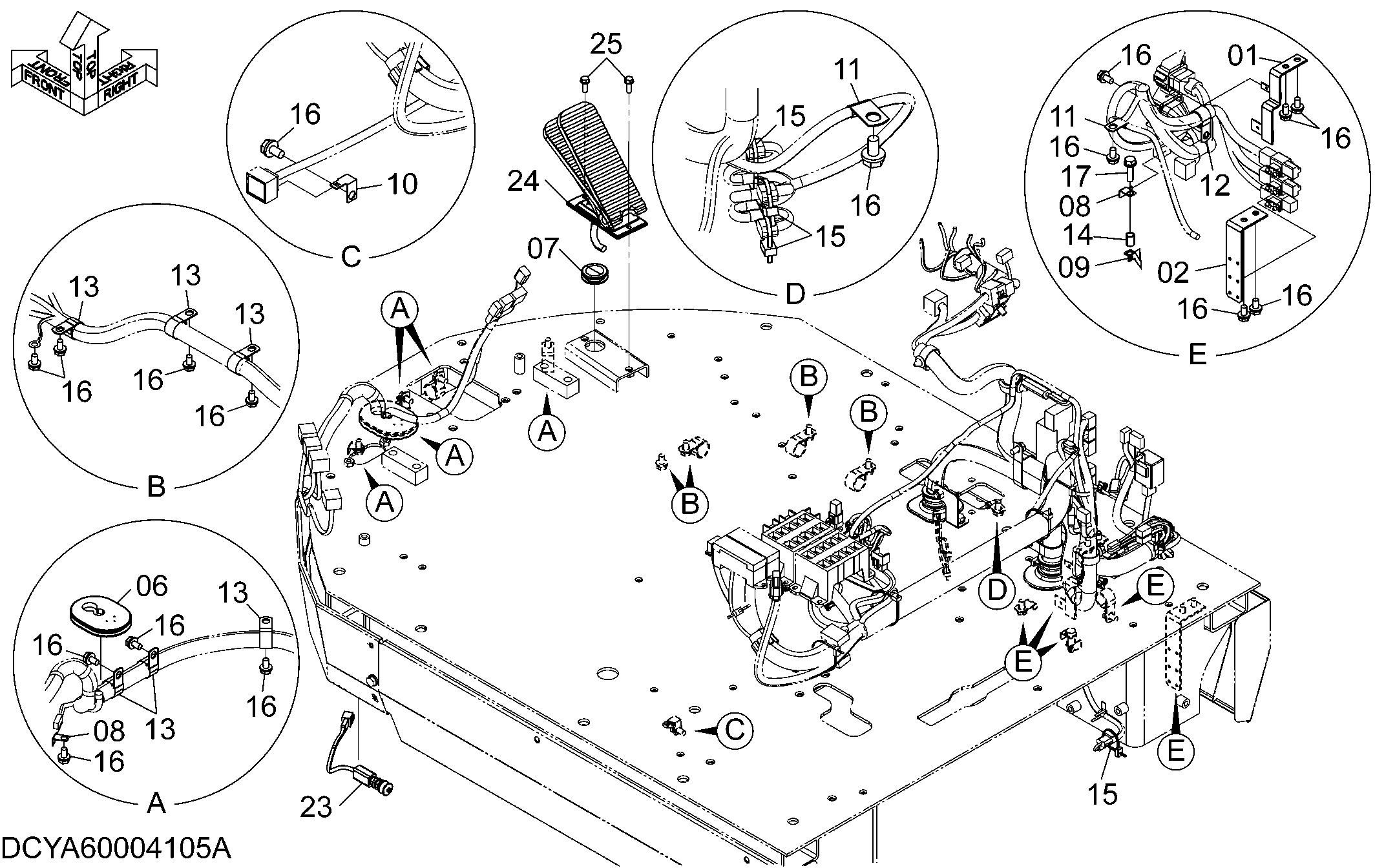

Заводская схема «Электрооборудование (пол)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003622 | Кронштейн | 1 |
| 02 | YA00004361 | Пластина | 1 |
| 06 | 263G243871 | Резиновая втулка | 1 |
| 07 | 4387501 | Резиновая втулка | 1 |
| 08 | 4257159 | Кронштейн | 2 |
| 09 | 4418301 | Кронштейн | 1 |
| 10 | 4645952 | Кронштейн | 1 |
| 11 | 4190261 | Зажим | 2 |
| 12 | 4190263 | Зажим | 1 |
| 13 | 4192035 | Зажим | 6 |
| 14 | 263G212301 | Трубка | 1 |
| 15 | 0491311200 | Ленточный зажим | 1 |
| 16 | J271020 | Болт с шайбой | 16 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271040 | Болт с шайбой | 1 |
| 17A | J901040 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 23 | 4646636 | Выключатель концевой | 1 |
| 24 | YA00003929 | Педаль аккелератор | 1 |
| 25 | J260825 | Болт с шайбой | 2 |
| 25A | J900825 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
