Топливный бак — HITACHI ZW250-5B

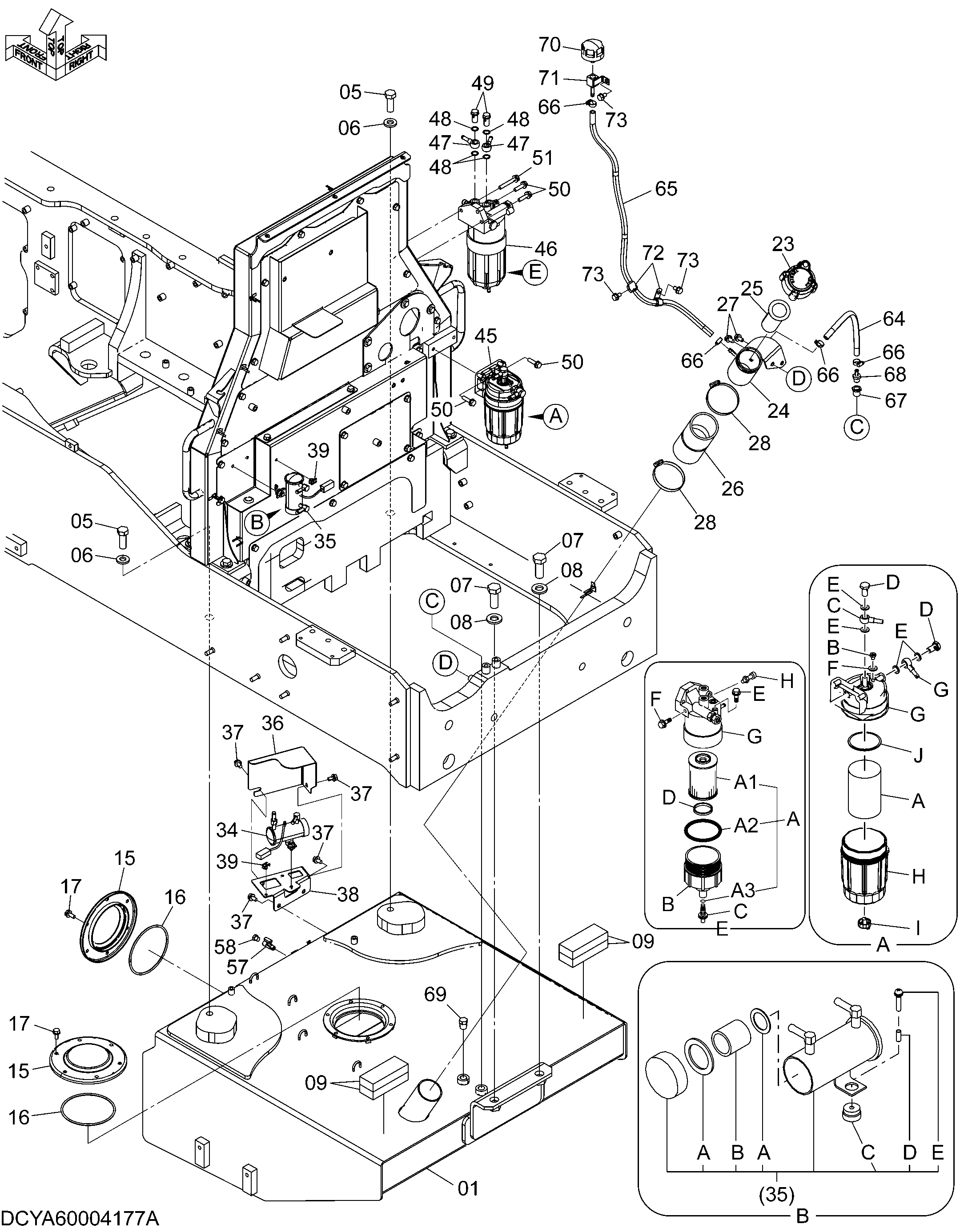

Заводская схема «Топливный бак» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003780 | Топливный бак | 1 |
| 05 | J922055 | Болт | 2 |
| 06 | J222020 | Шайба | 2 |
| 07 | J922460 | Болт | 2 |
| 08 | J222024 | Шайба | 2 |
| 09 | YA00006035 | Резиновое уплотнение | 4 |
| 15 | 8023981 | Крышка | 2 |
| 16 | A810160 | Уплотнительное кольцо | 2 |
| 17 | J271025 | Болт с шайбой | 12 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 23 | YA40003979 | Колпачок | 1 |
| 24 | YA40003858 | Заливная горловина | 1 |
| 25 | 2640222021 | Сетчатый фильтр | 1 |
| 26 | YA00006036 | Топливный шланг | 1 |
| 27 | J271020 | Болт с шайбой | 2 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4503469 | Хомут шланга | 2 |
| 34 | YA00004386 | Насос топливный | 1 |
| 35 | 4645227 | Насос | 1 |
| 35A | 4658052 | Прокладка | 1 |
| 35B | 4658053 | Сетчатый фильтр | 1 |
| 35C | 263G222511 | Уплотнительная втулка | 2 |
| 35D | 263G222521 | Втулка | 2 |
| 35E | 263G222531 | Винт | 2 |
| 36 | YA00006034 | Крышка | 1 |
| 37 | J271020 | Болт с шайбой | 4 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | YA40003859 | Кронштейн | 1 |
| 39 | 263G244321 | Зажим | 2 |
| 45 | 4679980 | Топливный фильтр | 1 |
| 45A | 4676385 | Топливный фильтр | 1 |
| 45A2 | 4653195 | Уплотнительное кольцо | 1 |
| 45A3 | 4653194 | Прокладка | 1 |
| 45B | 4653191 | Пробка воздушный | 1 |
| 45C | 4326742 | Трубка топливный | 2 |
| 45D | 4326740 | Болт | 2 |
| 45E | 4326741 | Прокладка | 4 |
| 45F | 4653192 | Прокладка | 1 |
| 45G | 4653187 | Головка | 1 |
| 45H | 4653189 | Корпус фильтр | 1 |
| 45I | 4653193 | Пробка дренажный | 1 |
| 45J | 4653190 | Кольцо | 1 |
| 46 | 4723211 | Топливный фильтр | 1 |
| 46A | 4719920 | Топливный фильтр | 1 |
| 46A2 | 4687660 | Уплотнительное кольцо | 1 |
| 46A3 | 4698361 | Прокладка | 1 |
| 46B | 4698360 | Корпус фильтр | 1 |
| 46C | 4698359 | Пробка дренажный | 1 |
| 46D | 4687659 | Кольцо | 1 |
| 46E | 4687946 | Пробка | 1 |
| 46F | 4687947 | Пробка | 1 |
| 46G | 4698357 | Головка | 1 |
| 46H | 4687688 | Датчик давления | 1 |
| 47 | 4634911 | Трубка топливный | 2 |
| 48 | 4634979 | Манжета | 4 |
| 49 | 4634716 | Болт проушина | 2 |
| 50 | J271040 | Болт с шайбой | 4 |
| 50A | J901040 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | J271070 | Болт с шайбой | 1 |
| 51A | J901070 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 57 | 4478378 | Шаровой клапан | 1 |
| 58 | 2404792111 | Пробка | 1 |
| 64 | YA00006037 | Топливный шланг | 1 |
| 65 | 263J222311 | Шланг | 1 |
| 66 | 4514700 | Зажим шланг | 4 |
| 67 | 2404792381 | Втулка | 1 |
| 68 | 2660222191 | Адаптер | 1 |
| 69 | 2404792131 | Пробка | 1 |
| 70 | YA00004397 | Сапун | 1 |
| 71 | 563G050601 | Адаптер | 1 |
| 72 | 4190273 | Зажим | 2 |
| 73 | J271020 | Болт с шайбой | 3 |
| 73A | J901020 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
