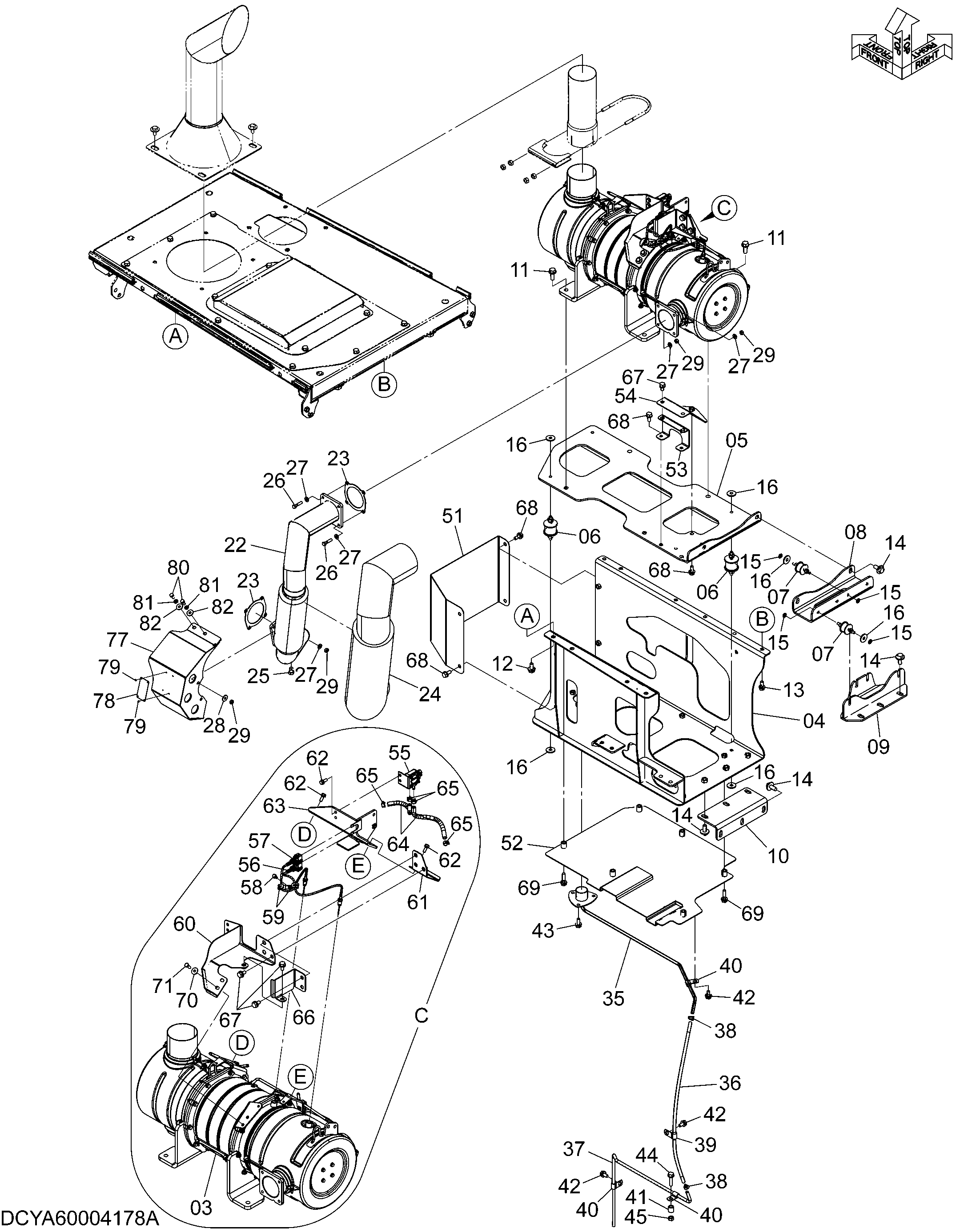

Выпускной устройство (1) — HITACHI ZW250-5B
Заводская схема «Выпускной устройство (1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | YA00015287 | Глушитель фильтр | 1 |
| 04 | YA40003869 | Кронштейн | 1 |
| 05 | YA40003872 | Кронштейн | 1 |
| 06 | YA00004387 | Амортизатор резиновый | 4 |
| 07 | YA00004388 | Амортизатор резиновый | 4 |
| 08 | YA00006059 | Пластина | 1 |
| 09 | YA40003873 | Пластина | 1 |
| 10 | YA00006054 | Пластина | 1 |
| 11 | J271235 | Болт с шайбой | 4 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271225 | Болт с шайбой | 4 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271025 | Болт с шайбой | 6 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J281230 | Болт с шайбой | 11 |
| 14A | J901230 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 15 | A590108 | Плоская шайба | 8 |
| 16 | J217083 | Шайба | 12 |
| 22 | YA40003863 | Трубка | 1 |
| 23 | 4664931 | Прокладка | 2 |
| 24 | YA00006060 | Крышка трубка | 1 |
| 25 | 2404792111 | Пробка | 1 |
| 26 | 0110608035 | Болт | 4 |
| 27 | J222008 | Шайба | 10 |
| 28 | 2147122311 | Шайба | 2 |
| 29 | J950008 | Гайка | 8 |
| 35 | YA40003990 | Трубка | 1 |
| 36 | YA00006239 | Трубка пластиковый | 1 |
| 37 | YA00006240 | Трубка | 1 |
| 38 | 4396451 | Хомут шланга | 2 |
| 39 | 4190272 | Зажим | 1 |
| 40 | 4190261 | Зажим | 3 |
| 41 | 2655542141 | Втулка | 1 |
| 42 | J271020 | Болт с шайбой | 3 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J271025 | Болт с шайбой | 3 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | J271045 | Болт с шайбой | 1 |
| 44A | J901045 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | J950010 | Гайка | 1 |
| 51 | YA00006057 | Крышка | 1 |
| 52 | YA40003994 | Пластина | 1 |
| 53 | YA40003985 | Пластина | 1 |
| 54 | YA40003986 | Пластина | 1 |
| 55 | YA00000682 | Датчик давления | 1 |
| 56 | YA00000684 | Датчик термостатический | 1 |
| 57 | YA00000685 | Датчик термостатический | 1 |
| 58 | YA00015288 | Болт | 1 |
| 59 | YA00000694 | Зажим | 2 |
| 60 | YA40003983 | Крышка | 1 |
| 61 | YA40003984 | Кронштейн | 1 |
| 62 | YA00000690 | Болт | 6 |
| 63 | YA00015290 | Кронштейн | 1 |
| 64 | YA00009338 | Шланг | 2 |
| 65 | YA00000681 | Зажим | 4 |
| 66 | YA00006232 | Крышка | 1 |
| 67 | J271020 | Болт с шайбой | 6 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | J271025 | Болт с шайбой | 7 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 69 | J271040 | Болт с шайбой | 6 |
| 69A | J901040 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | 2147122311 | Шайба | 2 |
| 71 | 0110608020 | Болт | 2 |
| 77 | YA40003864 | Крышка | 1 |
| 78 | 4407874 | Информационная табличка | 1 |
| 79 | 2609912111 | Самонарезающий винт | 4 |
| 80 | 0110608016 | Болт | 2 |
| 81 | A590908 | Пружинная шайба | 2 |
| 82 | 2147122311 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
