Рулевое управление трубопроводы (2-1) — HITACHI ZW250-5B

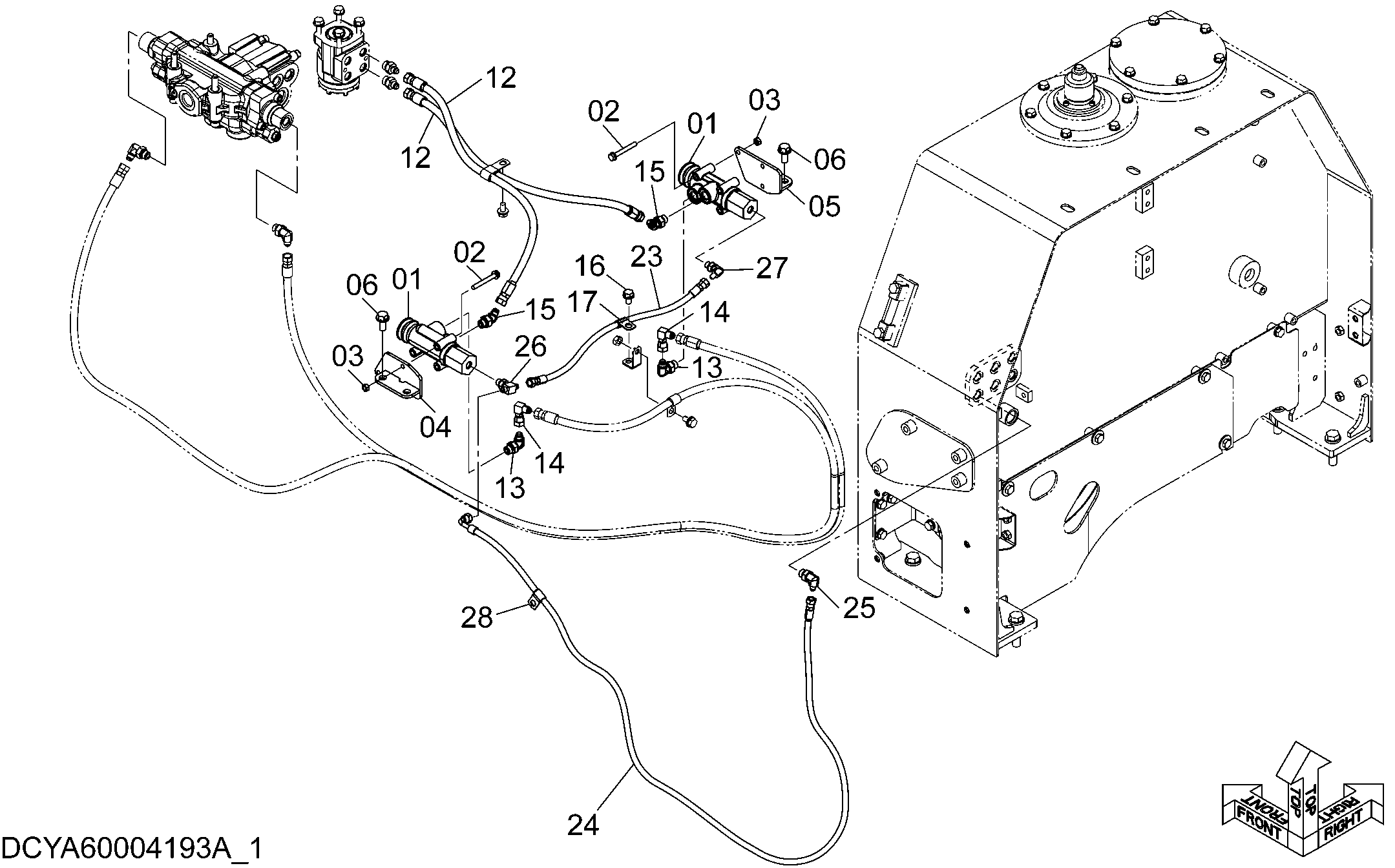

Заводская схема «Рулевое управление трубопроводы (2-1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003908 | Запорный клапан | 2 |
| 02 | J260865 | Болт с шайбой | 6 |
| 02A | J900865 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | M500807 | Гайка | 6 |
| 04 | YA40003835 | Левый кронштейн | 1 |
| 05 | YA40003836 | Правый кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 4 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 12 | 4222053 | Нейлоновый шланг | 2 |
| 13 | A852333 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4239976 | Унион S | 2 |
| 15 | A852233 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | J271020 | Болт с шайбой | 1 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 263J222181 | Кронштейн | 1 |
| 23 | 4620742 | Шланг | 1 |
| 24 | 4658401 | Шланг | 1 |
| 25 | A852332 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852522 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4190272 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
