Основные гидролинии (4) — HITACHI ZW250-5B

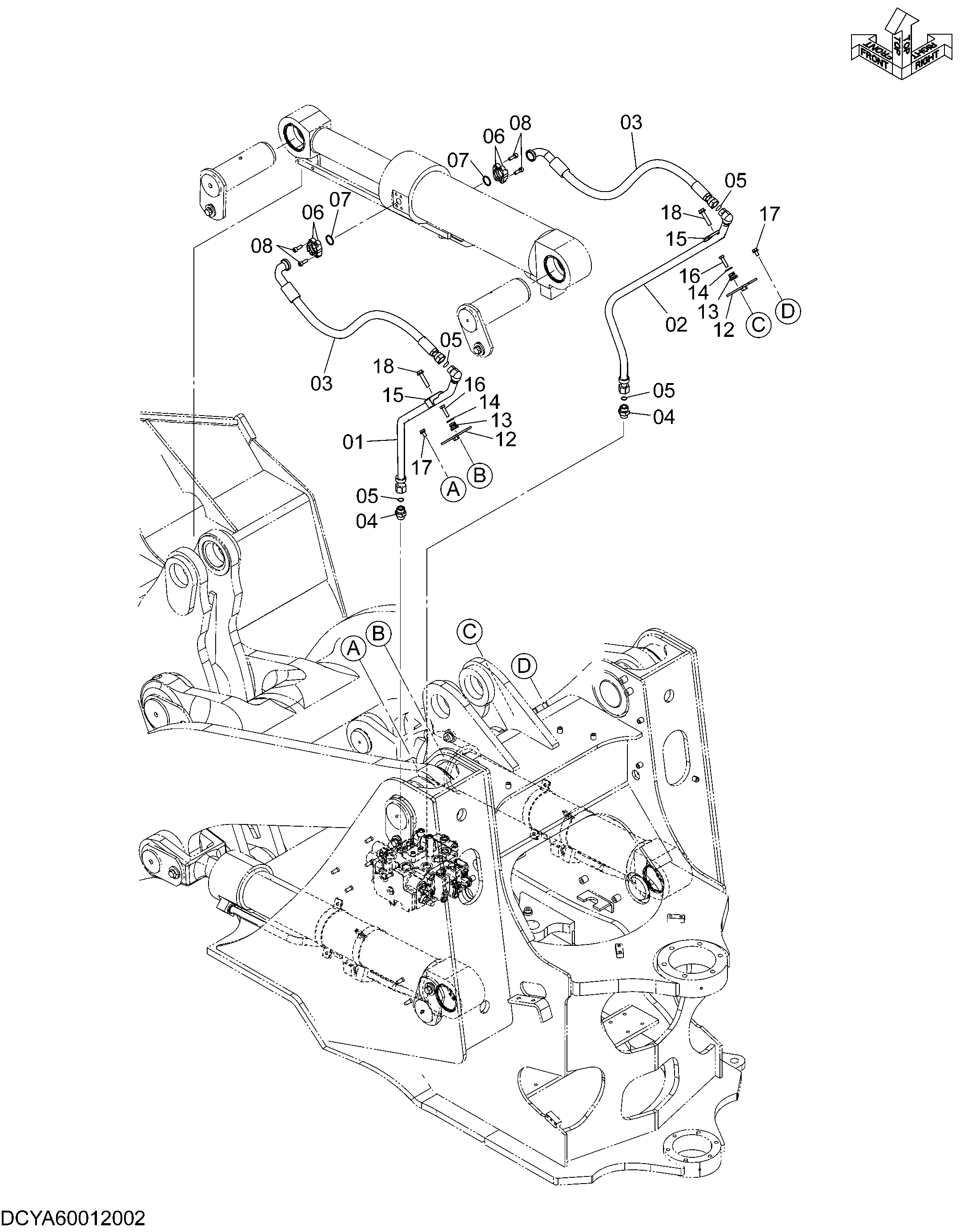

Заводская схема «Основные гидролинии (4)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003843 | Трубка | 1 |
| 02 | YA40003844 | Трубка | 1 |
| 03 | 4632181 | Шланг | 2 |
| 04 | A853166 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 4 |
| 06 | 962453 | Разъёмный фланец | 4 |
| 07 | 966993 | Уплотнительное кольцо | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 8 |
| 12 | 263G760431 | Кронштейн | 2 |
| 13 | 2640732001 | Амортизатор резиновый | 4 |
| 14 | 2660652721 | Шайба | 4 |
| 15 | 4190126 | Хомут трубки | 2 |
| 16 | J901040 | Болт | 4 |
| 17 | J271020 | Болт с шайбой | 4 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271260 | Болт с шайбой | 2 |
| 18A | J901260 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
