Крышка(2) — HITACHI ZW250

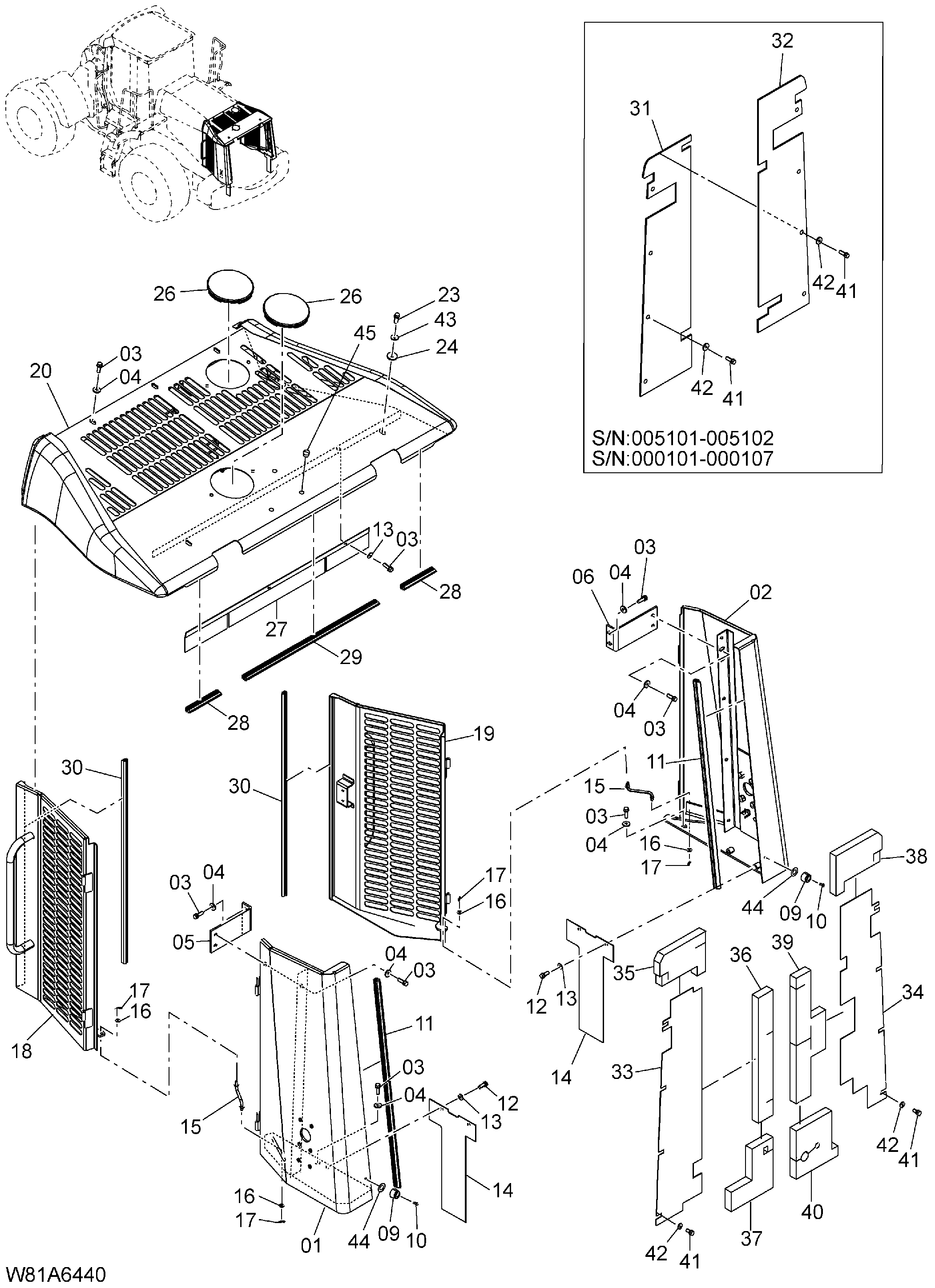

Заводская схема «Крышка(2)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263H6-40231	Боковой пластина в сборе LH	1
01	263H6-40232	Боковой пластина в сборе LH	1
02	263H6-40241	Боковой пластина в сборе RH	1
02	263H6-40242	Боковой пластина в сборе RH	1
03	01183-10030	Болт с шайбой	8
04	26091-12081	Шайба	8
05	263G6-40682	Кронштейн в сборе LH	1
06	263G6-40692	Кронштейн в сборе RH	1
07	01183-10030	Болт с шайбой	4
08	26091-12081	Шайба	4
09	26096-42411 замена: 26506-52111	Амортизатор резиновый	2
09	26506-52111	Амортизатор резиновый	2
10	01033-05020	Винт с шайбой	2
11	263G6-44841 замена: 26606-43341	Стрип веатхер	2
11	26606-43341	Стрип веатхер	2
12	01183-10025	Болт с шайбой	4
13	02000-00010	Шайба	4
14	263H6-42661	Резиновая прокладка	2
15	263G6-40811	Шток в сборе	2
16	02000-00008	Шайба	4
17	26067-42081	Палец стопорный	4
18	263G6-40552	Воздушный впускной в сборе LH	1
19	263G6-40562	Воздушный впускной в сборе RH	1
20	263H6-40161	Капот в сборе задний	1
21	01183-10030	Болт с шайбой	6
22	26091-12081	Шайба	3
23	01183-12030	Болт с шайбой	2
23	01116-12030	Болт	2
24	26606-52711	Шайба	2
25	02000-00010	Шайба	3
26	26196-42271	Колпачок резиновый	2
27	263H6-42681	Резиновая прокладка	1
28	263G6-44821 замена: 26656-42231	Стрип веатхер	2
28	26656-42231	Стрип веатхер	2
29	263G6-44831 замена: 26096-43251	Стрип веатхер	1
29	26096-43251	Стрип веатхер	1
30	26056-42781 замена: 26906-42931	Стрип веатхер	2
30	26906-42931	Стрип веатхер	2
31	263G6-44371	Резиновый LH	1
32	263G6-44381	Резиновый RH	1
43	02011-00012	Шайба	2
44	26606-52721	Шайба	2
45	26754-12501	Отверстие пробка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
