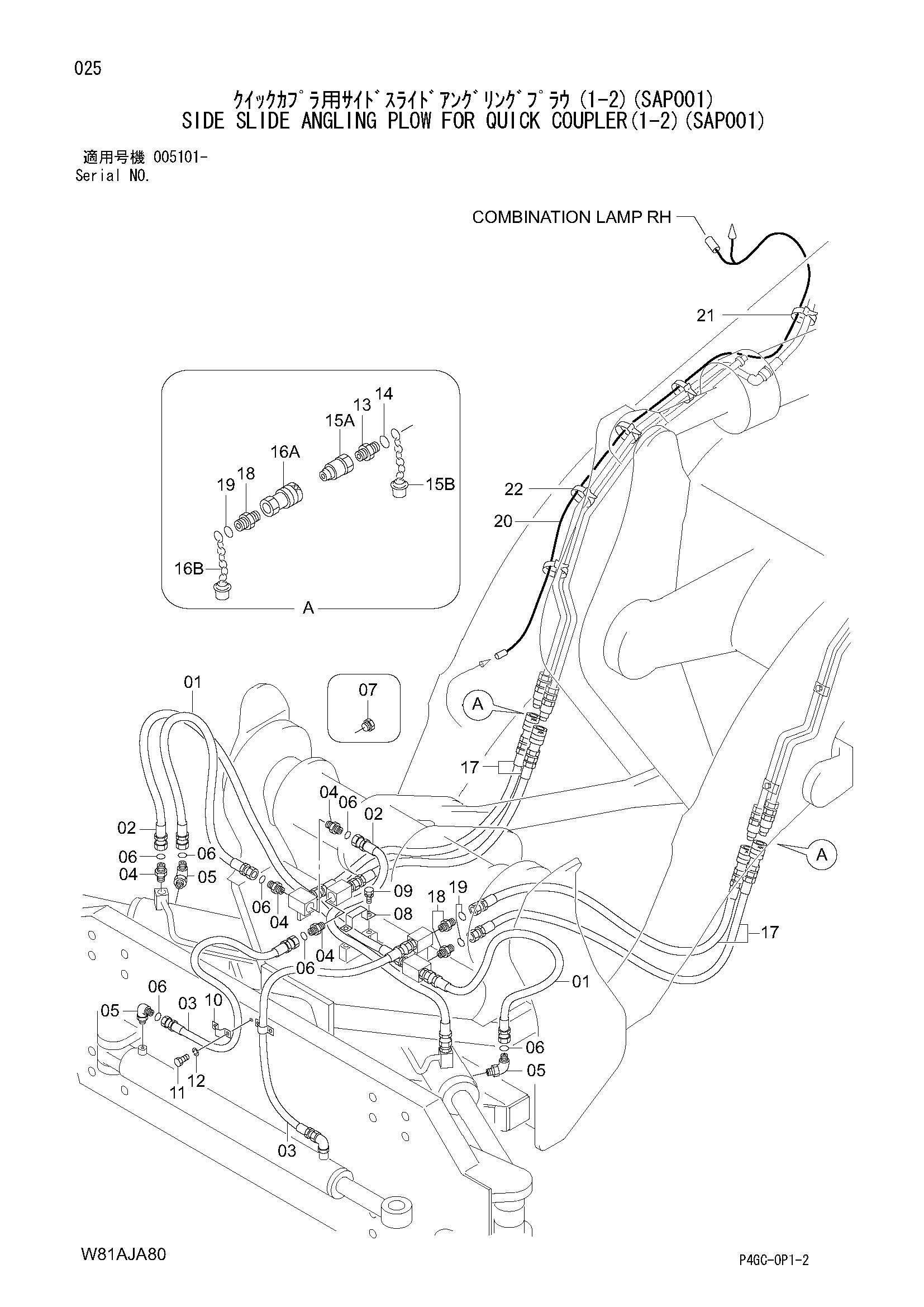

Боковой скольжение поворотный плуг для быстрый быстросъёмное устройство(1-2)(SAP001) — HITACHI ZW250
Заводская схема «Боковой скольжение поворотный плуг для быстрый быстросъёмное устройство(1-2)(SAP001)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563H0-60031 | Поворотный плуг | 1 | |
| 01 | 563G0-62071 | Шланг | 2 |
| 02 | 563G0-62231 | Шланг | 2 |
| 03 | 563G0-62241 | Шланг | 2 |
| 04 | HLA853144 | Адаптер | 8 |
| 04A | 03320-00180 | Уплотнительное кольцо | 1 |
| 05 | HLA853344 | Угловой штуцер | 4 |
| 05A | 03320-00180 | Уплотнительное кольцо | 1 |
| 06 | HL4138938 | Уплотнительное кольцо | 12 |
| 07 | HLA885004 | Пробка | 4 |
| 07A | 03320-00180 | Уплотнительное кольцо | 1 |
| 08 | 563G0-62311 | Хомут | 1 |
| 09 | 01183-10025 | Болт с шайбой | 2 |
| 10 | 58491-68941 | Хомут | 2 |
| 11 | 01110-10016 | Болт | 4 |
| 12 | 02010-00010 | Шайба | 4 |
| 13 | HLA853146 | Адаптер | 4 |
| 13A | 03320-00180 | Уплотнительное кольцо | 1 |
| 14 | HL4187308 | Уплотнительное кольцо | 4 |
| 15 | 563G7-60251 | Селф уплотнение муфта | 4 |
| 15A | 563G7-62281 | Форсунка быстросъёмное устройство | 1 |
| 15B | 563G7-62291 | Колпачок | 1 |
| 16 | 563G7-60261 | Селф уплотнение муфта | 4 |
| 16A | 563G7-62301 | Корпус быстросъёмное устройство | 1 |
| 16B | 563G7-62311 | Колпачок | 1 |
| 17 | 563G0-62221 | Шланг | 4 |
| 18 | HLA853144 | Адаптер | 8 |
| 18A | 03320-00180 | Уплотнительное кольцо | 1 |
| 19 | HL4138938 | Уплотнительное кольцо | 8 |
| 20 | 563G0-62471 | Провод жгут проводов | 1 |
| 21 | HL4441695 | Зажим | 10 |
| 22 | 04913-11100 | Инсхулокк | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
