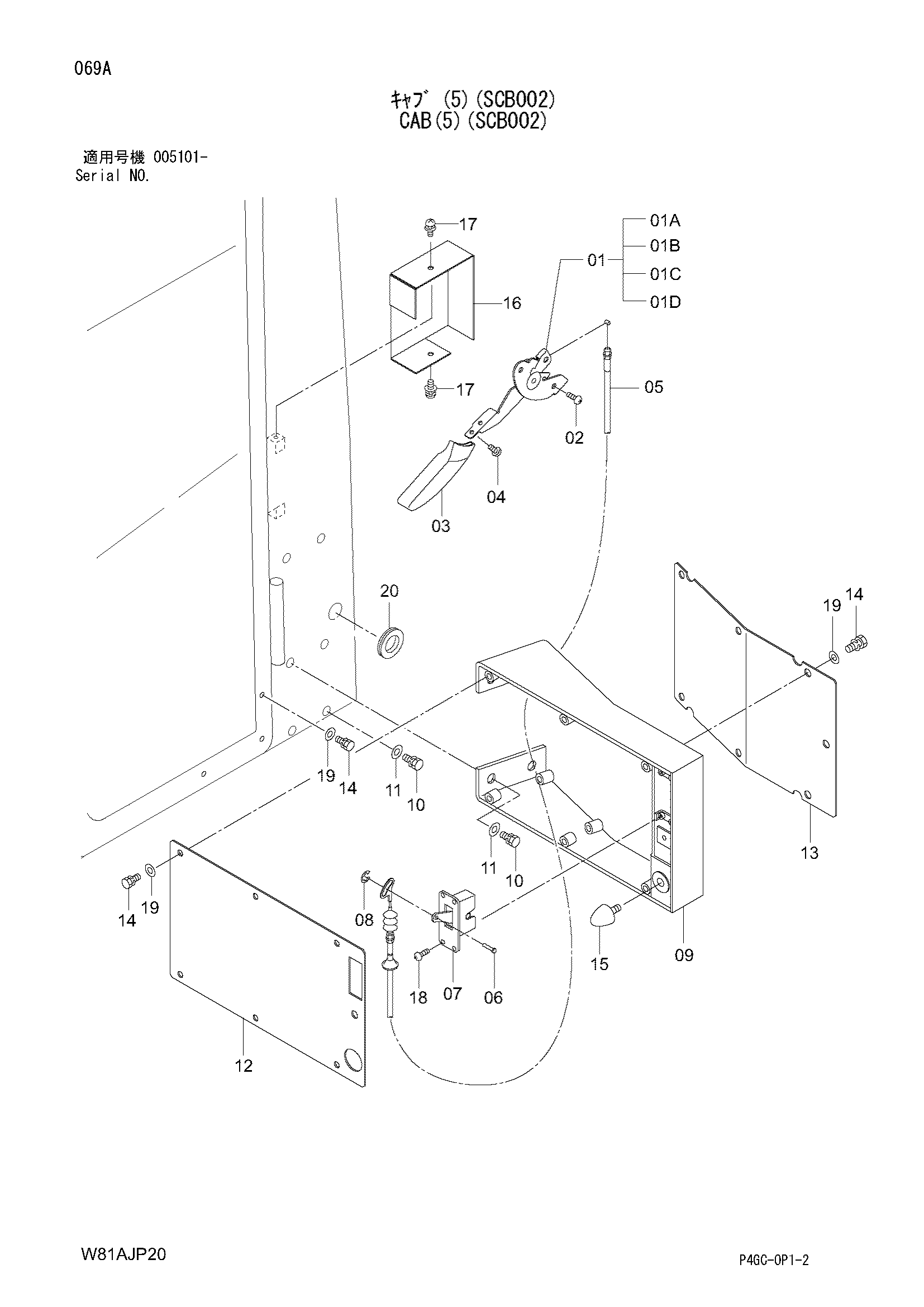

Кабина(5)(SCB002) — HITACHI ZW250
Заводская схема «Кабина(5)(SCB002)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-77411 | Рама LH | 1 |
| 01 | 263G6-77581 | Рама RH | 1 |
| 01A | 263G6-78101 | Рычаг(1) LH | 1 |
| 01A | 263G6-78161 | Рычаг(1) RH | 1 |
| 01B | 263G6-78111 | Рычаг(2) LH | 1 |
| 01B | 263G6-78171 | Рычаг(2) RH | 1 |
| 01C | 263G6-78121 | Палец | 1 |
| 01D | 263G6-78131 | Пружина LH | 1 |
| 01D | 263G6-78181 | Пружина RH | 1 |
| 02 | 01031-06012 | Винт | 4 |
| 02 | 01033-06012 | Винт с шайбой | 4 |
| 03 | 263G6-77421 | Рукоятка LH | 1 |
| 03 | 263G6-77591 | Рукоятка RH | 1 |
| 04 | 01031-06010 | Винт | 4 |
| 04 | 01033-05010 | Винт с шайбой | 4 |
| 05 | 263G6-77401 | Провод | 2 |
| 06 | 263G6-77441 | Палец | 2 |
| 07 | 263G6-77431 | Защёлка дверь LH | 1 |
| 07 | 263G6-77601 | Защёлка дверь RH | 1 |
| 08 | 02150-00040 | Е-ринг | 2 |
| 09 | 563G6-70272 | Кронштейн LH | 1 |
| 09 | 563G6-70273 | Кронштейн LH | 1 |
| 09 | 563G6-70282 | Кронштейн RH | 1 |
| 09 | 563G6-70283 | Кронштейн RH | 1 |
| 10 | 01183-12030 | Болт с шайбой | 8 |
| 10 | 01183-12030 | Болт с шайбой | 13 |
| 11 | 02000-00012 | Шайба | 8 |
| 11 | 02000-00012 | Шайба | 13 |
| 12 | 563G6-72902 | Крышка | 2 |
| 13 | 563G6-72912 | Крышка | 2 |
| 13 | 563G6-72913 | Крышка | 2 |
| 14 | 01183-10020 | Болт с шайбой | 24 |
| 14 | 01183-10020 | Болт с шайбой | 34 |
| 15 | 263G6-74311 | Ограничитель | 2 |
| 16 | 563G6-72951 | Крышка LH | 1 |
| 16 | 563G6-72961 | Крышка RH | 1 |
| 17 | 01183-06020 | Болт с шайбой | 4 |
| 17 | 01033-06016 | Винт с шайбой | 4 |
| 18 | 01031-06014 | Винт | 8 |
| 18 | 01033-06016 | Винт с шайбой | 8 |
| 19 | 02000-00010 | Шайба | 34 |
| 20 | 56600-58481 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
