Скальный ковш(с навесной зуб) 2.9m3 [6CH, HCH, HEH, HSH, HXH](RB3290) — HITACHI ZW250

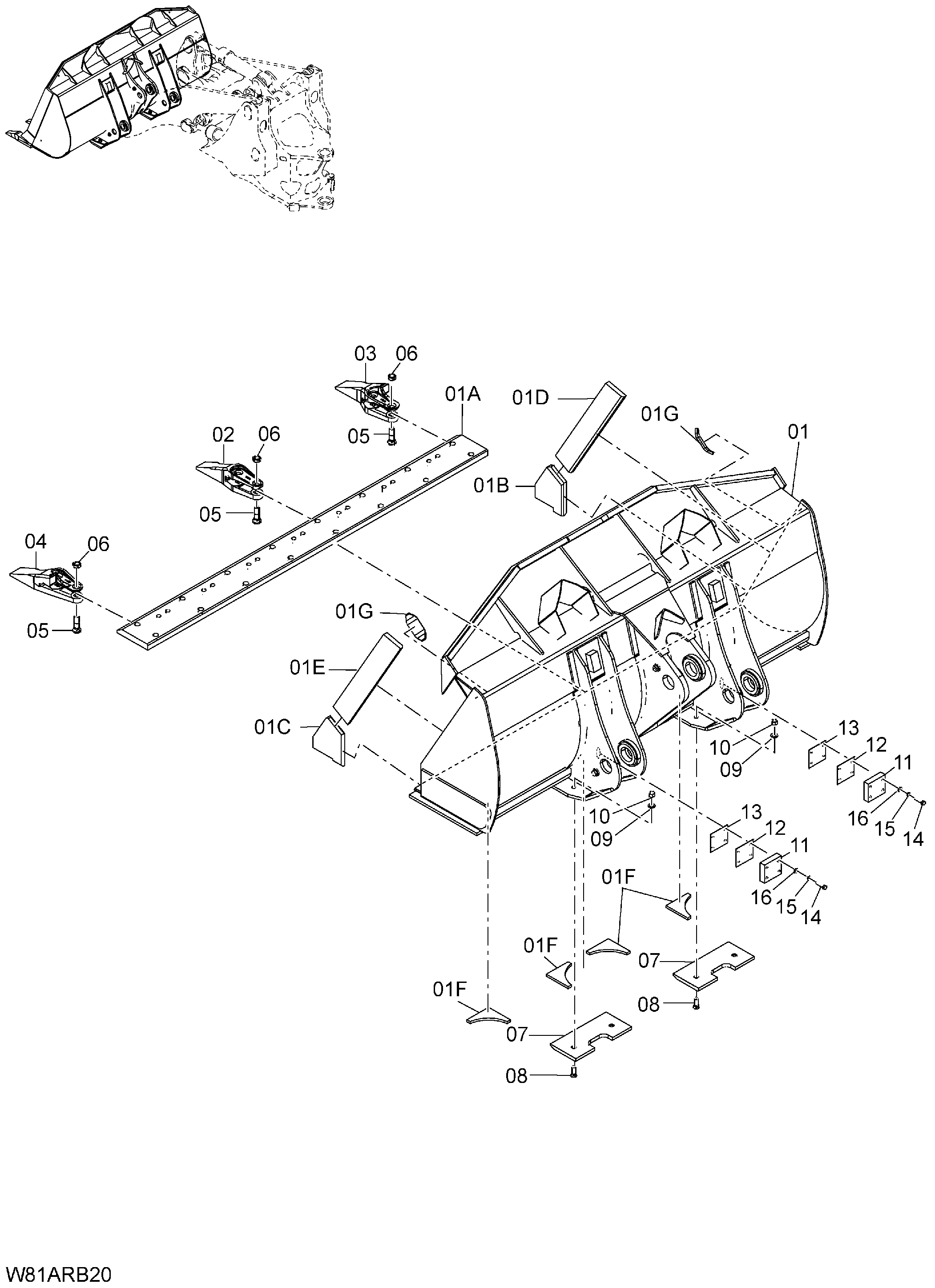

Заводская схема «Скальный ковш(с навесной зуб) 2.9m3 [6CH, HCH, HEH, HSH, HXH](RB3290)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW250](/catalog-drawings/51/51b6c316-7f2b-4ad4-be6f-fdb694a29dc8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563H8-80051 | Скальный ковш в сборе B3 | 1 | |
| 01 | 563H8-80061 | Ковш скальный | 1 |
| 01A | 56780-51031 | Кромка режущий | 1 |
| 01B | 56700-50963 | Кромка корнер RH | 1 |
| 01C | 56700-50973 | Кромка корнер LH | 1 |
| 01D | 563H8-82151 | Кромка боковой RH | 1 |
| 01E | 563H8-82141 | Кромка боковой LH | 1 |
| 01F | 26708-82251 | Гуссет | 4 |
| 01G | 26608-82181 | Гуссет | 2 |
| 02 | 56700-50372 | Зуб центральный | 6 |
| 03 | 56700-50382 | Зуб RH | 1 |
| 04 | 56700-50392 | Зуб LH | 1 |
| 05 | 56600-51361 | Болт | 16 |
| 06 | 56600-51351 | Гайка | 16 |
| 07 | 56600-67771 | Пластина веар | 2 |
| 08 | 56600-51371 | Болт | 4 |
| 09 | 56600-51471 | Шайба | 4 |
| 10 | 56600-54751 | Гайка | 4 |
| 11 | 563H8-82251 | Ограничитель | 2 |
| 12 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 13 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 14 | 01116-16070 | Болт | 8 |
| 15 | 02011-00016 | Пружинная шайба | 8 |
| 16 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
