Топливные трубопроводы — HITACHI ZW250

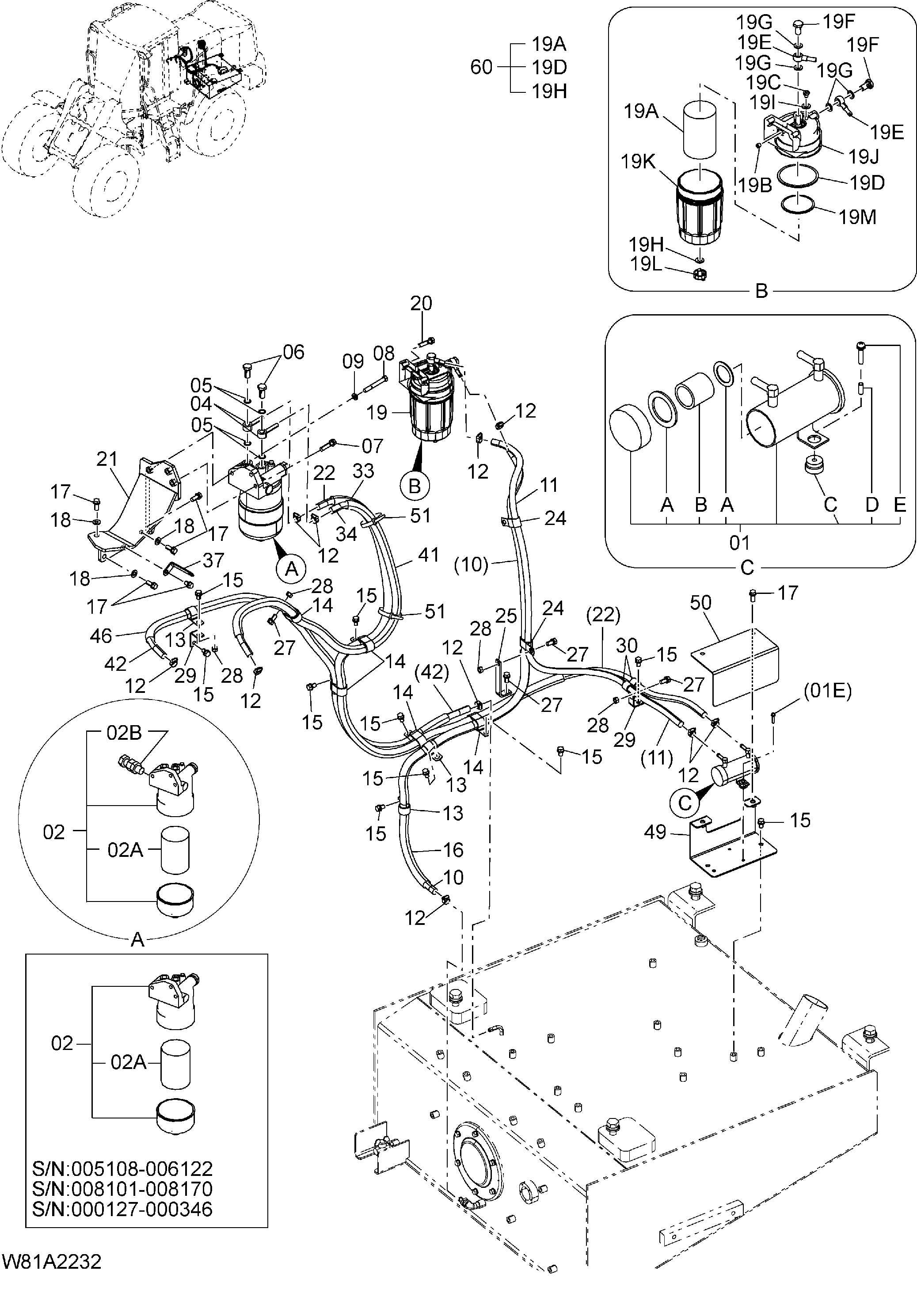

Заводская схема «Топливные трубопроводы» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4645227 | Насос | 1 |
| 01A | HL4658052 | Прокладка комплект | 1 |
| 01B | HL4658053 | Сетчатый фильтр | 1 |
| 01C | 263G2-22511 | Уплотнительная втулка | 2 |
| 01D | 263G2-22521 | Втулка | 2 |
| 01E | 263G2-22531 | Винт | 2 |
| 02 | 263G2-22401 замена: HL4687687 | Топливный фильтр | 1 |
| 02 | HL4687687 замена: HL4711159 | Топливный фильтр | 1 |
| 02 | HL4711159 | Топливный фильтр | 1 |
| 02A | 263G1-07021 | Фильтрующий элемент | 1 |
| 02A | HL4679981 замена: HL4711160 | Фильтрующий элемент | 1 |
| 02A | HL4711160 | Фильтрующий элемент | 1 |
| 02B | HL4687688 | Датчик пресс | 1 |
| 04 | 263G2-22421 | Трубка топливный | 2 |
| 05 | 263G2-22431 | Манжета | 4 |
| 06 | 263G2-22441 | Болт проушина | 2 |
| 07 | 01183-10045 | Болт с шайбой | 2 |
| 08 | 01110-10080 | Болт | 1 |
| 09 | 02010-00010 | Шайба | 1 |
| 10 | 201C2-25011 | Топливный шланг | 1 |
| 11 | 26212-22041 | Шланг | 1 |
| 12 | 24067-62241 | Зажим | 10 |
| 13 | 263G2-43321 | Хомут | 3 |
| 14 | 263G2-43451 | Хомут | 5 |
| 15 | 01183-10016 | Болт с шайбой | 11 |
| 16 | 04762-19095 | Трубка | 1 |
| 17 | 01183-10025 | Болт с шайбой | 7 |
| 18 | 02000-00010 | Шайба | 3 |
| 19 | HL4645228 замена: HL4679980 | Топливный фильтр | 1 |
| 19 | HL4679980 | Топливный фильтр | 1 |
| 19B | HL4653188 | Пробка | 1 |
| 19C | HL4653191 | Пробка воздушный | 1 |
| 19D | HL4653195 | Уплотнительное кольцо(для корпус) | 1 |
| 19E | HL4326742 | Трубка топливный | 2 |
| 19F | HL4326740 | Болт | 2 |
| 19G | HL4326741 | Прокладка | 4 |
| 19H | HL4653194 | Прокладка(для дренажный) | 1 |
| 19I | HL4653192 | Прокладка | 1 |
| 19J | HL4653187 | Головка | 1 |
| 19K | HL4653189 | Корпус фильтр(клеар) | 1 |
| 19L | HL4653193 | Пробка дренажный | 1 |
| 19M | HL4653190 | Кольцо | 1 |
| 20 | 01183-10040 | Болт с шайбой | 2 |
| 21 | 263G2-20151 замена: 263G2-20152 | Кронштейн в сборе | 1 |
| 21 | 263G2-20152 | Кронштейн | 1 |
| 22 | 26612-22011 | Шланг | 1 |
| 24 | 263G2-43431 | Хомут | 2 |
| 25 | 26826-72021 | Кронштейн | 1 |
| 27 | 01183-10020 | Болт с шайбой | 4 |
| 28 | 01401-10010 | Гайка | 4 |
| 29 | 263J2-22181 | Кронштейн | 2 |
| 30 | 263G2-43281 | Хомут | 2 |
| 33 | 04762-19160 | Трубка | 1 |
| 34 | 263G2-22461 | Шланг | 1 |
| 37 | 26612-42081 | Кронштейн | 1 |
| 41 | 04762-19105 | Трубка | 1 |
| 42 | 263G2-22801 | Шланг | 1 |
| 46 | 04762-19130 | Трубка | 1 |
| 49 | 263G2-20103 | Кронштейн в сборе | 1 |
| 50 | 263G2-22492 | Пластина | 1 |
| 51 | 04913-11200 | Инсулокк | 2 |
| 60 | HL4649267 замена: HL4676385 | Элемент комплект | 1 |
| 60 | HL4676385 | Элемент комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
