Основные гидролинии — HITACHI ZW250

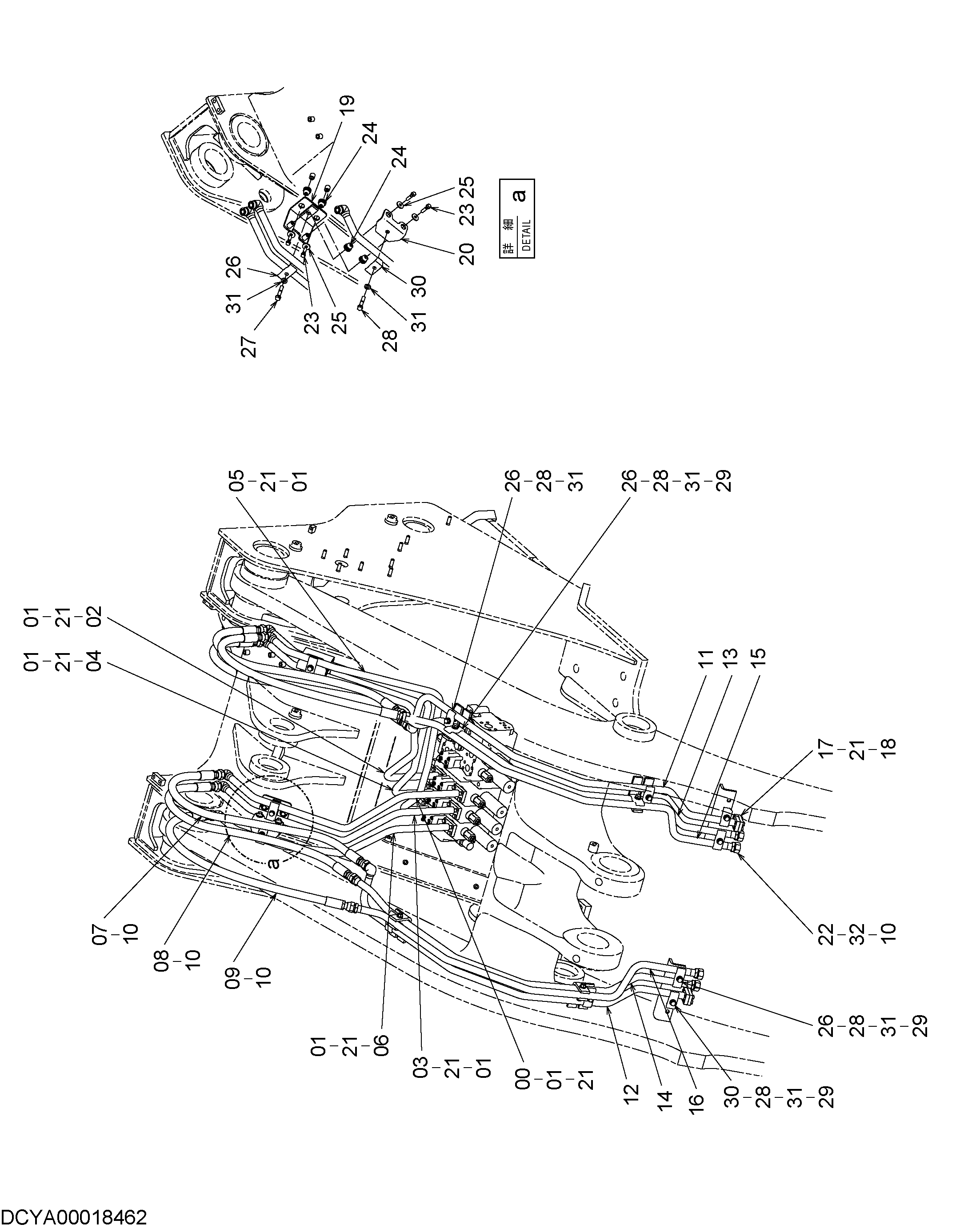

Заводская схема «Основные гидролинии» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 563H7-60052 | Трубка | 1 |
| 01 | 26607-62631 | Уплотнительное кольцо | 6 |
| 02 | 563H7-60072 | Трубка | 1 |
| 03 | 563H7-60061 | Трубка | 1 |
| 04 | 563H7-60081 | Трубка | 1 |
| 05 | 563H7-60281 | Трубка | 1 |
| 06 | 563H7-60291 | Трубка | 1 |
| 07 | 563H7-62001 | Трубка | 2 |
| 08 | 563H7-62151 | Трубка | 2 |
| 09 | 563G7-62091 | Трубка | 2 |
| 10 | 4187308 | Уплотнительное кольцо | 16 |
| 11 | 563H7-60031 | Трубка | 1 |
| 12 | 563H7-60041 | Трубка | 1 |
| 13 | YA40011844 | Трубка | 1 |
| 14 | YA40011845 | Трубка | 1 |
| 15 | YA40011842 | Трубка | 1 |
| 16 | YA40011843 | Трубка | 1 |
| 17 | 563H7-62161 | Фланец | 2 |
| 18 | 26607-62621 | Уплотнительное кольцо | 2 |
| 19 | 563H7-60301 | Кронштейн | 2 |
| 20 | 563F7-62181 | Кронштейн | 2 |
| 21 | 01116-10030 | Болт | 32 |
| 22 | 4188136 | Гайка | 4 |
| 23 | 01183-10040 | Болт, шайба | 8 |
| 24 | 26407-32001 | Амортизатор резиновый | 8 |
| 25 | 26606-52721 | Шайба | 8 |
| 26 | 4189859 | Хомут трубки | 12 |
| 27 | 01183-12070 | Болт | 2 |
| 28 | 01183-12065 | Болт, шайба | 14 |
| 29 | 01401-00012 | Гайка | 8 |
| 30 | 4190126 | Хомут трубки | 4 |
| 31 | 02000-00012 | Шайба | 24 |
| 32 | 4189094 | Колпачок | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
