Двигатель [6CH, HCH, HEH] — HITACHI ZW250

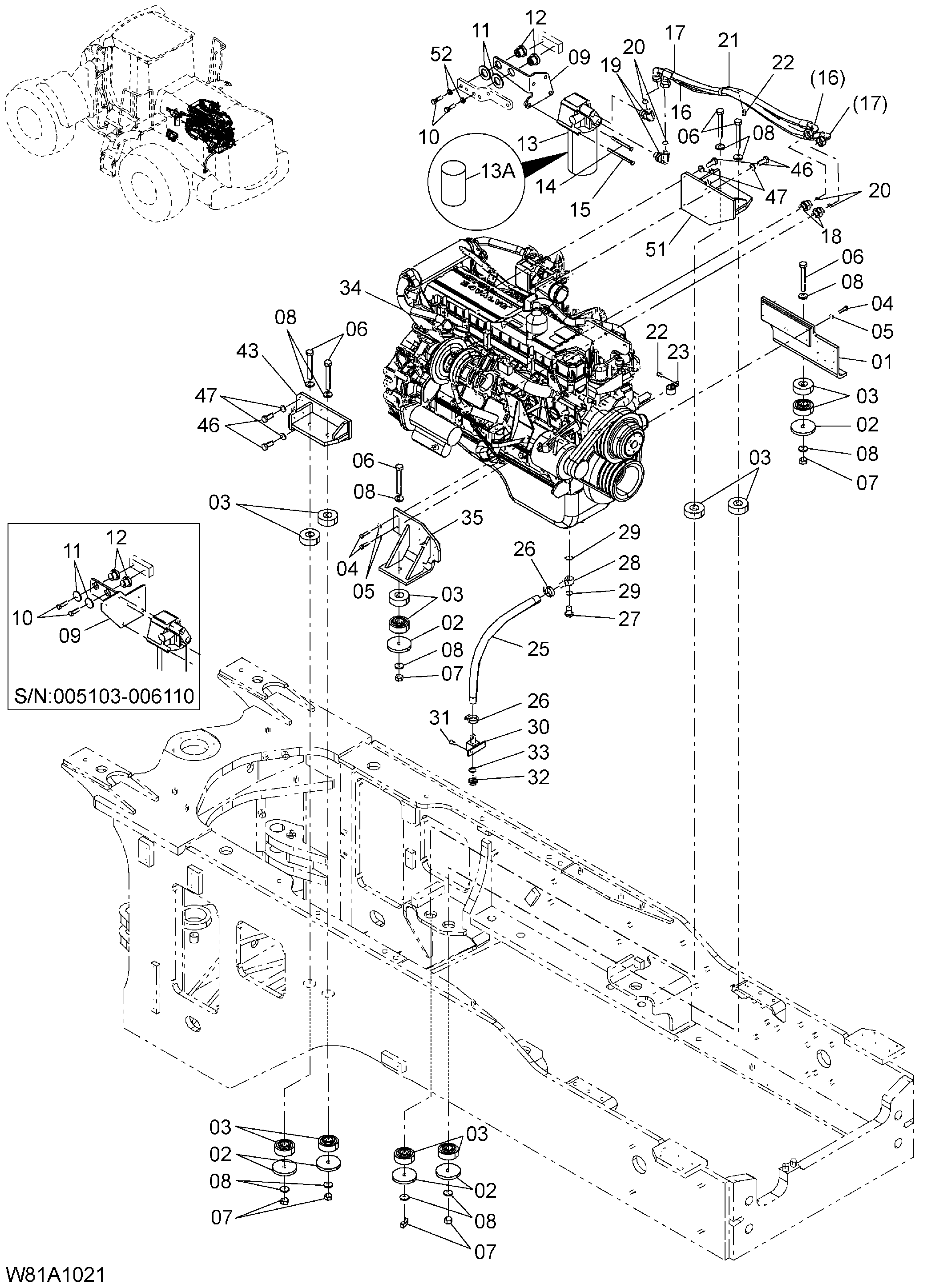

Заводская схема «Двигатель [6CH, HCH, HEH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Двигатель [6CH, HCH, HEH] HITACHI ZW250](/catalog-drawings/e9/e9931feb-a10e-4f6d-9f51-ee426fd6b568.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G1-00031 замена: 263G1-00032 | Кронштейн RH | 1 |
| 01 | 263G1-00032 | Кронштейн RH | 1 |
| 02 | 263G1-02161 | Пластина | 6 |
| 03 | HL4622543 | Резиновая прокладка | 12 |
| 04 | 01116-10040 | Болт | 12 |
| 05 | 02011-00010 | Шайба | 12 |
| 06 | 01116-18125 | Болт | 6 |
| 07 | 01401-50018 | Гайка | 6 |
| 08 | 26063-02131 | Шайба | 12 |
| 09 | 263H1-00052 | Кронштейн в сборе | 1 |
| 09 | 263G1-00193 | Кронштейн в сборе | 1 |
| 10 | 01110-12040 | Болт | 2 |
| 10 | 01116-12050 | Болт | 2 |
| 11 | 26312-12021 | Шайба | 2 |
| 11 | 02000-00030 | Шайба | 2 |
| 12 | 26606-42251 | Резиновый крепление | 2 |
| 13 | 263G1-02361 | Масляный фильтр | 1 |
| 13A | 263G1-07011 | Элемент | 1 |
| 14 | 01110-10110 | Болт | 2 |
| 15 | 01110-10140 | Болт | 2 |
| 16 | 263G1-02331 | Шланг в сборе | 1 |
| 17 | 263G1-02341 | Шланг в сборе | 1 |
| 18 | HL4473871 | Адаптер | 2 |
| 18A | HL4153103 | Уплотнительное кольцо | 1 |
| 19 | HL4473870 | Угловой штуцер | 2 |
| 19A | HL4153103 | Уплотнительное кольцо | 1 |
| 20 | HL4430912 | Уплотнительное кольцо | 4 |
| 21 | 263G2-43461 | Зажим | 1 |
| 22 | 01183-10016 | Болт с шайбой | 2 |
| 23 | 263G2-43331 | Хомут | 1 |
| 25 | 263G1-02171 | Шланг | 1 |
| 26 | 24067-62281 | Хомут шланга | 2 |
| 27 | 26401-02031 | Болт проушина | 1 |
| 28 | 26401-02021 | Болт проушина | 1 |
| 29 | 26401-02041 | Манжета | 2 |
| 30 | 26401-02081 | Адаптер | 1 |
| 31 | 01183-10020 | Болт с шайбой | 2 |
| 32 | 26401-02051 | Пробка | 1 |
| 33 | 26401-02061 | Манжета | 1 |
| 34 | 263H1-02041 | Двигатель | 1 |
| 34 | 263H1-02042 | Двигатель | 1 |
| 34A | 263G1-07121 | Ремень вентилятор | 1 |
| 34B | 263G1-07061 | Генератор | 1 |
| 34C | 263G1-07091 | Датчик | 1 |
| 34D | 263G1-07151 | Датчик угла | 1 |
| 34E | 263G1-07131 | Датчик термостатический | 1 |
| 34F | 263G1-07141 | Датчик давления | 1 |
| 34G | 263G1-07031 | Датчик давления | 1 |
| 34H | 263G1-07101 | Выключатель термостатический | 1 |
| 34I | 263G1-07071 | Жгут проводов провод(ENG.) | 1 |
| 34J | 263G1-07081 | Датчик термостатический | 1 |
| 34K | 263G1-07051 | Стартер | 1 |
| 34L | 263G1-07161 | Жгут проводов провод(EXT.) | 1 |
| 35 | 263G1-00021 | Кронштейн LH | 1 |
| 43 | 263G1-00101 | Кронштейн в сборе LH | 1 |
| 46 | 01116-16040 | Болт | 8 |
| 47 | 02011-00016 | Шайба | 8 |
| 51 | 263G1-00111 | Кронштейн в сборе RH | 1 |
| 52 | 02011-00012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
