Основные гидролинии(6) — HITACHI ZW250

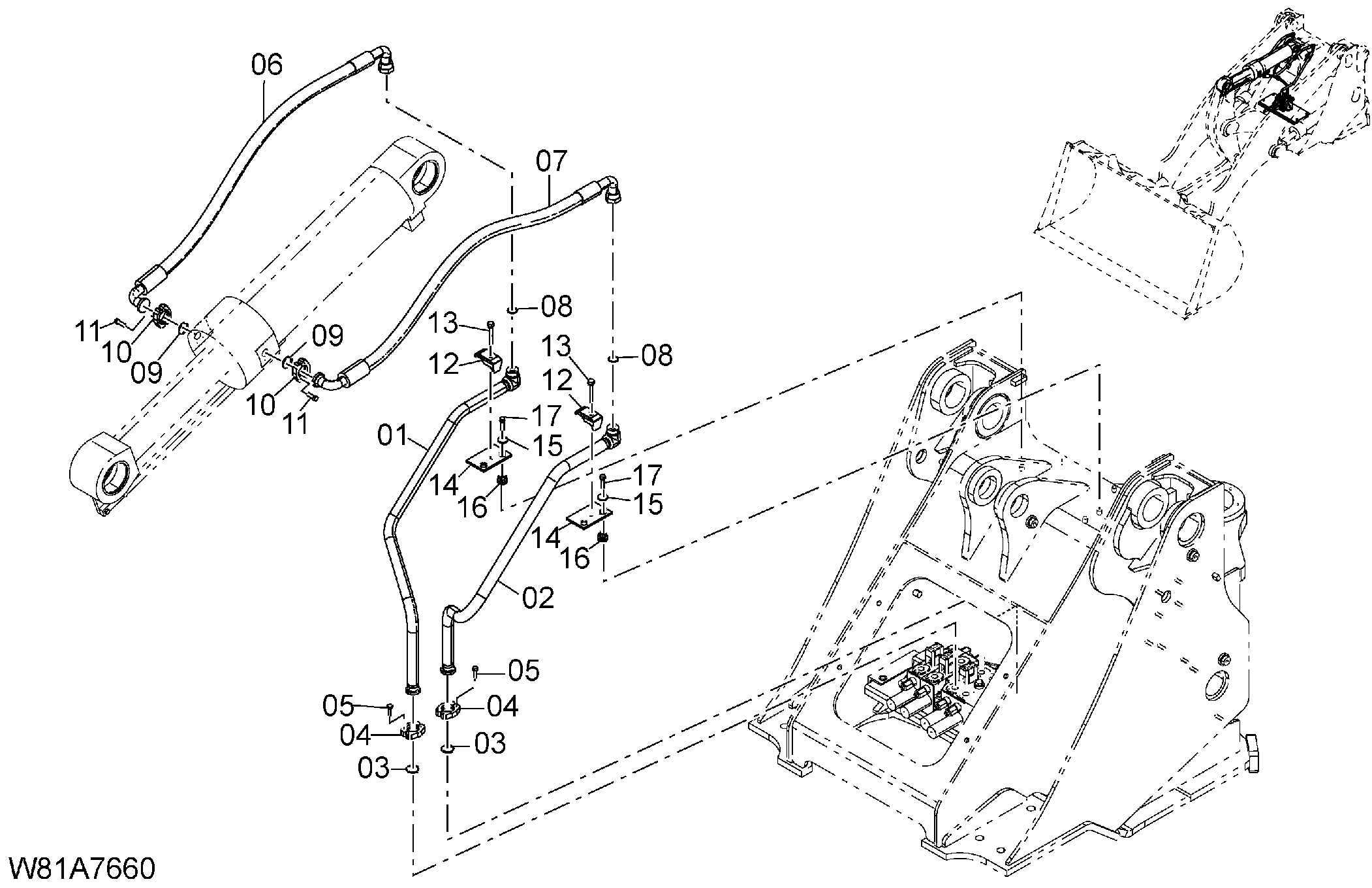

Заводская схема «Основные гидролинии(6)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263H7-60291 | Трубка в сборе | 1 |
| 02 | 263H7-60302 | Трубка в сборе | 1 |
| 03 | 26607-62631 | Уплотнительное кольцо | 2 |
| 04 | 26607-62571 | Франге сприт | 4 |
| 05 | 01116-10030 | Болт | 8 |
| 06 | 263H7-62561 | Шланг в сборе | 1 |
| 07 | 263H7-62651 | Шланг в сборе | 1 |
| 08 | HL4187328 | Уплотнительное кольцо | 2 |
| 09 | 26607-62631 | Уплотнительное кольцо | 2 |
| 10 | 26607-62571 | Франге сприт | 4 |
| 11 | 01116-10030 | Болт | 8 |
| 12 | HL4190127 | Хомут трубки | 2 |
| 13 | 01183-12070 | Болт с шайбой | 2 |
| 14 | 263G7-60431 | Кронштейн | 2 |
| 15 | 26606-52721 | Шайба | 4 |
| 16 | 26407-32001 | Крепление резиновый | 4 |
| 17 | 01183-10040 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
