Задний комбинированный фонарь [6CH, HCH, HEH, HXH](CLR001) — HITACHI ZW250
Заводская схема «Задний комбинированный фонарь [6CH, HCH, HEH, HXH](CLR001)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

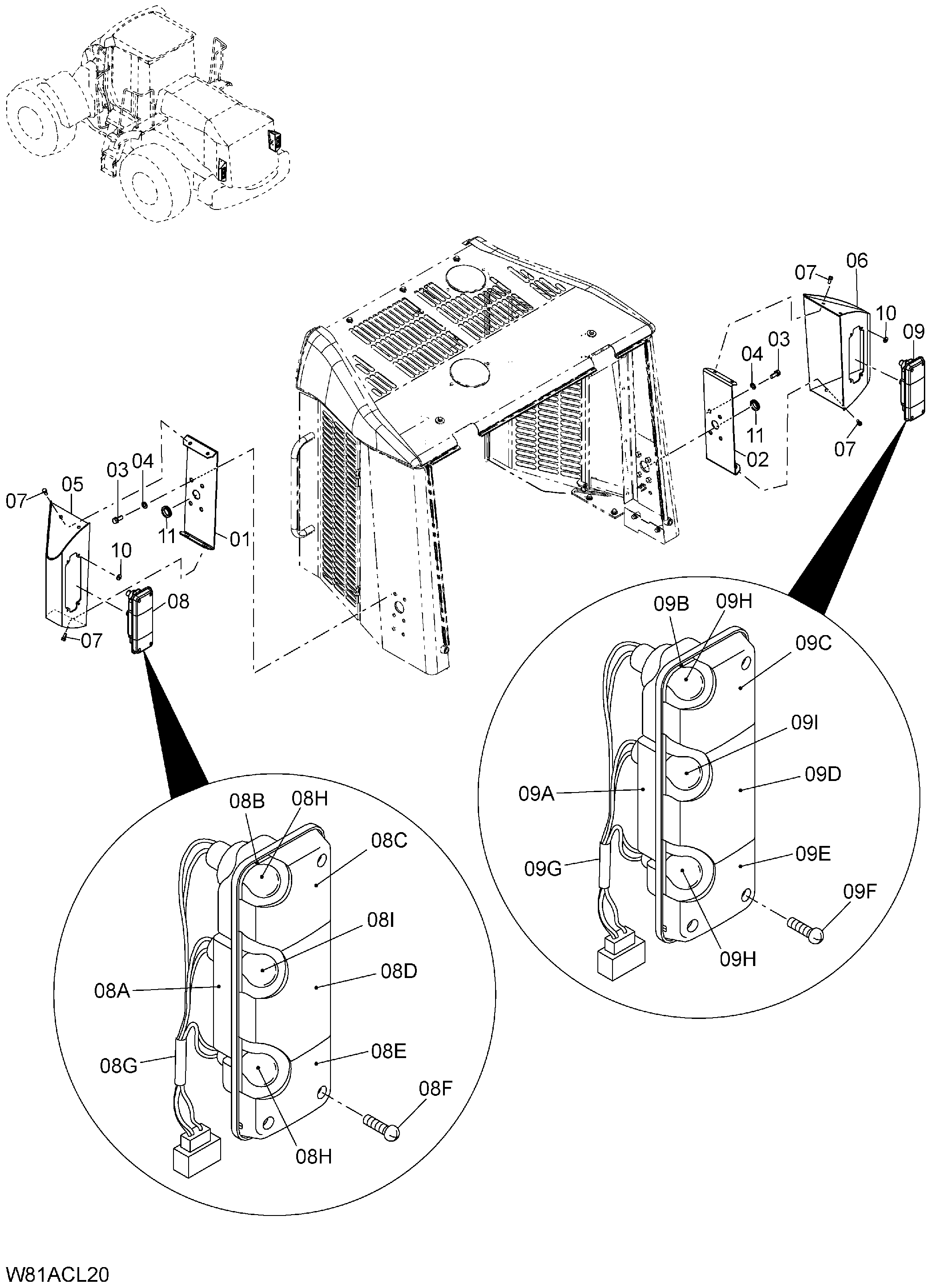

 HITACHI ZW250](/catalog-drawings/66/66088a37-7389-4a92-8ecb-533998fddcdd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-40371 | Кронштейн в сборе LH | 1 |
| 02 | 263G2-40421 | Кронштейн в сборе RH | 1 |
| 03 | 01183-12030 | Болт с шайбой | 8 |
| 04 | 02000-00012 | Шайба | 8 |
| 05 | 263G2-40351 | Фонарь крышка в сборе LH | 1 |
| 06 | 263G2-40361 | Фонарь крышка в сборе RH | 1 |
| 07 | 01183-08020 | Болт с шайбой | 8 |
| 08 | 263G2-44211 | Фонарь комбинированный LH | 1 |
| 08B | 26402-47101 | Прокладка | 1 |
| 08C | 26402-47011 | Ленс LH(амбер) | 1 |
| 08C | 26402-47012 | Ленс LH(амбер) | 1 |
| 08D | 26192-47321 | Ленс LH(RED) | 1 |
| 08D | 26192-47322 | Ленс LH(RED) | 1 |
| 08E | 26402-47031 | Ленс LH(клеар) | 1 |
| 08E | 26402-47032 | Ленс LH(клеар) | 1 |
| 08F | 01030-05030 | Винт | 4 |
| 08H | 26192-47351 | Лампа(24V 21W) | 2 |
| 08I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 09 | 263G2-44221 | Фонарь комбинированный RH | 1 |
| 09B | 26402-47101 | Прокладка | 1 |
| 09C | 26402-47041 | Ленс RH(амбер) | 1 |
| 09C | 26402-47042 | Ленс RH(амбер) | 1 |
| 09D | 26192-47331 | Ленс RH(RED) | 1 |
| 09D | 26192-47332 | Ленс RH(RED) | 1 |
| 09E | 26402-47061 | Ленс RH(клеар) | 1 |
| 09E | 26402-47062 | Ленс RH(клеар) | 1 |
| 09F | 01030-05030 | Винт | 4 |
| 09H | 26192-47351 | Лампа(24V 21W) | 2 |
| 09I | 26192-47361 | Лампа(24V 21/5W) | 1 |
| 10 | 26752-42821 | Резиновая прокладка | 8 |
| 11 | 21471-24411 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
