Клапан в сборе (2) (1-2) [6CH, HCH, HEH] — HITACHI ZW250
Заводская схема «Клапан в сборе (2) (1-2) [6CH, HCH, HEH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

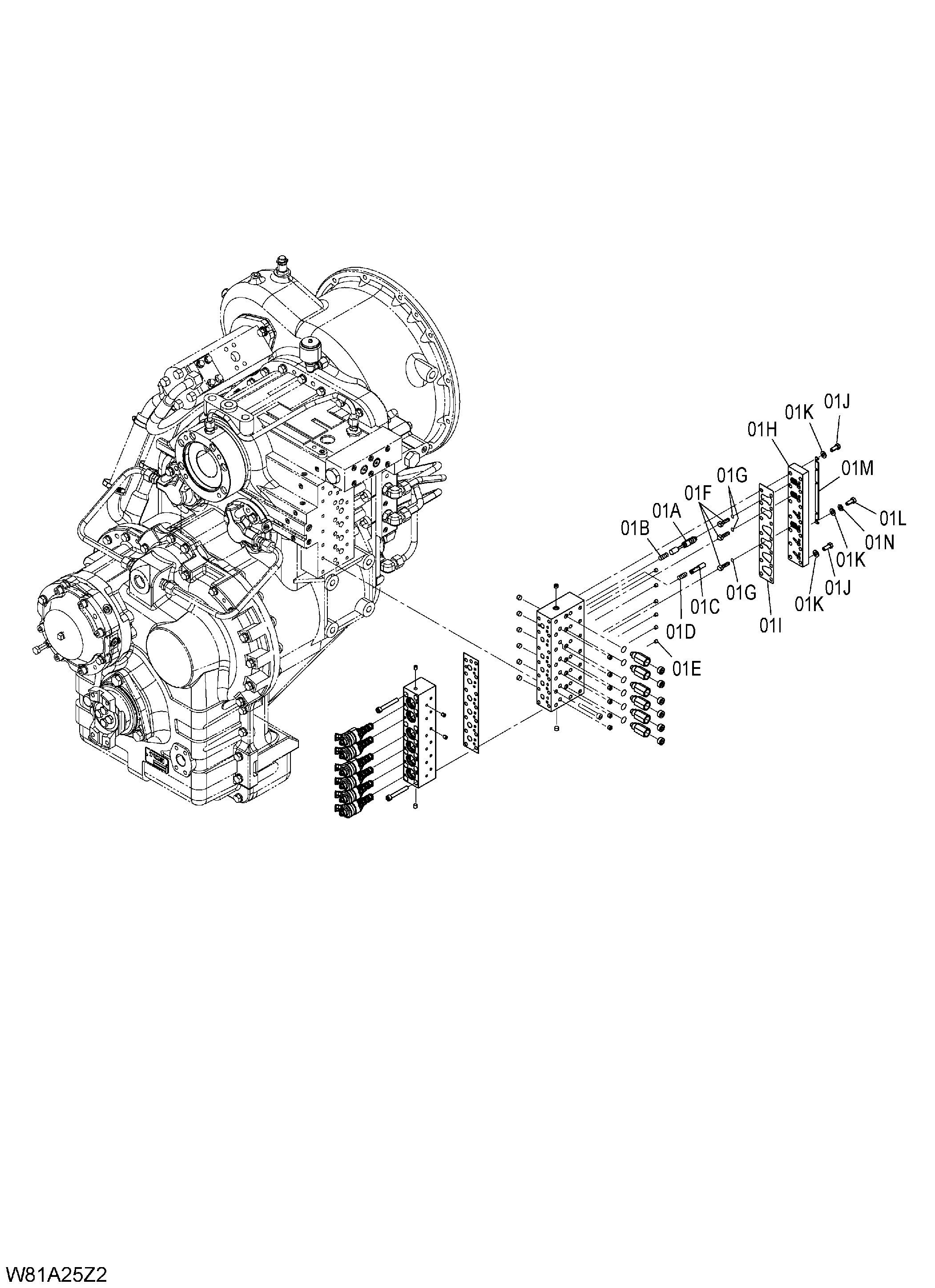

![Схема Клапан в сборе (2) (1-2) [6CH, HCH, HEH] HITACHI ZW250](/catalog-drawings/f9/f92f69c5-8242-4edb-be5b-6033a06f1f6b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163H2-50002 | Трансмиссия | 1 | |
| 01 | 163F2-50311 | Клапан узел’Y | 1 |
| 01B | 163J2-54441 | Пружина | 6 |
| 01C | 163J2-54121 | Поршень | 6 |
| 01D | 163J2-54451 | Пружина | 6 |
| 01E | 16432-53241 | Дроссель | 6 |
| 01F | 163G2-52351 замена: 163G2-52841 | Шток | 3 |
| 01F | 163G2-52841 | Шток | 3 |
| 01G | 03300-00040 | Уплотнительное кольцо | 3 |
| 01H | 163G2-52402 | Крышка, клапан | 1 |
| 01I | 163G2-52391 | Прокладка | 1 |
| 01J | 01100-08030 | Болт | 14 |
| 01K | 02000-00008 | Шайба | 16 |
| 01L | 01100-08016 | Болт | 2 |
| 01M | 163G2-52411 | Пластина | 1 |
| 01N | 02010-00008 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
