Общий назначение ковш 2.8m3 [6CH, HCH, HEH, HSH, HXH](B1H280) — HITACHI ZW250

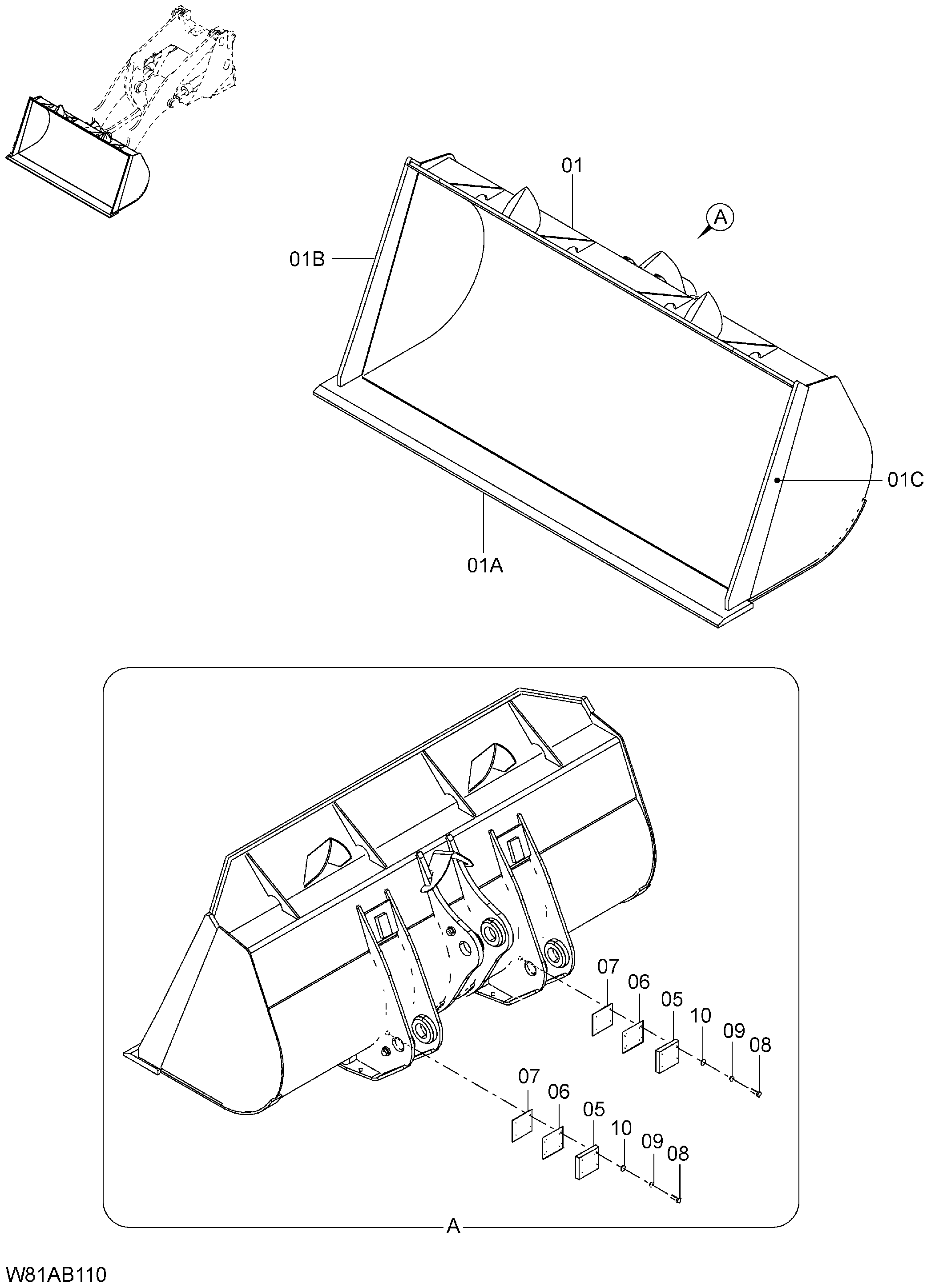

Заводская схема «Общий назначение ковш 2.8m3 [6CH, HCH, HEH, HSH, HXH](B1H280)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW250](/catalog-drawings/29/29345d2a-d726-463f-baad-ce3ea607b8b6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563H8-81611 | Ковш в сборе | 1 | |
| 01 | 563H8-81651 | Ковш | 1 |
| 01A | 26708-82003 | Кромка режущий | 1 |
| 01B | 563H8-84161 | Кромка боковой LH | 1 |
| 01C | 563H8-84171 | Кромка боковой RH | 1 |
| 05 | 26678-82351 | Ограничитель | 2 |
| 06 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 07 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 08 | 01116-16050 | Болт | 8 |
| 09 | 02011-00016 | Шайба | 8 |
| 10 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
