Трансмиссия (5/22) [6CH, HCH, HEH] — HITACHI ZW250
Заводская схема «Трансмиссия (5/22) [6CH, HCH, HEH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

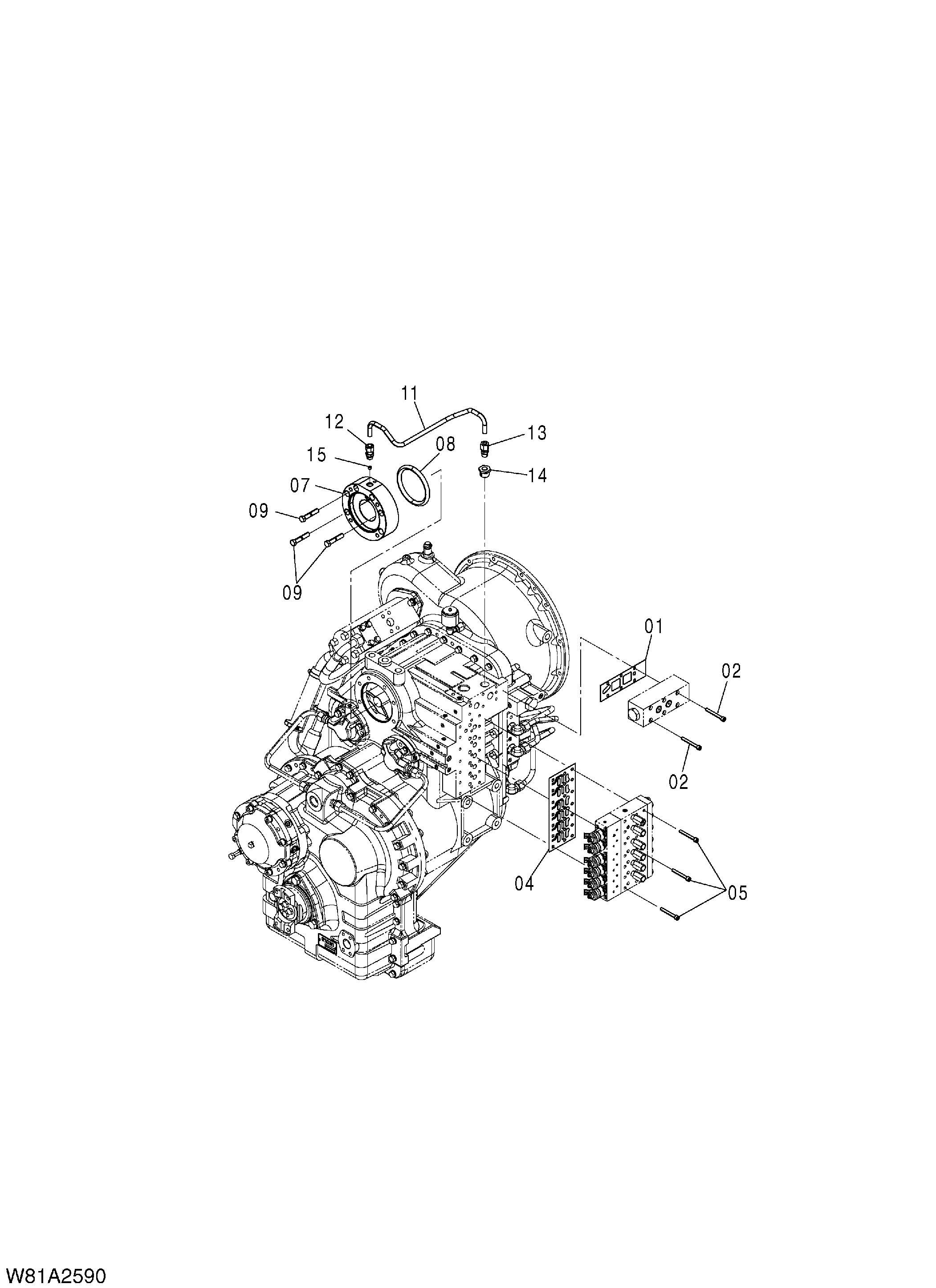

![Схема Трансмиссия (5/22) [6CH, HCH, HEH] HITACHI ZW250](/catalog-drawings/d3/d31ae04c-e037-4ea1-80ea-24f36df23b71.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163H2-50001 | Трансмиссия | 1 | |
| 163H2-50002 | Трансмиссия | 1 | |
| 01 | 163J2-55121 | Прокладка | 1 |
| 02 | 01170-08070 замена: 01172-08070 | Болт | 6 |
| 02 | 01172-08070 | Болт | 6 |
| 02 | 01172-08065 | Болт | 6 |
| 04 | 163J2-54521 | Прокладка | 1 |
| 05 | 01170-08065 замена: 01172-08065 | Болт | 21 |
| 05 | 01172-08065 | Болт | 21 |
| 07 | 163G2-52061 | Проставка, насос | 1 |
| 08 | 03350-01250 | Уплотнительное кольцо | 1 |
| 09 | 01171-12060 замена: 01173-12060 | Болт | 6 |
| 09 | 01173-12060 | Болт | 6 |
| 11 | 163J2-55141 | Трубка | 1 |
| 12 | 163E3-42411 | Разъём | 1 |
| 13 | 18563-42562 | Разъём | 1 |
| 14 | 24047-92401 | Втулка | 1 |
| 15 | 16662-52671 | Дроссель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
