Многофункциональный поворотный плуг инсталлатион комплект(мапк02, мапк01) — HITACHI ZW250

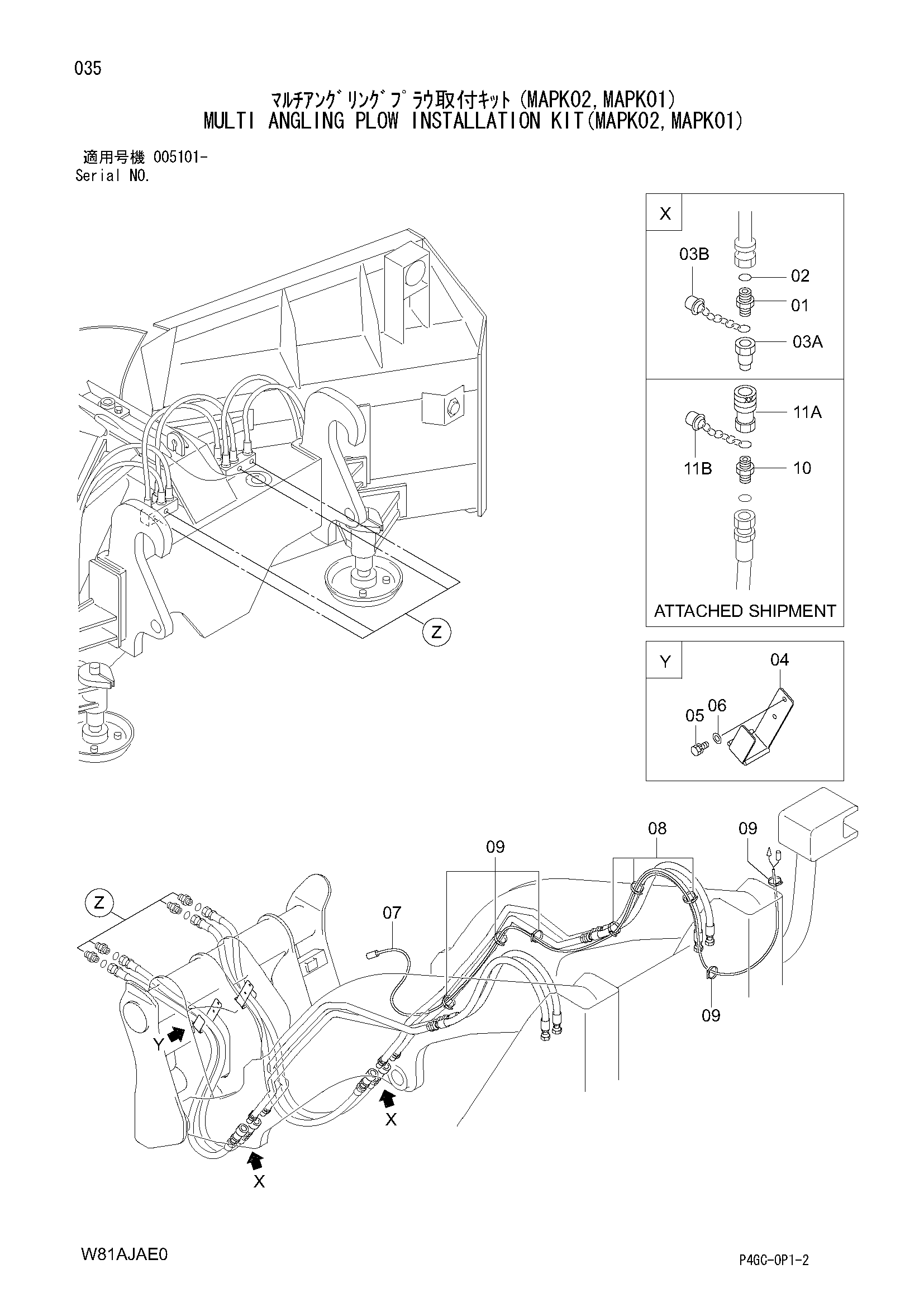

Заводская схема «Многофункциональный поворотный плуг инсталлатион комплект(мапк02, мапк01)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853146 | Адаптер(мапк01) | 4 |
| 01A | 03320-00180 | Уплотнительное кольцо(мапк01) | 1 |
| 02 | HL4187308 | Уплотнительное кольцо(мапк01) | 4 |
| 03 | 563G7-60251 | Селф уплотнение муфта | 4 |
| 03A | 563G7-62281 | Форсунка(мапк01) | 1 |
| 03B | 563G7-62291 | Колпачок(мапк01) | 1 |
| 04 | 563F0-62271 | Кронштейн(мапк01) | 2 |
| 05 | 01183-10025 | Болт(мапк01) | 4 |
| 06 | 02000-00010 | Шайба(мапк01) | 4 |
| 07 | 563G0-62471 | Провод жгут проводов | 1 |
| 08 | HL4441695 | Зажим | 10 |
| 09 | 04913-11100 | Инсулокк | 15 |
| 10 | HLA853144 | Адаптер(мапк01) | 4 |
| 10A | 03320-00180 | Уплотнительное кольцо(мапк01) | 1 |
| 11 | 563G7-60261 | Селф уплотнение муфта | 4 |
| 11A | 563G7-62301 | Корпус(мапк01) | 1 |
| 11B | 563G7-62311 | Колпачок(мапк01) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
