LOG грейфер — HITACHI ZW250

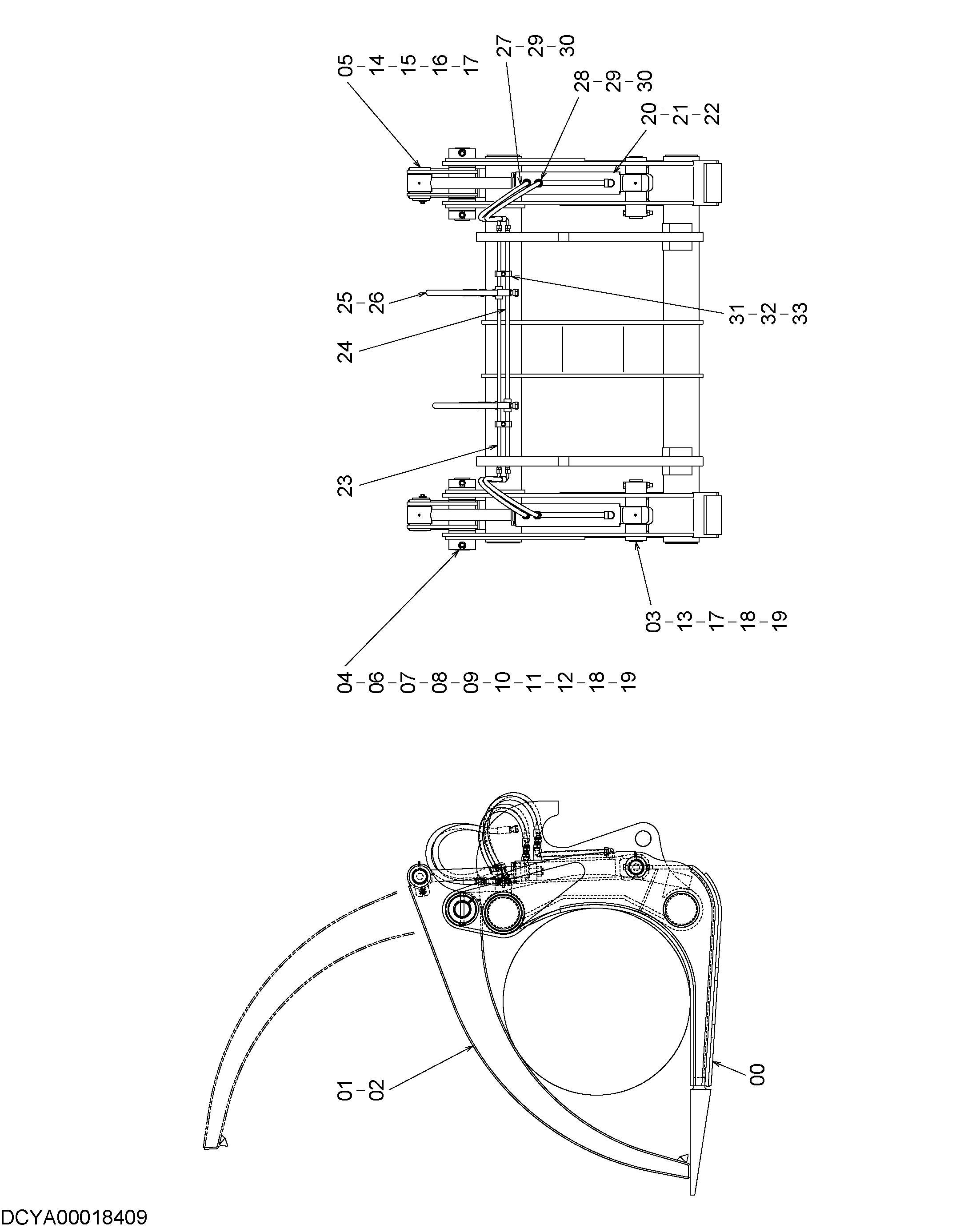

Заводская схема «LOG грейфер» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40011601 | Водило | 1 |
| 01 | 563H8-81541 | Хомут в сборе | 1 |
| 02 | 563H8-81551 | Хомут в сборе | 1 |
| 03 | 56600-59181 | Палец | 2 |
| 04 | 56700-59251 | Палец | 2 |
| 05 | 56680-50661 | Палец в сборе | 2 |
| 06 | 56680-50411 | Втулка | 2 |
| 07 | 56097-75211 | Пылезащитное уплотнение | 4 |
| 08 | 56700-51731 | Втулка | 2 |
| 09 | 04901-00160 | Пресс-маслёнка | 2 |
| 10 | 56680-50421 | Проставка | 5 |
| 11 | 56680-50431 | Проставка | 5 |
| 12 | 01110-20170 | Болт | 4 |
| 13 | 01110-20150 | Болт | 2 |
| 14 | 26438-72181 | Шайба | 2 |
| 15 | 01110-12025 | Болт | 2 |
| 16 | 02010-00012 | Шайба | 2 |
| 17 | 563G8-83731 | Проставка | 8 |
| 18 | 01401-00020 | Гайка | 6 |
| 19 | 02010-00020 | Шайба | 6 |
| 20 | 563G8-83832 | Хомут гидроцилиндр | 2 |
| 21 | 26388-72311 | Пылезащитное уплотнение | 8 |
| 22 | 04901-00100 | Пресс-маслёнка | 4 |
| 23 | YA40011667 | Трубка | 1 |
| 24 | YA40011668 | Трубка | 1 |
| 25 | 563J0-51521 | Шланг в сборе | 2 |
| 26 | 4187308 | Уплотнительное кольцо | 2 |
| 27 | 4411130 | Шланг | 2 |
| 28 | 4374496 | Шланг | 2 |
| 29 | A853164 | Адаптер | 4 |
| 30 | 4138938 | Уплотнительное кольцо | 8 |
| 31 | 4189858 | Хомут трубки | 2 |
| 32 | 01183-12050 | Болт, шайба | 2 |
| 33 | 02000-00012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
