Рулевое управление трубопроводы(3) — HITACHI ZW250

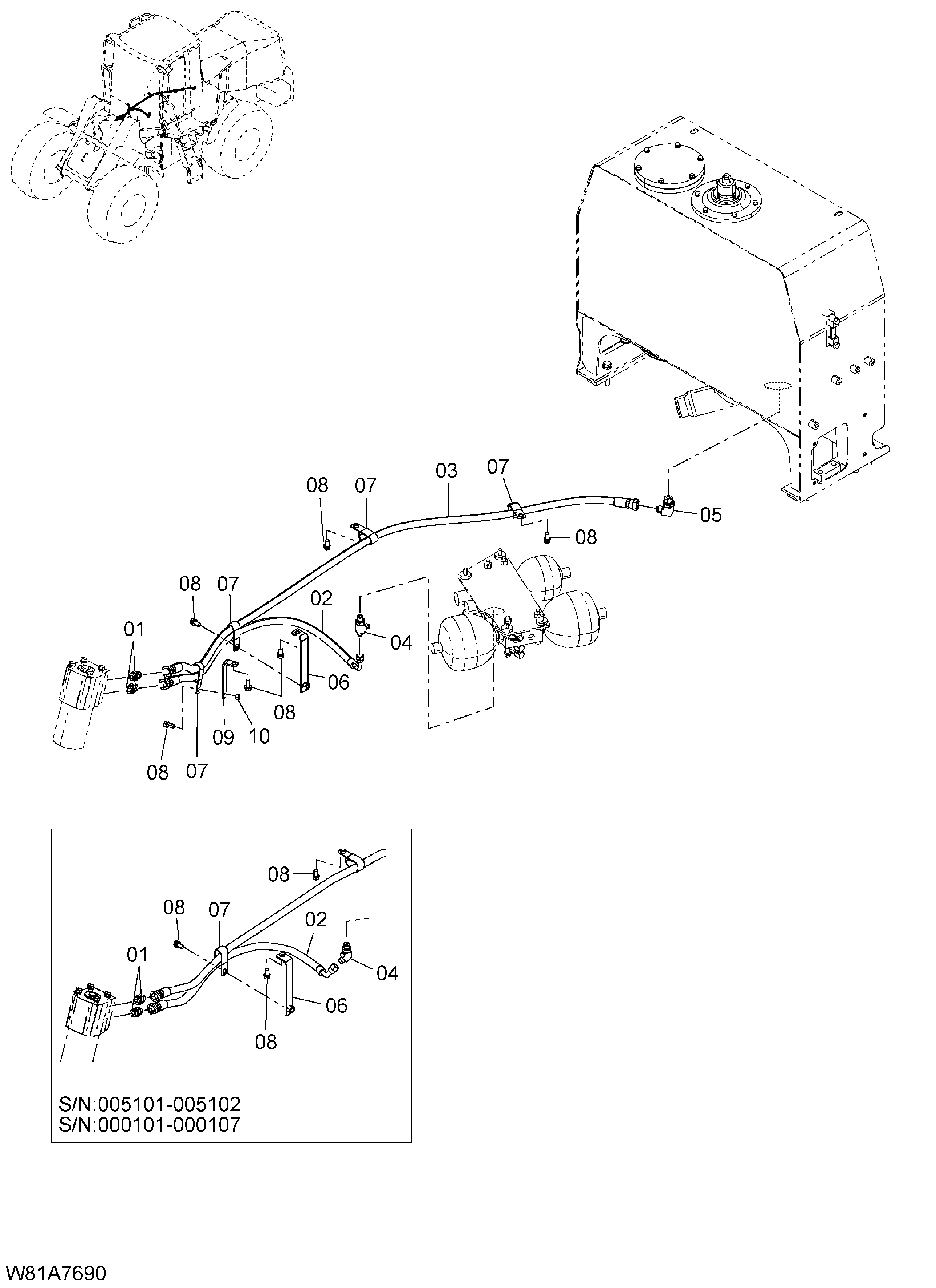

Заводская схема «Рулевое управление трубопроводы(3)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4236730 | Адаптер | 2 |
| 01A | 16312-52951 | Уплотнительное кольцо | 1 |
| 02 | 263G4-52371 | Шланг в сборе | 1 |
| 02 | 263G4-52611 | Шланг в сборе | 1 |
| 03 | 263G4-52381 | Шланг в сборе | 1 |
| 04 | HLA852234 | Угловой штуцер | 1 |
| 04 | HLA852433 | Тройник | 1 |
| 04A | 03320-00140 | Уплотнительное кольцо | 1 |
| 05 | HLA852344 | Угловой штуцер | 1 |
| 05A | 03320-00180 | Уплотнительное кольцо | 1 |
| 06 | 263G4-50161 | Кронштейн в сборе | 1 |
| 07 | 263G2-43441 | Хомут | 3 |
| 07 | 263G2-43441 | Хомут | 4 |
| 08 | 01183-10020 | Болт с шайбой | 4 |
| 08 | 01183-10020 | Болт с шайбой | 6 |
| 09 | 26826-72021 | Кронштейн | 1 |
| 10 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
