Крышка(5) — HITACHI ZW250

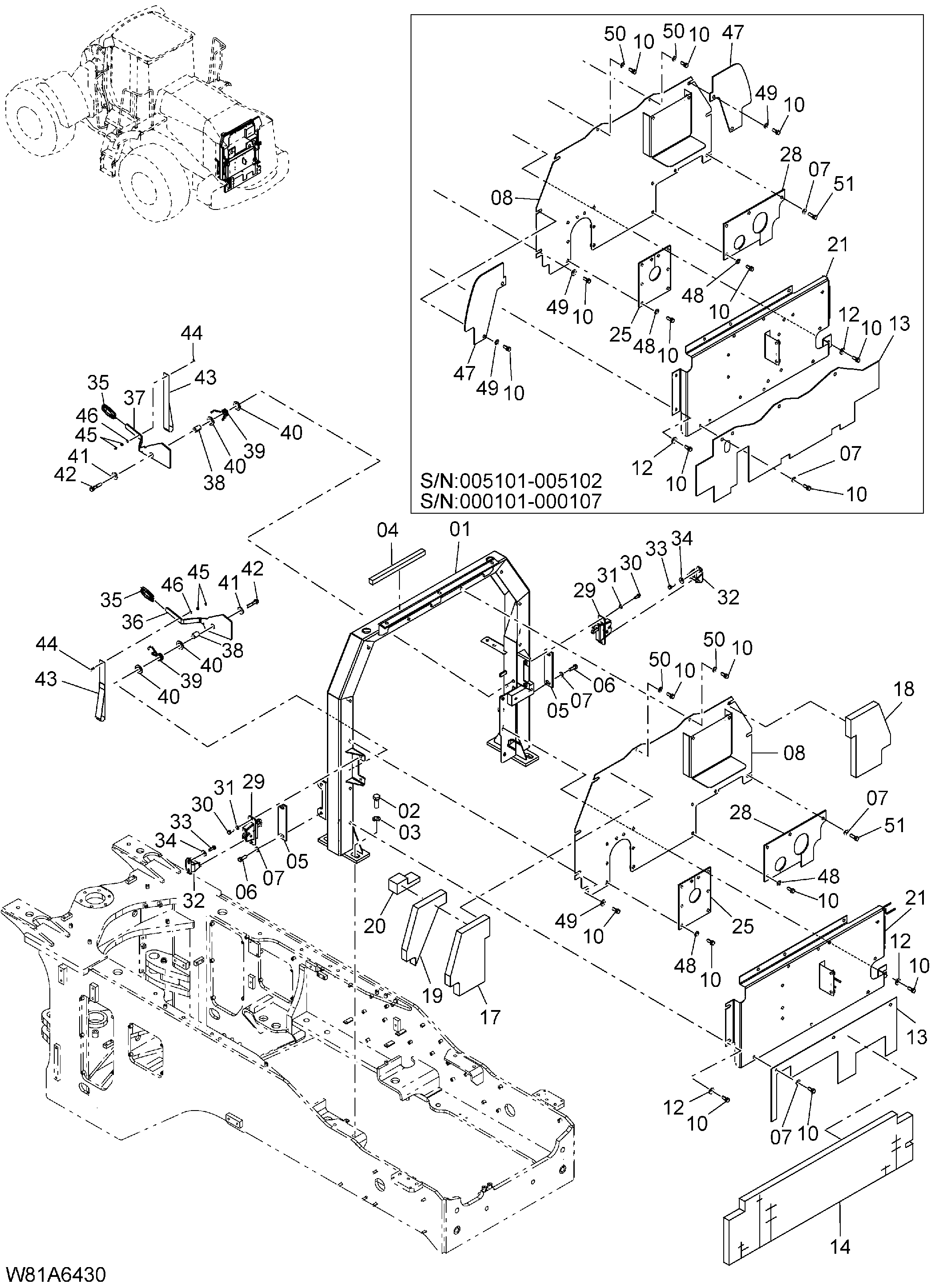

Заводская схема «Крышка(5)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263H6-40211	Опора в сборе	1
01	263H6-40212	Опора в сборе	1
02	01116-16045	Болт	4
03	02000-00016	Шайба	4
03	190A3-02051	Шайба	4
04	03520-20030 замена: 263G2-14191	Спонге трим	1
04	263G2-14191	Изолятор	1
05	26796-43071	Ограничитель	2
06	01183-10030	Болт с шайбой	4
07	02000-00010	Шайба	8
07	02000-00010	Шайба	7
08	263H6-40312	Крышка пластина в сборе	1
10	01183-10025	Болт с шайбой	27
10	01183-10025	Болт с шайбой	26
12	26091-12081	Шайба	5
13	263H6-42361	Пластина	1
13	263H6-42711	Пластина	1
14	263H6-42721	Коврик соунд прооф	1
17	263H6-42731	Коврик соунд прооф	1
18	263H6-42741	Коврик соунд прооф	1
19	263H6-42751	Коврик соунд прооф	1
20	263H6-42761	Коврик соунд прооф	1
21	263H6-40301	Крышка пластина в сборе	1
21	263H6-40302	Крышка пластина в сборе	1
25	263G6-44492	Резиновая прокладка	1
28	263H6-42641	Резиновая прокладка	1
29	263G2-10201	Защёлка в сборе	2
30	01183-08020	Болт с шайбой	4
31	02000-00008	Шайба	4
32	263G2-10161	Стрикер в сборе	2
33	01183-08025	Болт с шайбой	4
34	21471-22311	Шайба	4
35	26091-12001	Рукоятка	2
36	263G6-44422	Рычаг LH	1
37	263G6-44532	Рычаг RH	1
38	263G6-44451	Втулка	2
39	263G6-43541	Пружина	2
40	02000-00020	Шайба	4
41	26606-52721	Шайба	2
42	01183-10050	Болт с шайбой	2
43	263G2-13711	Лента нейлоновый	2
44	01033-05020	Винт с шайбой	2
45	01400-00005	Гайка	4
46	02000-00005	Шайба	2
47	263G6-44441	Крышка	2
48	02000-00010	Шайба	11
48	26602-52721	Шайба	11
49	26091-12081	Шайба	5
50	02000-00010	Шайба	3
50	26091-12081	Шайба	3
51	01183-10025	Болт с шайбой	1
51	01183-10030	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
