Головка освещение [6CH, HCH, HEH, HXH] — HITACHI ZW250
Заводская схема «Головка освещение [6CH, HCH, HEH, HXH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

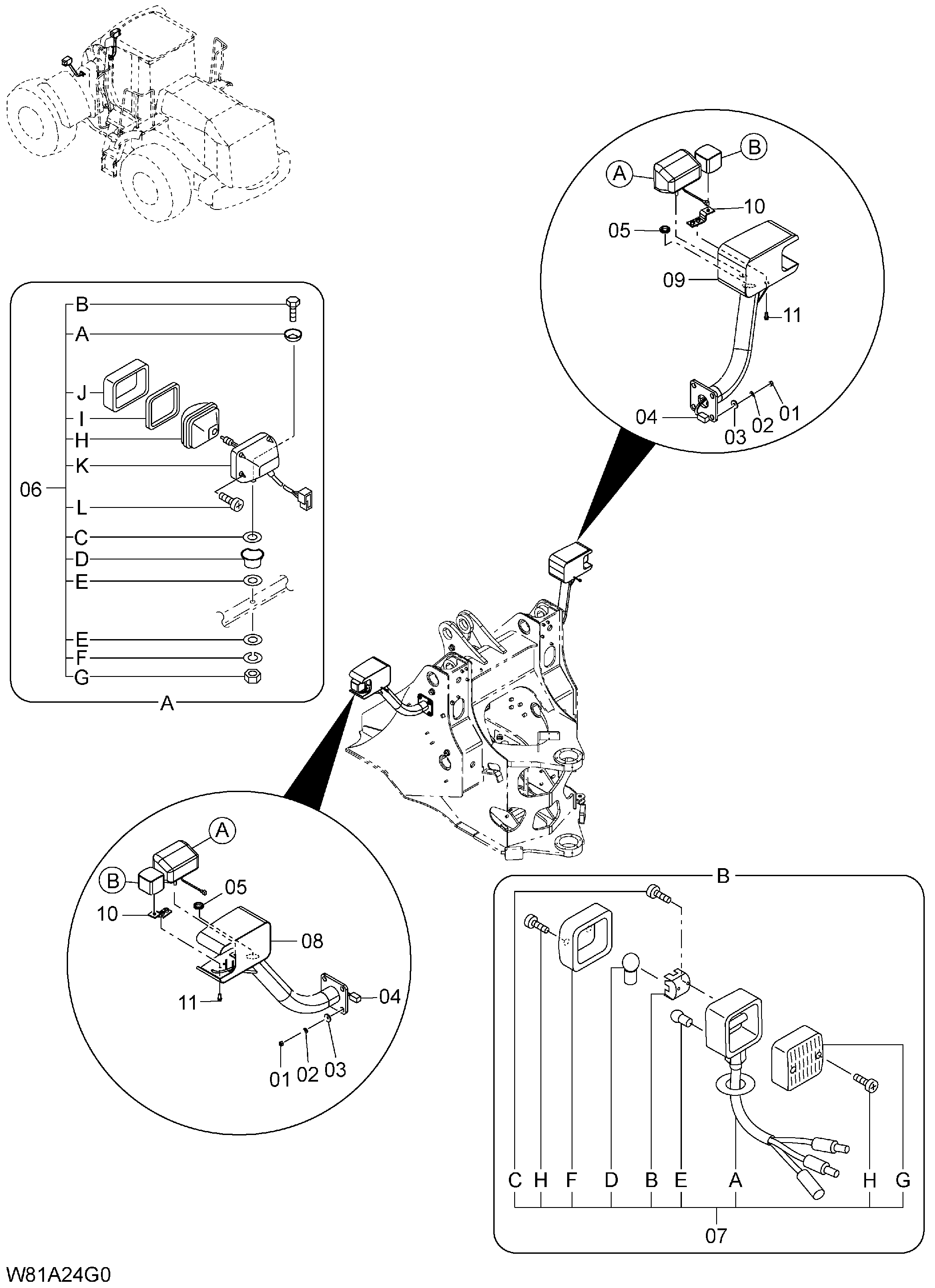

![Схема Головка освещение [6CH, HCH, HEH, HXH] HITACHI ZW250](/catalog-drawings/66/66c0365d-1861-4b46-9d72-a7de48e03b67.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 01401-00012 | Гайка | 8 |
| 02 | 02010-00012 | Шайба | 8 |
| 03 | 26096-42351 | Шайба | 8 |
| 04 | 263G2-42261 | Провод жгут проводов фонарь | 2 |
| 05 | 21471-24411 | Уплотнительная втулка | 2 |
| 06 | HL4436232 | Фара | 2 |
| 06A | 26612-42311 | Пластина | 1 |
| 06B | 26612-42271 | Болт | 1 |
| 06C | 26612-42291 | Шайба | 1 |
| 06D | 26612-42281 | Втулка | 1 |
| 06F | 02010-00014 | Пружинная шайба | 1 |
| 06G | 01400-00014 | Гайка | 1 |
| 06H | 26482-47011 | Фонарь блок | 1 |
| 06K | 26482-47001 | Лампа(24V 75/70W) | 1 |
| 06L | 26612-42301 | Винт | 4 |
| 07 | 26402-42432 | Фонарь комбинированный | 2 |
| 07C | 26192-47391 | Винт | 2 |
| 07D | 26402-47291 | Лампа(24V 25W) | 1 |
| 07E | 26402-47301 | Лампа(24V 5W) | 1 |
| 07F | 26192-47401 | Ленс(передний) | 1 |
| 07G | 26192-47411 | Ленс(задний) | 1 |
| 07H | 26402-47311 | Винт | 4 |
| 08 | 263G2-40321 | Фонарь кронштейн в сборе LH | 1 |
| 09 | 263G2-40331 | Фонарь кронштейн в сборе RH | 1 |
| 10 | 263G2-40311 | Проставка | 2 |
| 11 | 01183-10025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
