Нагрузка измеритель (кабина) — HITACHI ZW250

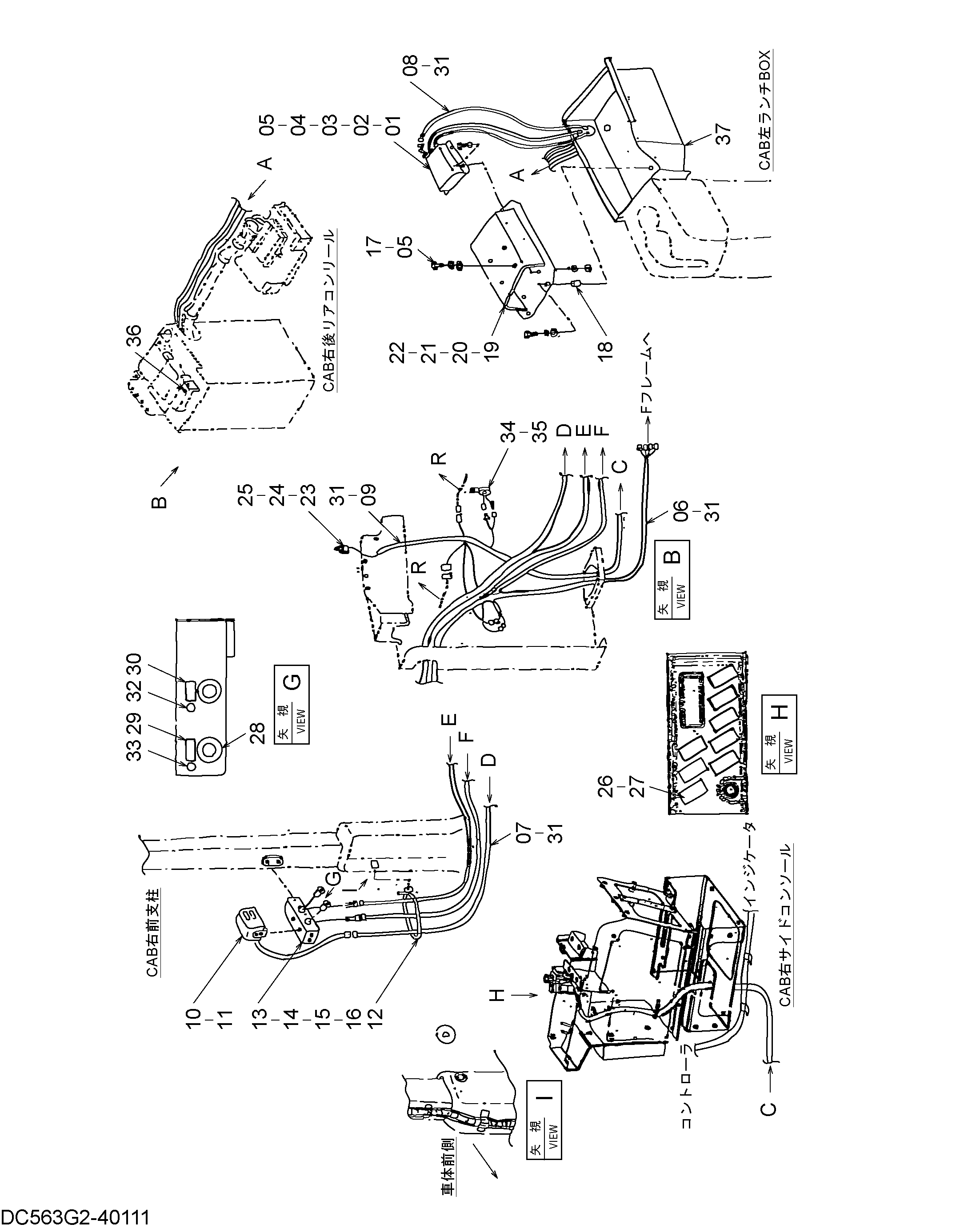

Заводская схема «Нагрузка измеритель (кабина)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563G2-42221 | Измеритель нагрузка | 1 |
| 02 | 01106-08012 | Болт | 4 |
| 03 | 01400-00008 | Гайка | 4 |
| 04 | 02011-00008 | Шайба | 4 |
| 05 | 02000-00008 | Шайба | 8 |
| 06 | 563G2-42251 | Жгут проводов | 1 |
| 07 | 563G2-42261 | Жгут проводов | 1 |
| 08 | 563G2-42411 | Жгут проводов | 1 |
| 09 | 563G2-42292 | Жгут проводов | 1 |
| 10 | 563G2-42231 | Индикатор | 1 |
| 11 | 01183-08016 | Болт, шайба | 2 |
| 12 | 29122-45431 | Зажим | 10 |
| 13 | 70605-81063 | Кронштейн | 1 |
| 14 | 01116-10020 | Болт | 2 |
| 15 | 02011-00010 | Шайба | 2 |
| 16 | 02003-00010 | Шайба | 2 |
| 17 | 01183-08020 | Болт, шайба | 4 |
| 18 | 263G2-12281 | Трубка | 4 |
| 19 | 563G2-42301 | Кронштейн | 1 |
| 20 | 01106-06050 | Винт, шайба | 4 |
| 21 | 02003-00006 | Шайба | 4 |
| 22 | 02011-00006 | Шайба | 4 |
| 23 | 4414207 | Реле | 1 |
| 24 | 01033-06016 | Винт с шайбой | 1 |
| 25 | 01400-00006 | Гайка | 1 |
| 26 | 563G2-42731 | Выключатель | 1 |
| 27 | 56560-59251 | Наклейка | 1 |
| 28 | 263G2-43691 | Выключатель пусхбут. | 2 |
| 29 | 563G2-42331 | Наклейка | 1 |
| 30 | 563G2-42341 | Наклейка | 1 |
| 31 | 04913-11200 | Ленточный зажим | 20 |
| 32 | 56560-59751 | Наклейка | 1 |
| 33 | 56560-59761 | Наклейка | 1 |
| 34 | 26312-42261 | Зуммер | 1 |
| 35 | 01033-06012 | Винт | 1 |
| 36 | 26192-42411 | Предохранитель | 2 |
| 37 | 563G2-42201 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
