Клапан управление (RID) — HITACHI ZW250

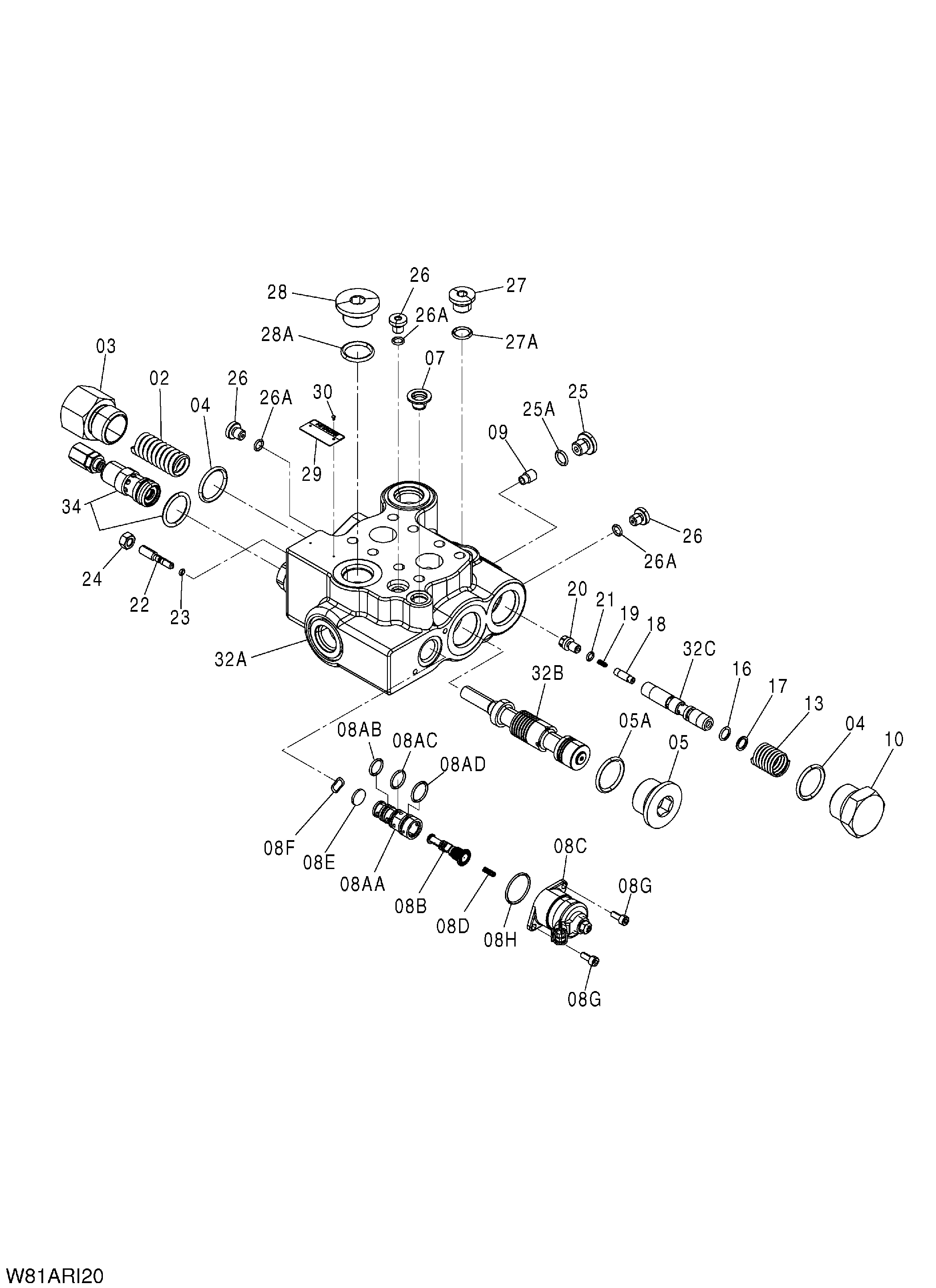

Заводская схема «Клапан управление (RID)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G7-62861 | Гидрораспределитель | 1 | |
| 02 | 263G7-67021 | Пружина сжатия | 1 |
| 03 | 263G7-67032 | Пробка | 1 |
| 04 | 263G7-67041 | Уплотнительное кольцо | 2 |
| 05 | 263G7-37381 | Пробка | 1 |
| 05A | 03320-00290 | Уплотнительное кольцо | 1 |
| 07 | 263G7-67061 | Пробка | 1 |
| 08 | 263G7-67071 | Электромагнитный клапан | 1 |
| 08AB | 263G7-47081 | Уплотнительное кольцо | 1 |
| 08AC | 263G7-47091 | Уплотнительное кольцо | 1 |
| 08AD | 263G7-47101 | Уплотнительное кольцо | 1 |
| 08F | 263G7-47061 | Шайба | 1 |
| 08G | 01170-05012 | Болт с внутренним шестигранником | 2 |
| 08H | 263G7-47071 | Уплотнительное кольцо | 1 |
| 09 | 263G7-67081 | Дроссель | 1 |
| 10 | 263G7-67091 | Пробка | 1 |
| 13 | 263G7-67101 | Пружина сжатия | 1 |
| 16 | 263G7-67131 | Уплотнительное кольцо | 1 |
| 17 | 263G7-67141 | Опорное кольцо | 1 |
| 18 | 263G7-67151 | Обратный клапан | 1 |
| 19 | 263G7-67161 | Пружина сжатия | 1 |
| 20 | 263G7-67171 | Пробка | 1 |
| 21 | 263G7-67181 | Уплотнительное кольцо | 1 |
| 22 | 263G7-67191 | Клапан | 1 |
| 23 | 263G7-67201 | Уплотнительное кольцо | 1 |
| 24 | 263G7-67211 | Гайка | 1 |
| 25 | 263G7-17361 | Пробка | 1 |
| 25A | 03320-00110 | Уплотнительное кольцо | 1 |
| 26 | 263G7-17351 | Пробка | 3 |
| 26A | 03320-00080 | Уплотнительное кольцо | 1 |
| 27 | 263G7-17371 | Пробка | 1 |
| 27A | 03320-00140 | Уплотнительное кольцо | 1 |
| 28 | 263G7-37341 | Пробка | 1 |
| 28A | 03320-00240 | Уплотнительное кольцо | 1 |
| 30 | 263G7-67231 | Приводной винт | 2 |
| 34 | 263G7-67052 | Клапан комбинати | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
