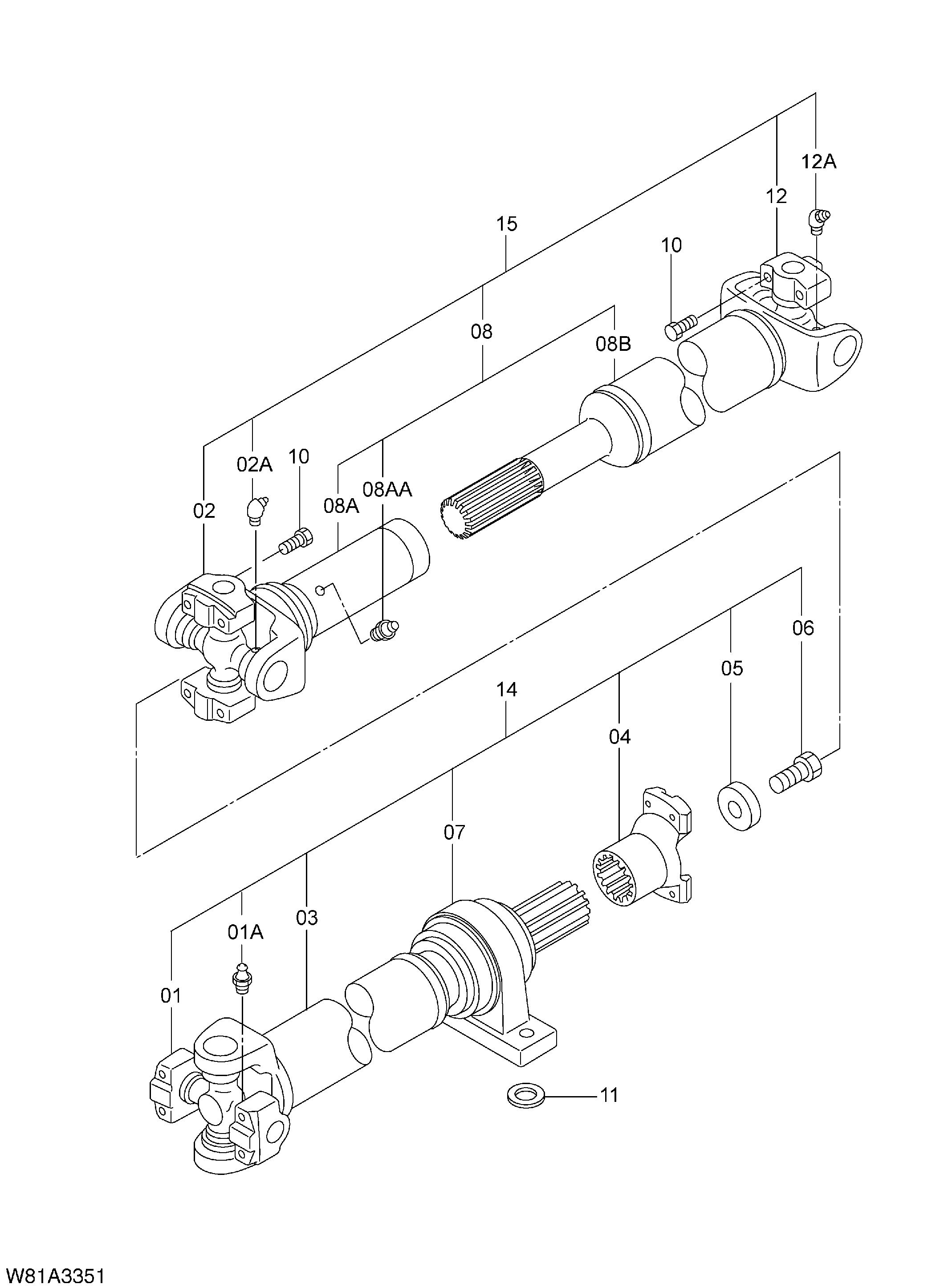

Карданный вал вал (F) [6CH, HCH, HEH] — HITACHI ZW250
Заводская схема «Карданный вал вал (F) [6CH, HCH, HEH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Карданный вал вал (F) [6CH, HCH, HEH] HITACHI ZW250](/catalog-drawings/e0/e0d06a5d-f8b3-4d39-8335-e32e762e6c9b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G3-30071 | Карданный вал вал передний | 1 | |
| 01 | 26563-37001 | Соединение универсальный | 1 |
| 01A | 26563-37011 | Пресс-маслёнка | 1 |
| 02 | 26563-37021 | Соединение универсальный | 1 |
| 02A | 26563-37031 | Пресс-маслёнка | 1 |
| 03 | 263G3-37211 замена: 263G3-37212 | Вилка вал | 1 |
| 03 | 263G3-37212 | Вилка вал | 1 |
| 04 | 263G3-37221 | Вилка | 1 |
| 05 | 263G3-37231 | Пластина | 1 |
| 06 | 263G3-37241 | Болт | 1 |
| 07 | 263G3-37251 | Блок пиллов | 1 |
| 08 | 263G3-37341 | Вилка вал в сборе | 1 |
| 08AA | 26563-37091 | Пресс-маслёнка | 1 |
| 10 | 26563-37111 | Болт | 12 |
| 11 | 26563-37121 | Шайба | 2 |
| 12 | 26563-37001 | Соединение универсальный | 1 |
| 12A | 26563-37011 | Пресс-маслёнка | 1 |
| 14 | 263G3-37201 | Карданный вал вал дополнительный | 1 |
| 15 | 263G3-37071 | Карданный вал вал дополнительный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
