Общий назначение ковш(с навесной зуб) 2.8m3 [6CH, HCH, HEH, HSH, HXH](B3H280) — HITACHI ZW250

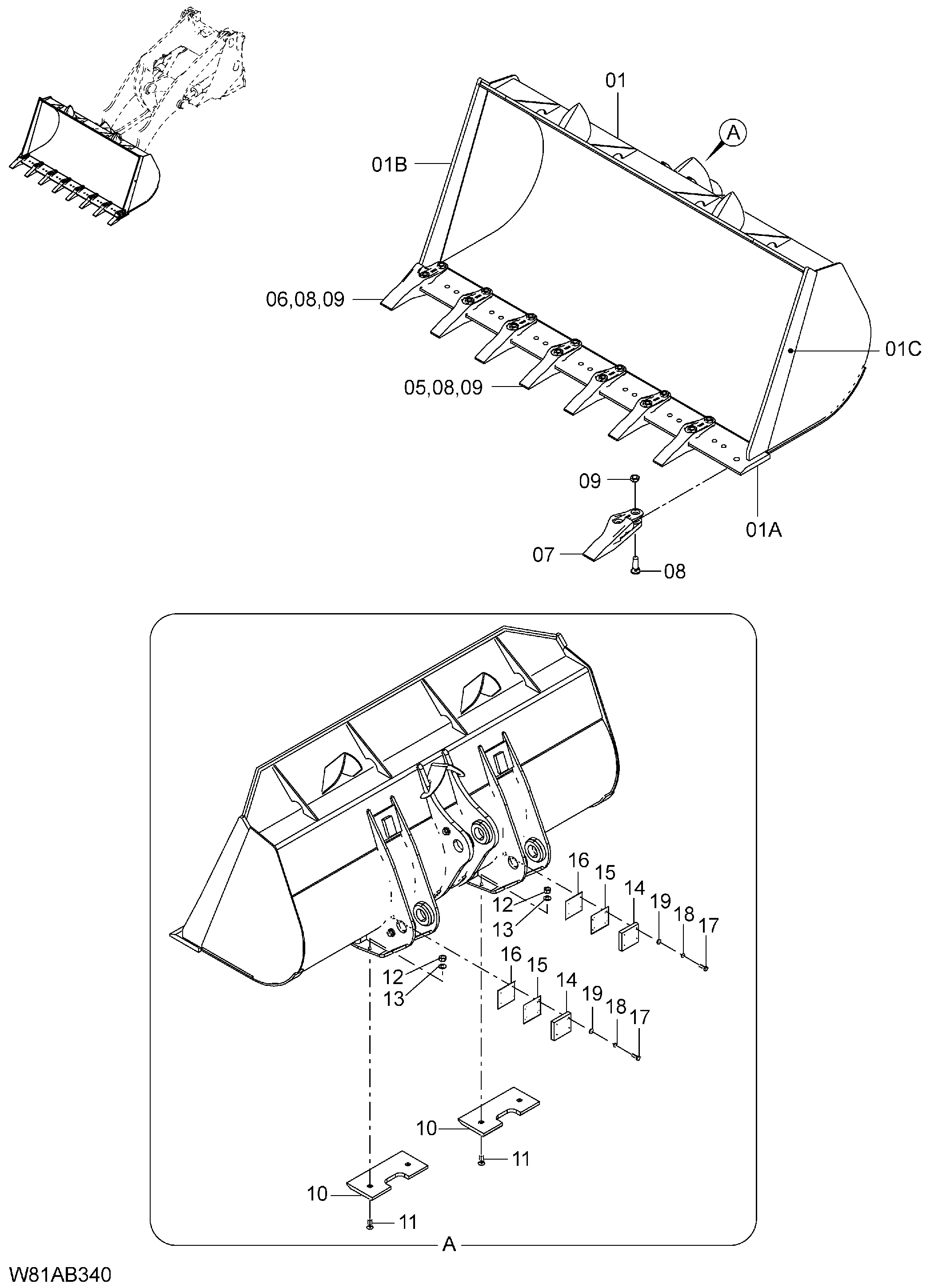

Заводская схема «Общий назначение ковш(с навесной зуб) 2.8m3 [6CH, HCH, HEH, HSH, HXH](B3H280)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW250](/catalog-drawings/a0/a0dd2e73-4caf-4c82-9acc-c156757753a5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563H8-81621 | Ковш в сборе | 1 | |
| 01 | 563H8-81661 | Ковш | 1 |
| 01A | 56780-51031 | Кромка режущий | 1 |
| 01B | 563H8-84241 | Кромка боковой LH | 1 |
| 01C | 563H8-84251 | Кромка боковой RH | 1 |
| 05 | 56700-50372 | Зуб центральный | 6 |
| 06 | 56700-50382 | Зуб RH | 1 |
| 07 | 56700-50392 | Зуб LH | 1 |
| 08 | 56600-51361 | Болт | 16 |
| 09 | 56600-51351 | Гайка | 16 |
| 10 | 56600-67771 | Пластина веар | 2 |
| 11 | 56600-51371 | Болт | 4 |
| 12 | 56600-54751 | Гайка | 4 |
| 13 | 56600-51471 | Шайба | 4 |
| 14 | 26678-82351 | Ограничитель | 2 |
| 15 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 16 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 17 | 01116-16050 | Болт | 8 |
| 18 | 02011-00016 | Шайба | 8 |
| 19 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
