Основные гидролинии(1) — HITACHI ZW250

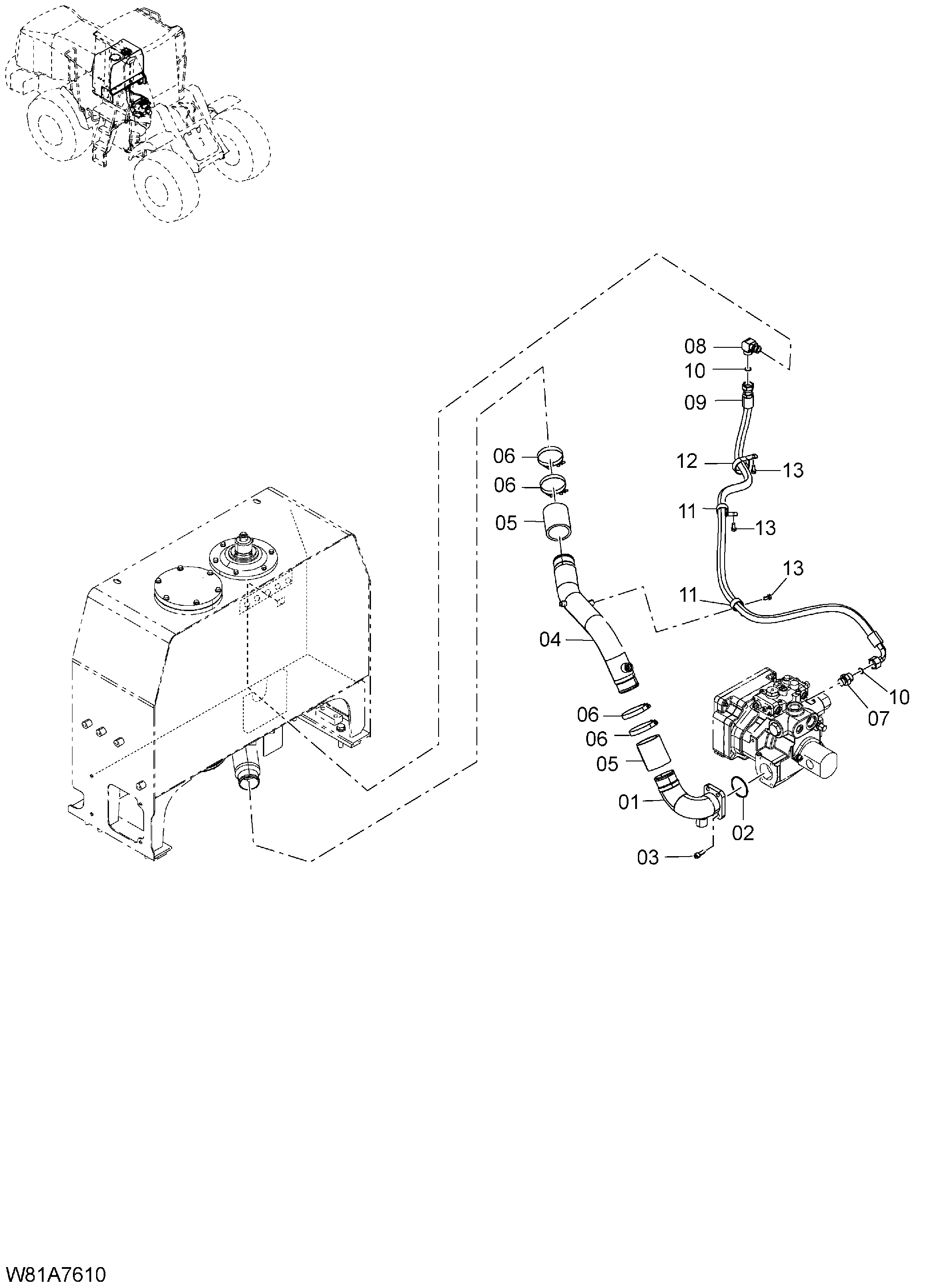

Заводская схема «Основные гидролинии(1)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-60412 | Трубка всасывание в сборе | 1 |
| 01 | 263G7-60413 | Трубка всасывание в сборе | 1 |
| 01 | 263G7-63661 | Всасывающая трубка | 1 |
| 02 | 03350-00750 | Уплотнительное кольцо | 1 |
| 03 | 01171-12030 замена: 01173-12030 | Болт | 4 |
| 03 | 01173-12030 | Болт | 4 |
| 04 | 263G7-60421 | Трубка всасывание в сборе | 1 |
| 04 | 263G7-60501 | Трубка всасывание в сборе | 1 |
| 05 | HL4352438 | Резиновый шланг | 2 |
| 05 | HL4449325 | Резиновый шланг | 2 |
| 06 | HL4282483 | Хомут шланга | 4 |
| 07 | HLA853166 | Адаптер | 1 |
| 07A | 03320-00240 | Уплотнительное кольцо | 1 |
| 08 | HLA853366 | Угловой штуцер | 1 |
| 08A | 03320-00240 | Уплотнительное кольцо | 1 |
| 09 | 263H7-62621 | Шланг в сборе | 1 |
| 10 | HL4187308 | Уплотнительное кольцо | 2 |
| 11 | 263G2-43341 | Хомут | 2 |
| 12 | 263G2-43371 | Хомут | 1 |
| 13 | 01183-10020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
