Генератор(GE090) — HITACHI ZW250

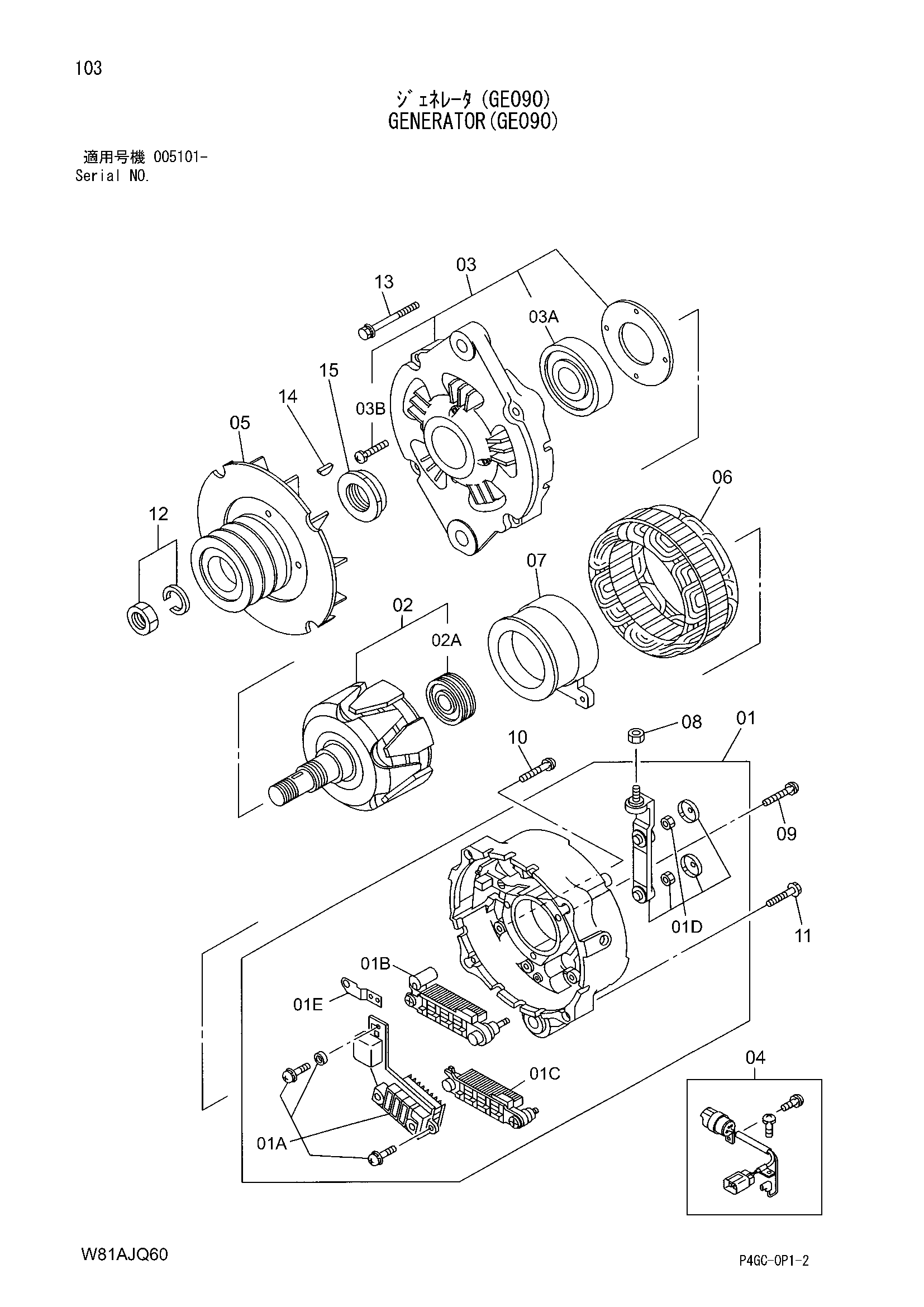

Заводская схема «Генератор(GE090)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G1-07001 | Генератор | 1 | |
| 01 | 1812143640 | Крышка | 1 |
| 01A | 1812600180 | Регулятор | 1 |
| 01B | 1812191330 | Ректифиер | 1 |
| 01C | 1812191340 | Ректифиер | 1 |
| 01D | 1812298260 | Клемма | 1 |
| 01E | 1812221480 | Пластина | 1 |
| 02 | 1812211060 | Ротор | 1 |
| 02A | 4812298160 | Подшипник | 1 |
| 03 | 1812131100 | Крышка | 1 |
| 03A | 1812298150 | Подшипник | 1 |
| 03B | 1812298140 | Винт | 1 |
| 04 | 1812298290 | Разъём | 1 |
| 05 | 1812221501 | Пуллй | 1 |
| 06 | 1812111320 | Статор | 1 |
| 07 | 1812120200 | Коил | 1 |
| 08 | 1812298210 | Гайка | 1 |
| 09 | 1812298170 | Винт | 1 |
| 10 | 1812297740 | Винт | 1 |
| 11 | 1812299250 | Винт | 1 |
| 12 | 8971781340 | Гайка | 1 |
| 13 | 1812298121 | Болт | 1 |
| 14 | 1812298220 | Шпонка | 1 |
| 15 | 1812298130 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
