Рулевое управление колумн [6CH] — HITACHI ZW250
Заводская схема «Рулевое управление колумн [6CH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

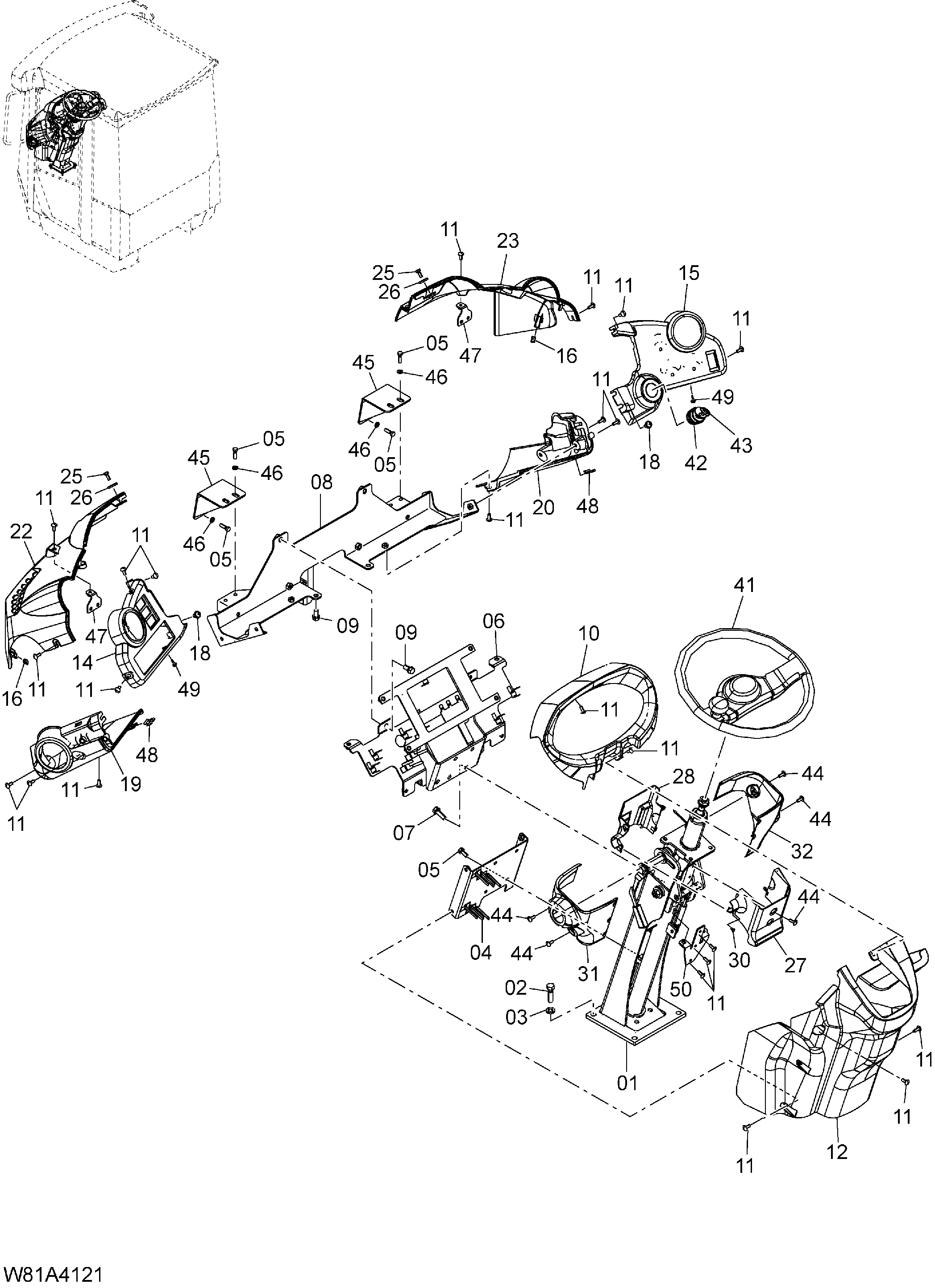

![Схема Рулевое управление колумн [6CH] HITACHI ZW250](/catalog-drawings/6b/6b2bb649-23de-4335-b09c-d40e516997d2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G4-10101 | Рулевое управление колумн | 1 |
| 02 | 01116-12040 | Болт | 4 |
| 03 | 02011-00012 | Шайба | 4 |
| 04 | 263G4-10111 | Кронштейн | 1 |
| 05 | 01183-08020 | Болт с шайбой | 12 |
| 06 | 263G4-10122 | Кронштейн | 1 |
| 07 | 01183-10025 | Болт с шайбой | 4 |
| 08 | 263E4-10191 | Кронштейн | 1 |
| 09 | 01183-10020 | Болт с шайбой | 4 |
| 10 | 263G4-12001 | Крышка | 1 |
| 11 | 263G4-12121 | Винт | 29 |
| 12 | 263G4-12011 | Крышка | 1 |
| 14 | 263G4-12022 | Крышка | 1 |
| 15 | 263G4-12032 | Крышка | 1 |
| 16 | 263G4-12231 | Зажим | 2 |
| 18 | 01033-08016 | Винт с шайбой | 3 |
| 19 | 263G4-12042 | Крышка | 1 |
| 20 | 263G4-12052 | Крышка | 1 |
| 22 | 263G4-12062 | Крышка | 1 |
| 23 | 263G4-12072 | Крышка | 1 |
| 25 | 01100-06016 | Болт | 2 |
| 26 | 26264-12101 | Шайба | 2 |
| 27 | 263G4-12081 | Крышка | 1 |
| 28 | 263G4-12091 | Крышка | 1 |
| 30 | 263G2-43931 | Самонарезающий винт | 2 |
| 31 | 263G4-12102 | Крышка | 1 |
| 32 | 263G4-12112 | Крышка | 1 |
| 41 | 26554-12001 | Колесо рулевое управление(DL009) | 1 |
| 44 | 263G4-12121 | Винт | 6 |
| 45 | 263E4-12281 | Кронштейн | 2 |
| 46 | 02000-00008 | Шайба | 8 |
| 47 | 263G4-10171 | Кронштейн | 2 |
| 48 | 26506-92291 | Гайка скорость | 2 |
| 49 | 01033-05020 | Винт | 2 |
| 50 | 263G4-10151 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
