Топливные трубопроводы [6CH, H3H, HCH, HEH, HSH] — HITACHI ZW250
Заводская схема «Топливные трубопроводы [6CH, H3H, HCH, HEH, HSH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

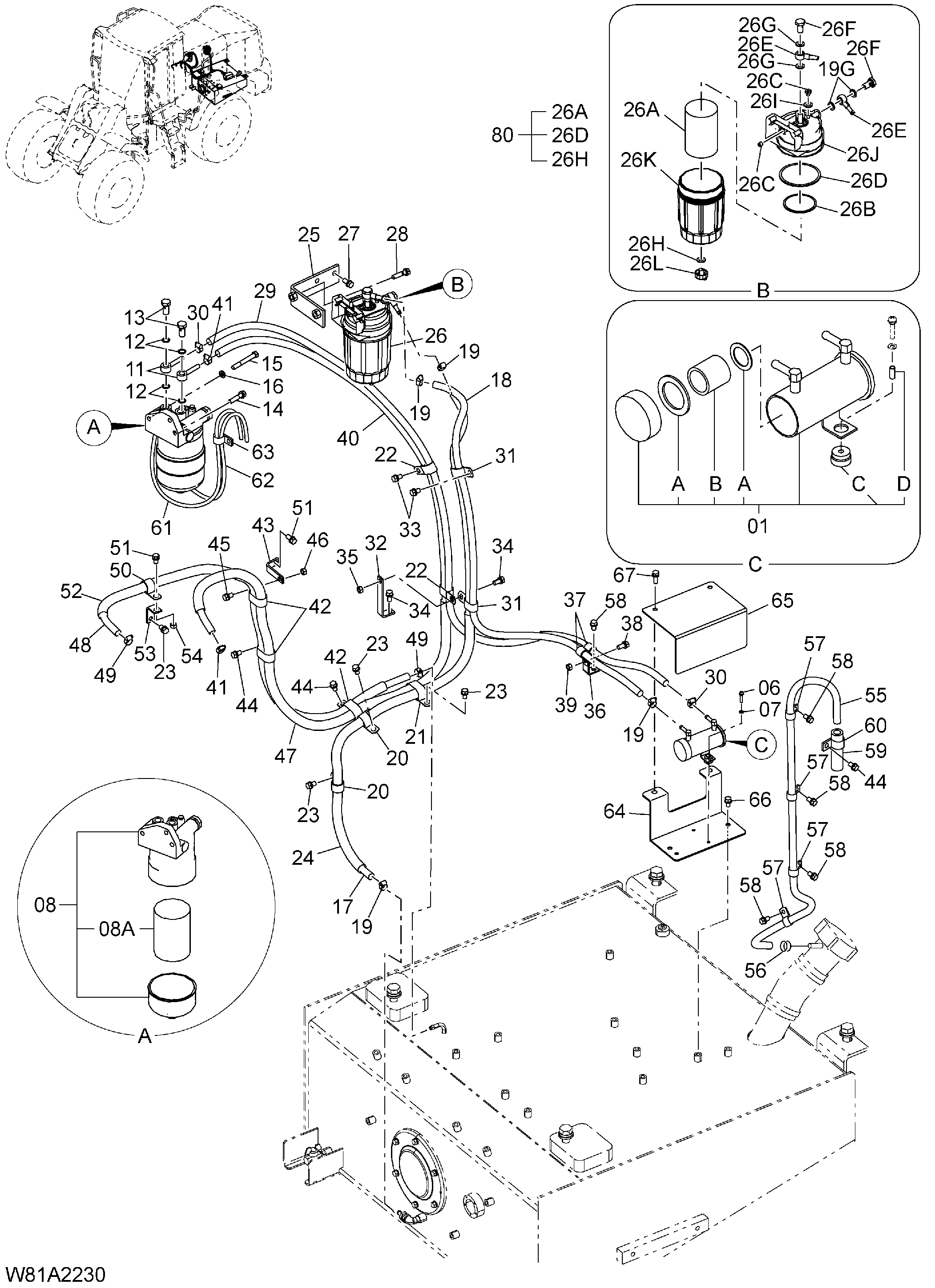

![Схема Топливные трубопроводы [6CH, H3H, HCH, HEH, HSH] HITACHI ZW250](/catalog-drawings/71/71f677b8-b9b6-410b-a4ad-1ff83717722f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4645227 | Насос | 1 |
| 01A | HL4658052 | Прокладка | 1 |
| 01B | HL4658053 | Сетчатый фильтр | 1 |
| 01C | 263G2-22511 | Уплотнительная втулка | 2 |
| 01D | 263G2-22521 | Втулка | 2 |
| 06 | 01183-05025 | Болт | 2 |
| 07 | 02000-00005 | Шайба | 2 |
| 08 | 263G2-22401 | Топливный фильтр | 1 |
| 08A | 263G1-07021 | Комплект элемент | 1 |
| 10 | 263G2-22411 | Пробка | 1 |
| 11 | 263G2-22421 | Трубка топливный | 2 |
| 12 | 263G2-22431 | Манжета | 4 |
| 13 | 263G2-22441 | Болт проушина | 2 |
| 14 | 01183-10040 | Болт | 2 |
| 15 | 01110-10080 | Болт | 1 |
| 16 | 02010-00010 | Шайба | 1 |
| 17 | 263G2-22451 | Шланг | 1 |
| 18 | 263G2-22461 | Шланг | 1 |
| 19 | 24067-62241 | Зажим | 4 |
| 20 | 263G2-43321 | Зажим | 2 |
| 21 | 263G2-43451 | Зажим | 1 |
| 22 | 263G2-43431 | Хомут | 2 |
| 23 | 01183-10016 | Болт | 4 |
| 24 | 04762-19090 | Трубка | 1 |
| 25 | 263G2-20061 | Кронштейн | 1 |
| 26 | HL4645228 | Топливный фильтр | 1 |
| 26B | HL4653190 | Кольцо | 1 |
| 26C | HL4653191 | Пробка воздушный | 1 |
| 26D | HL4653195 | Уплотнительное кольцо | 1 |
| 26E | HL4326742 | Трубка | 2 |
| 26F | HL4326740 | Болт | 2 |
| 26G | HL4326741 | Прокладка | 4 |
| 26H | HL4653194 | Прокладка | 1 |
| 26I | HL4653192 | Прокладка | 1 |
| 26J | HL4653187 | Головка | 1 |
| 26K | HL4653189 | Корпус фильтр | 1 |
| 26L | HL4653193 | Пробка дренажный | 1 |
| 27 | 01183-10025 | Болт | 2 |
| 28 | 01183-10040 | Болт | 2 |
| 29 | 263H2-22031 | Шланг | 1 |
| 30 | 24067-62241 | Зажим | 2 |
| 31 | 263G2-43431 | Хомут | 2 |
| 32 | 26826-72021 | Кронштейн | 1 |
| 33 | 01183-10016 | Болт | 2 |
| 34 | 01183-10020 | Болт | 2 |
| 35 | 01401-10010 | Гайка | 1 |
| 36 | 263J2-22818 | Кронштейн | 1 |
| 37 | 263G2-43281 | Хомут | 2 |
| 38 | 01183-10020 | Болт | 1 |
| 39 | 01401-10010 | Гайка | 1 |
| 40 | 26602-22181 | Шланг | 1 |
| 41 | 24067-62241 | Зажим | 2 |
| 42 | 263G2-43451 | Зажим | 3 |
| 43 | 26612-42081 | Кронштейн | 1 |
| 44 | 01183-10016 | Болт | 3 |
| 45 | 01183-10020 | Болт | 1 |
| 46 | 01401-10010 | Гайка | 1 |
| 47 | 04762-19145 | Трубка | 1 |
| 48 | 263G2-22341 | Шланг | 1 |
| 49 | 24067-62241 | Зажим | 2 |
| 50 | 263G2-43321 | Зажим | 1 |
| 51 | 01183-10016 | Болт | 2 |
| 52 | 04762-19135 | Трубка | 1 |
| 53 | 263J2-22181 | Кронштейн | 1 |
| 54 | 01401-10010 | Гайка | 1 |
| 55 | 263G2-22321 | Шланг | 1 |
| 56 | 24067-62241 | Зажим | 1 |
| 57 | 263G2-43281 | Зажим | 4 |
| 58 | 01183-10016 | Болт | 5 |
| 59 | 04700-10015 | Шланг | 1 |
| 60 | 263G2-43341 | Зажим | 1 |
| 61 | 04720-08080 | Шланг | 1 |
| 62 | 04720-08055 | Шланг | 1 |
| 63 | 263G2-43411 | Хомут | 1 |
| 64 | 263G2-20101 | Кронштейн | 1 |
| 65 | 263G2-22491 | Пластина | 1 |
| 66 | 01183-10016 | Болт | 2 |
| 67 | 01183-10025 | Болт | 2 |
| 80 | HL4649267 замена: HL4676385 | Комплект элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
