Дверь(левый) — HITACHI ZW250

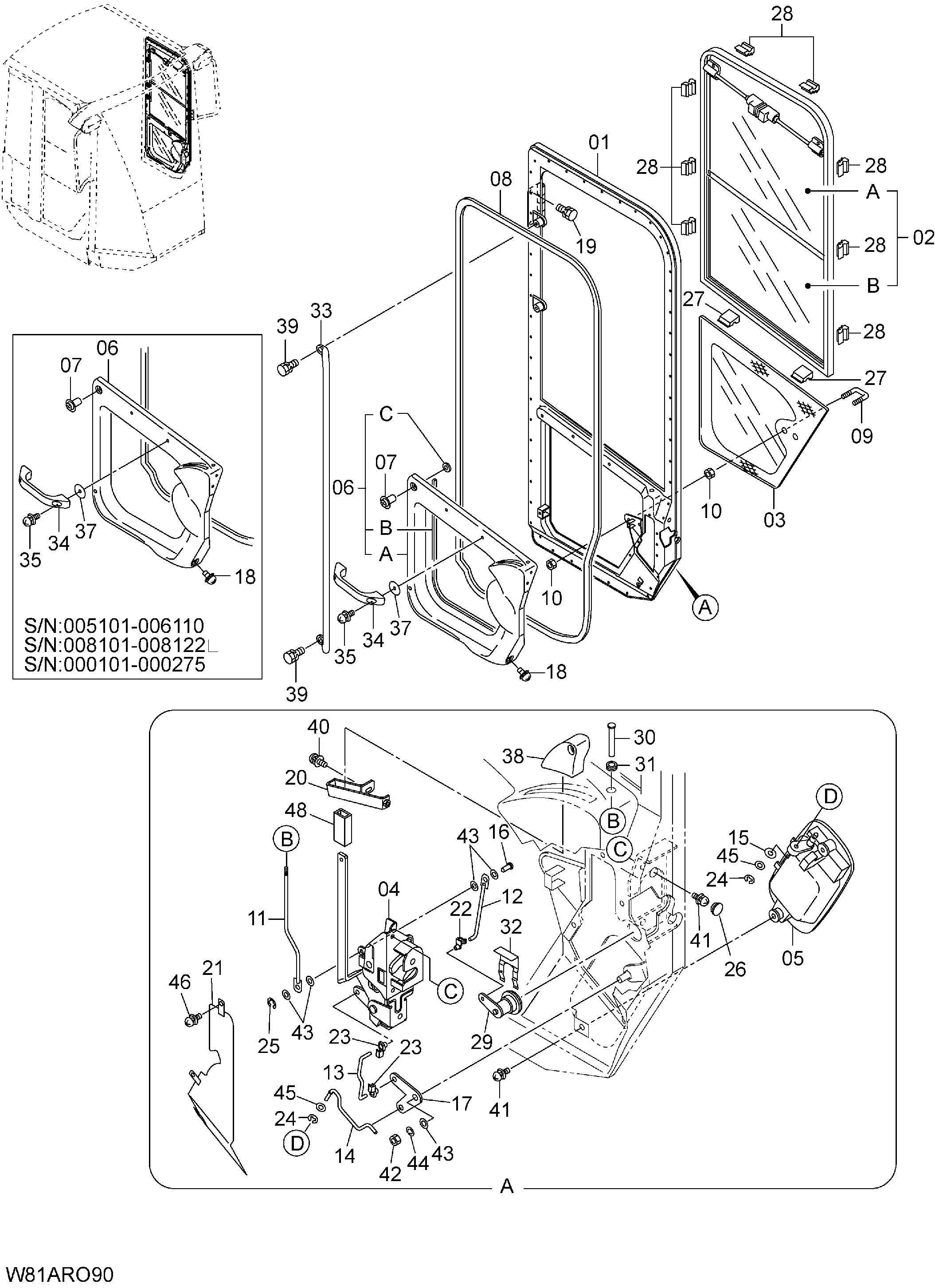

Заводская схема «Дверь(левый)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G6-74161 замена: 263G6-74162 | Дверь в сборе LH | 1 | |
| 263G6-74162 замена: 263G6-74163 | Дверь в сборе LH | 1 | |
| 263G6-74163 замена: 263G6-74164 | Дверь в сборе LH | 1 | |
| 263G6-74164 | Дверь в сборе LH | 1 | |
| 01 | 263G6-76601 | Фламе | 1 |
| 02 | 263G6-76611 | Рамка окна | 1 |
| 02A | 263G6-78661 | Стекло верхний | 1 |
| 02B | 263G6-78671 | Стекло нижний | 1 |
| 03 | 263G6-76621 замена: 263G6-76622 | Стекло | 1 |
| 03 | 263G6-76622 | Стекло | 1 |
| 04 | 263G6-76631 | Замок двери | 1 |
| 05 | 263G6-76641 | Рукоятка наружный | 1 |
| 06 | 263G6-76651 замена: 263G6-76341 | Трим внутренний | 1 |
| 06 | 263G6-76341 | Трим внутренний в сборе | 1 |
| 06A | 263G6-76651 | Трим внутренний | 1 |
| 06B | 263G6-77241 | Резиновая прокладка | 1 |
| 06C | 263G6-77251 | Проставка | 1 |
| 07 | 263G6-74491 | Фастенер | 1 |
| 08 | 263G6-76671 | Стрип веатхер | 1 |
| 09 | 263G6-76681 | U болт | 1 |
| 10 | 263G6-76691 | Гайка | 4 |
| 11 | 263G6-76701 | Шток (1) | 1 |
| 12 | 263G6-76711 | Шток (2) | 1 |
| 13 | 263G6-76721 | Шток (3) | 1 |
| 14 | 263G6-76731 | Шток (4) | 1 |
| 15 | 263G6-76741 | Шайба | 1 |
| 16 | 263G6-76751 | Палец | 1 |
| 17 | 263G6-76761 | Тяга | 1 |
| 18 | 263G6-75081 | Винт | 1 |
| 19 | 263G6-77071 | Болт | 4 |
| 20 | 263G6-76781 | Направляющая рычаг | 1 |
| 21 | 263G6-76791 | Крышка | 1 |
| 22 | 263G6-76801 | Держатель шток | 1 |
| 23 | 263G6-76811 | Держатель тяга | 2 |
| 24 | 263G6-76821 | E кольцо | 2 |
| 25 | 263G6-76831 | E кольцо | 1 |
| 26 | 263G6-76841 | Пробка | 3 |
| 27 | 263G6-76851 | Резиновая подушка | 2 |
| 28 | 263G6-76861 | Резиновая подушка | 8 |
| 29 | 263G6-76871 | Гидроцилиндр шпонка | 1 |
| 30 | 263G6-76881 | Ручка | 1 |
| 31 | 263G6-76891 | Уплотнительная втулка | 1 |
| 32 | 263G6-76901 | Килп | 1 |
| 33 | 263G6-76911 | Ханд направляющая | 1 |
| 34 | 263G6-76921 | Рукоятка | 1 |
| 35 | 263G6-76931 | Винт | 2 |
| 36 | 263G6-76941 | Резиновая прокладка | 1 |
| 37 | 263G6-76951 | Проставка | 2 |
| 38 | 263G6-77061 | Рукоятка | 1 |
| 39 | 263G6-76961 | Болт | 2 |
| 40 | 263G6-76971 | Винт | 2 |
| 41 | 263G6-76981 | Винт | 5 |
| 42 | 263G6-76991 | Гайка | 1 |
| 43 | 263G6-77001 | Шайба | 5 |
| 44 | 263G6-77011 | Шайба | 1 |
| 45 | 263G6-77021 | Шайба | 2 |
| 46 | 263G6-77031 | Винт | 4 |
| 47 | 263G6-77041 | Манжета | 1 |
| 48 | 263G6-77051 | Крышка резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
