LOG грейфер трубопроводы(TLZ080) — HITACHI ZW250

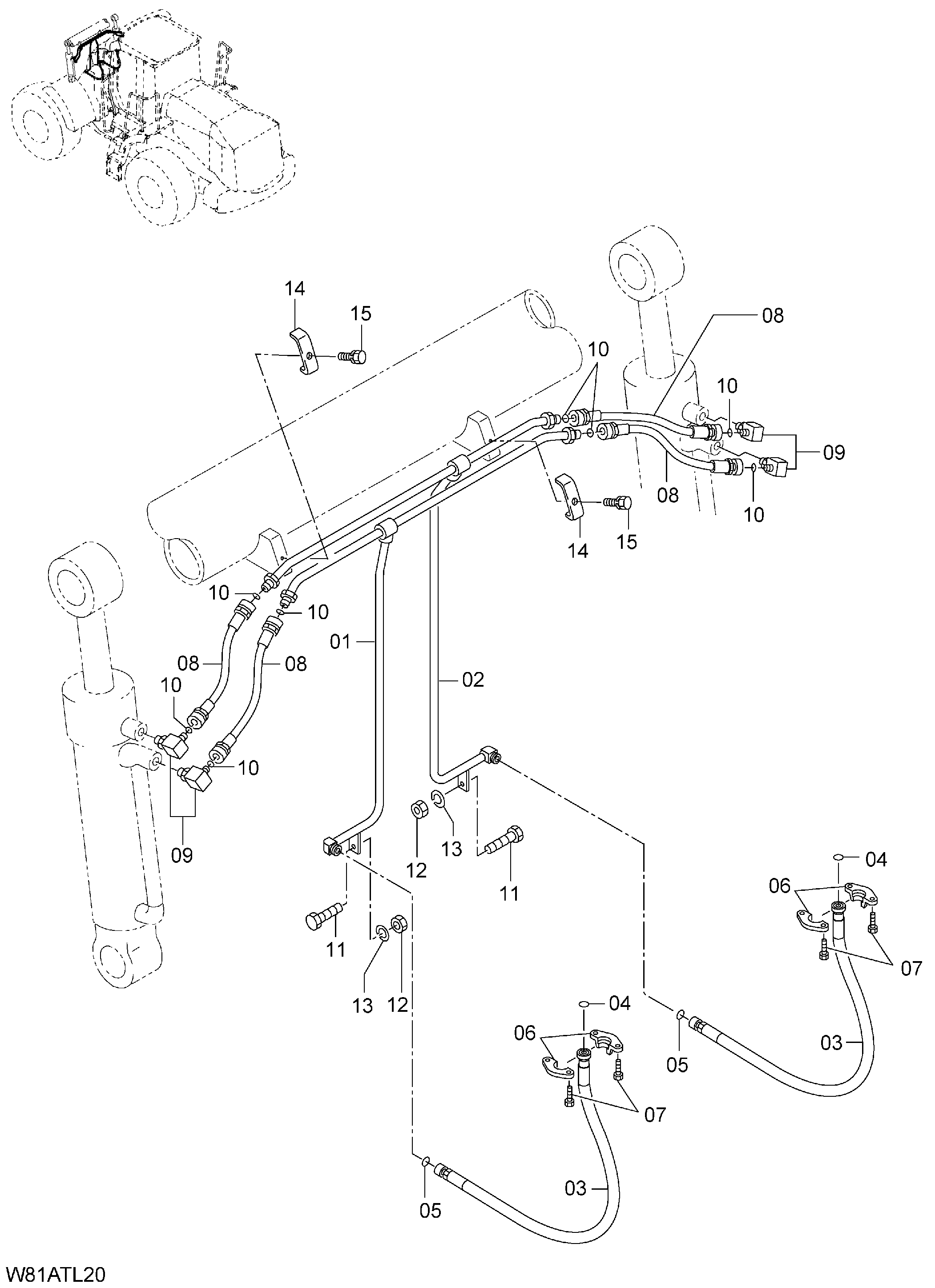

Заводская схема «LOG грейфер трубопроводы(TLZ080)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563H8-81481 | Логгер в сборе | 1 | |
| 01 | 563H8-81501 | Трубка, LH | 1 |
| 02 | 563H8-81511 | Трубка, RH | 1 |
| 03 | 563H8-83961 | Шланг | 2 |
| 04 | 26607-62621 | Уплотнительное кольцо | 2 |
| 05 | HL4187308 | Уплотнительное кольцо | 2 |
| 06 | 26607-62561 | Фланец, сприт | 4 |
| 07 | 01116-10030 | Болт | 8 |
| 08 | 563G8-83921 | Шланг | 4 |
| 09 | HLA853364 | Угловой штуцер | 4 |
| 10 | HL41389383 | Уплотнительное кольцо | 8 |
| 11 | 01110-12030 | Болт | 2 |
| 12 | 01401-00012 | Гайка | 2 |
| 13 | 02010-00012 | Шайба | 2 |
| 14 | HL4189858 | Хомут, трубка | 4 |
| 15 | 01183-12055 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
