Муфта в сборе 3 и 4 [6CH, HCH, HEH] — HITACHI ZW250

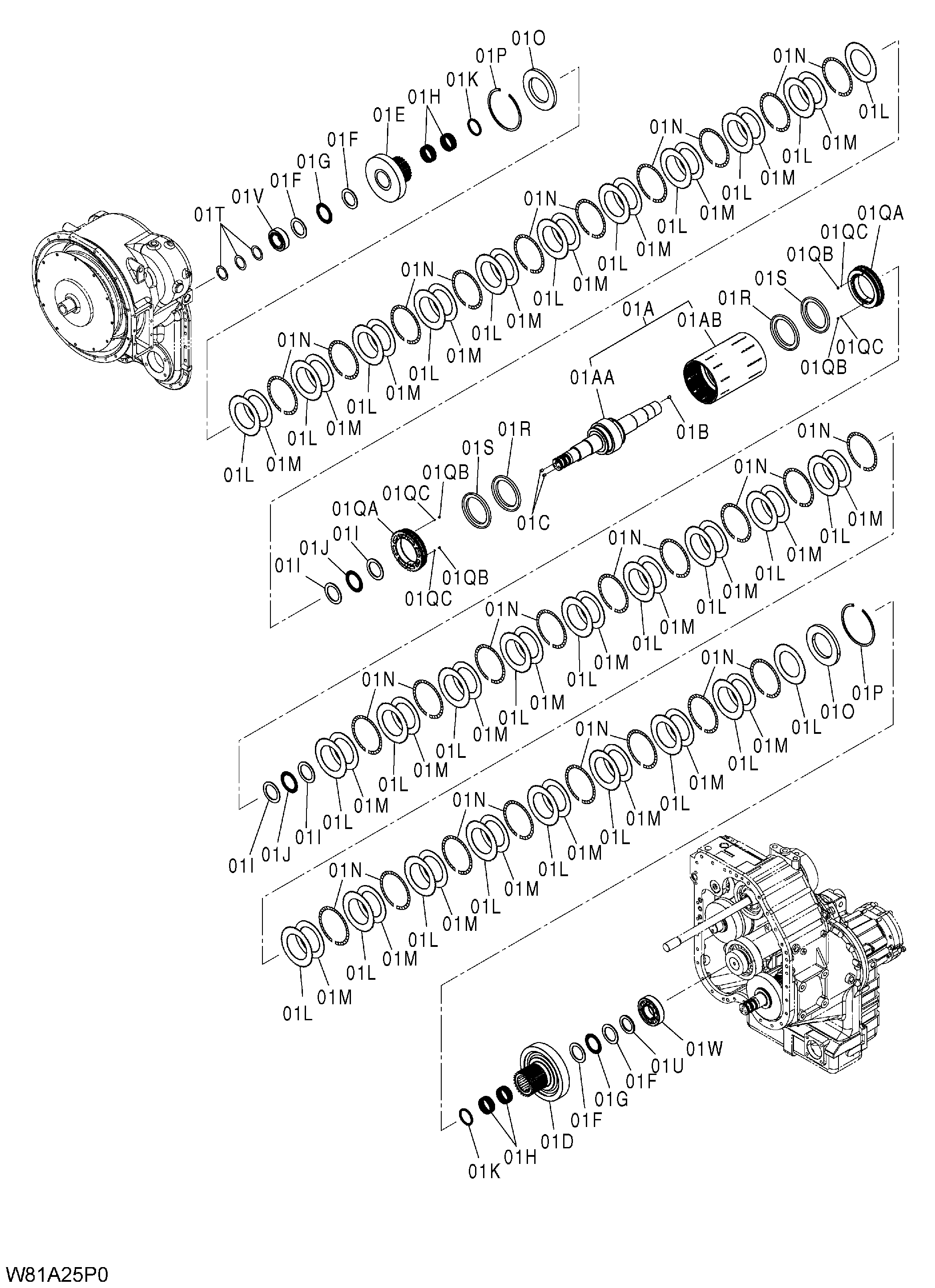

Заводская схема «Муфта в сборе 3 и 4 [6CH, HCH, HEH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	163H2-50001	Трансмиссия	1
	163H2-50002	Трансмиссия	1
01A	163J2-50261	Вал и барабан в сборе	1
01A	163J2-50262	Вал и барабан в сборе	1
01AA	163J2-52411	Вал	1
01AA	163J2-52412	Вал	1
01AB	163J2-52581	Барабан	1
01B	16662-52671	Дроссель	1
01B	163J2-55381	Дроссель	1
01C	14813-82341	Пробка	2
01D	163J2-52601	Шестерня	1
01E	163J2-52611	Шестерня	1
01F	19293-42131	Упорный шайба	4
01G	19293-42121	Упорный подшипник	2
01H	163J2-52551	Неедле подшипник	4
01I	163J2-52651	Упорный шайба	4
01J	163J2-52661	Упорный подшипник	2
01K	163J2-52671	Проставка	2
01L	163J2-52591	Пластина	29
01M	163J2-52501	Диск	27
01N	163J2-55251 замена: 163J2-55252	Пружина, обратный	27
01N	163J2-55252	Пружина, обратный	27
01O	163J2-52521	Концевой пластина	2
01P	16832-53031	Снапринг	2
01Q	163J2-50271	Поршень в сборе	2
01QB	163J2-54611	Сиденье	4
01QC	163J2-54071	Шарик	4
01R	16422-53701	Уплотнение кольцо	2
01S	16422-53741	Уплотнение кольцо	2
01T	16422-52741	Кольцо, уплотнение	3
01U	163J2-53031	Проставка	1
01V	202S3-55511 замена: 163F2-52541	Подшипник	1
01V	163F2-52541	Подшипник	1
01W	16762-53011 замена: 163J2-55411	Подшипник	1
01W	163J2-55411	Подшипник	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
