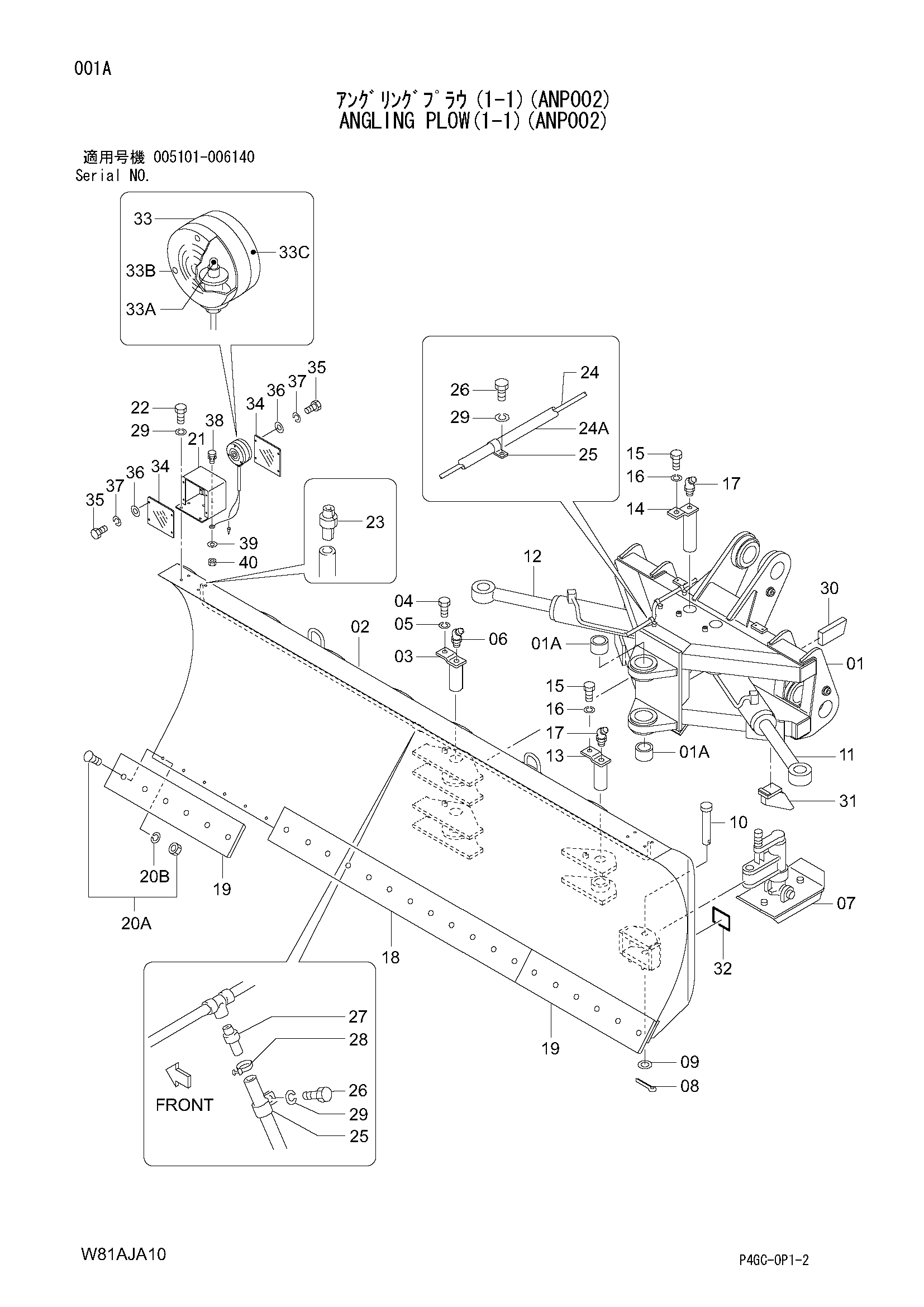

Поворотный плуг(1-1)(ANP002) — HITACHI ZW250

Заводская схема «Поворотный плуг(1-1)(ANP002)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	563H0-60011	Поворотный плуг	1
01	563H0-60021	Водило	1
01A	56503-20031	Втулка	2
02	56710-50671	Отвал	1
03	56503-20121	Палец	2
04	01116-12025	Болт	2
05	26096-42351	Шайба	2
06	04901-00160	Пресс-маслёнка	2
07	56560-54651	Башмак	2
08	02200-08050	Шплинт	2
09	02000-00030	Шайба	2
10	56311-65901	Палец	2
11	563G0-51101	Гидроцилиндр	1
12	563G0-51111	Гидроцилиндр	1
13	56503-20141	Палец	2
14	56503-20132	Палец	2
15	01116-12025	Болт	4
16	26096-42351	Шайба	4
17	04901-00160	Пресс-маслёнка	4
18	58793-12051	Кромка центральный	2
19	58793-12061	Кромка боковой	2
20	58793-12151	Болт	24
20A	58793-12071	Болт и гайка	24
20B	80430-00014	Шайба	24
21	56190-78011	Защита фонарь	2
22	01110-10025	Болт	8
23	56383-02321	Резиновый соединение	2
24	58491-65961	Проводка	1
24A	58491-64901	Защита шланга	1
25	26312-42391	Зажим	4
26	01110-10016	Болт	4
27	56383-02311	Резиновый соединение	1
28	04911-00014	Зажим	1
29	02010-00010	Шайба	12
30	563H0-62101	Ограничитель	2
31	563H0-62111	Ограничитель	2
33	56190-78001	Клеаранке фонарь	2
33A	56190-78031	Лампа(24V 6W)	1
33B	56190-78051	Рассеиватель	1
33C	56190-78041	Рассеиватель	1
34	56190-78021	Пластина крышка	4
35	01100-08020	Болт	16
36	02000-00008	Шайба	16
37	02010-00008	Шайба	16
38	01183-04030	Болт с шайбой	2
39	02000-00004	Шайба	2
40	01400-00004	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
