Смазка трубопроводы(1) [6CH, HCH, HEH] — HITACHI ZW250

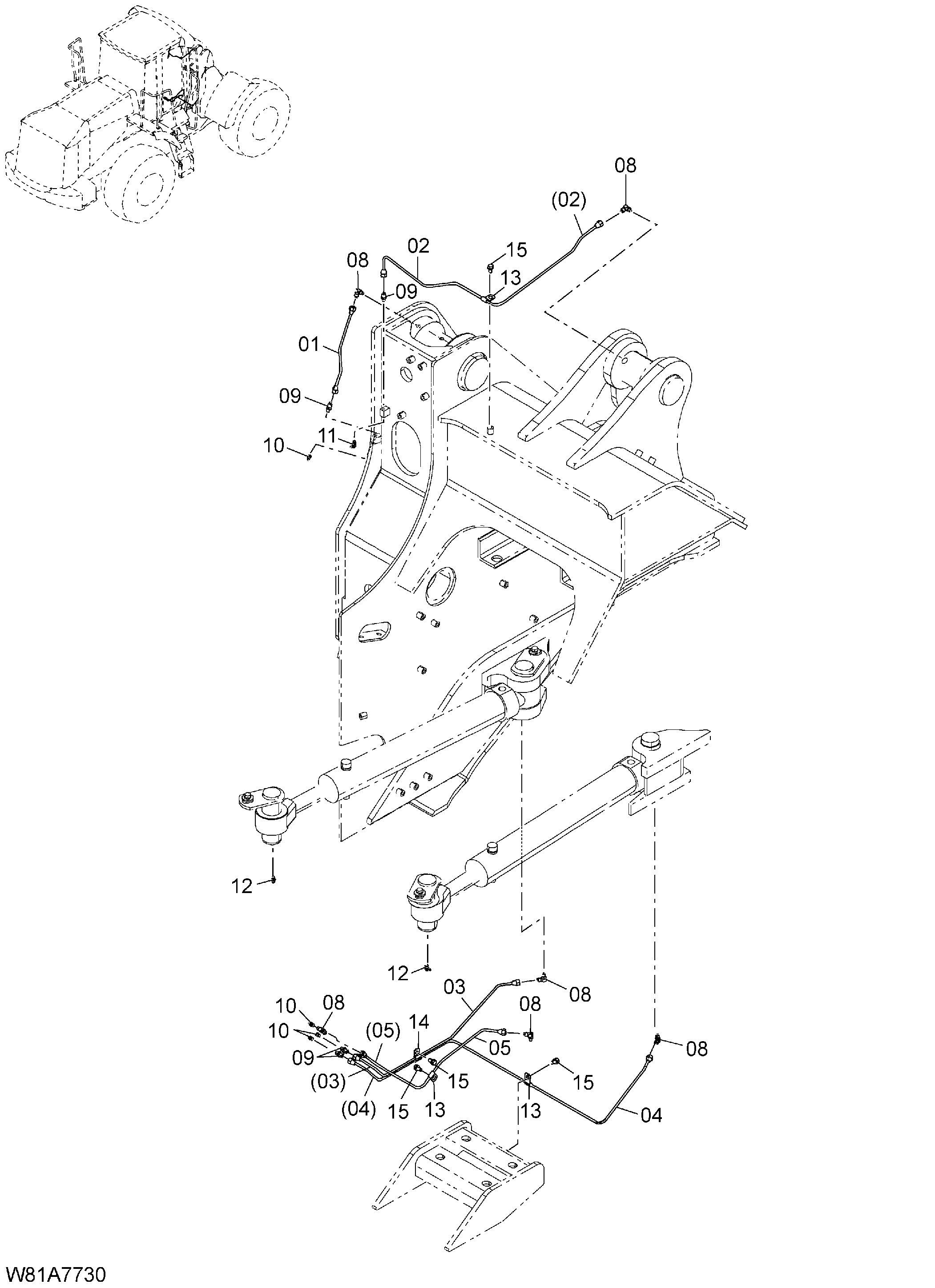

Заводская схема «Смазка трубопроводы(1) [6CH, HCH, HEH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Смазка трубопроводы(1) [6CH, HCH, HEH] HITACHI ZW250](/catalog-drawings/b8/b8453485-7681-49fd-80f7-8f3dcdd4d665.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-70011 | Трубка смазка | 2 |
| 02 | 263H7-70051 | Трубка смазка | 1 |
| 03 | 263H7-70061 | Трубка смазка LH | 1 |
| 04 | 263H7-70071 | Трубка смазка RH | 1 |
| 04 | 263H7-70111 | Трубка смазка RH | 1 |
| 05 | 263H7-70011 | Трубка смазка | 1 |
| 08 | 26605-42191 | Угловой штуцер фларе | 7 |
| 09 | 26435-42201 | Разъём | 5 |
| 10 | 04901-00100 | Пресс-маслёнка | 5 |
| 11 | 04901-00160 | Пресс-маслёнка | 1 |
| 12 | 04901-00190 | Пресс-маслёнка | 2 |
| 13 | 263G2-43221 | Хомут | 3 |
| 14 | 263G2-43391 | Хомут | 1 |
| 15 | 01183-10016 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
