Мост в сборе (правый) (3/4) (LSD) — HITACHI ZW250

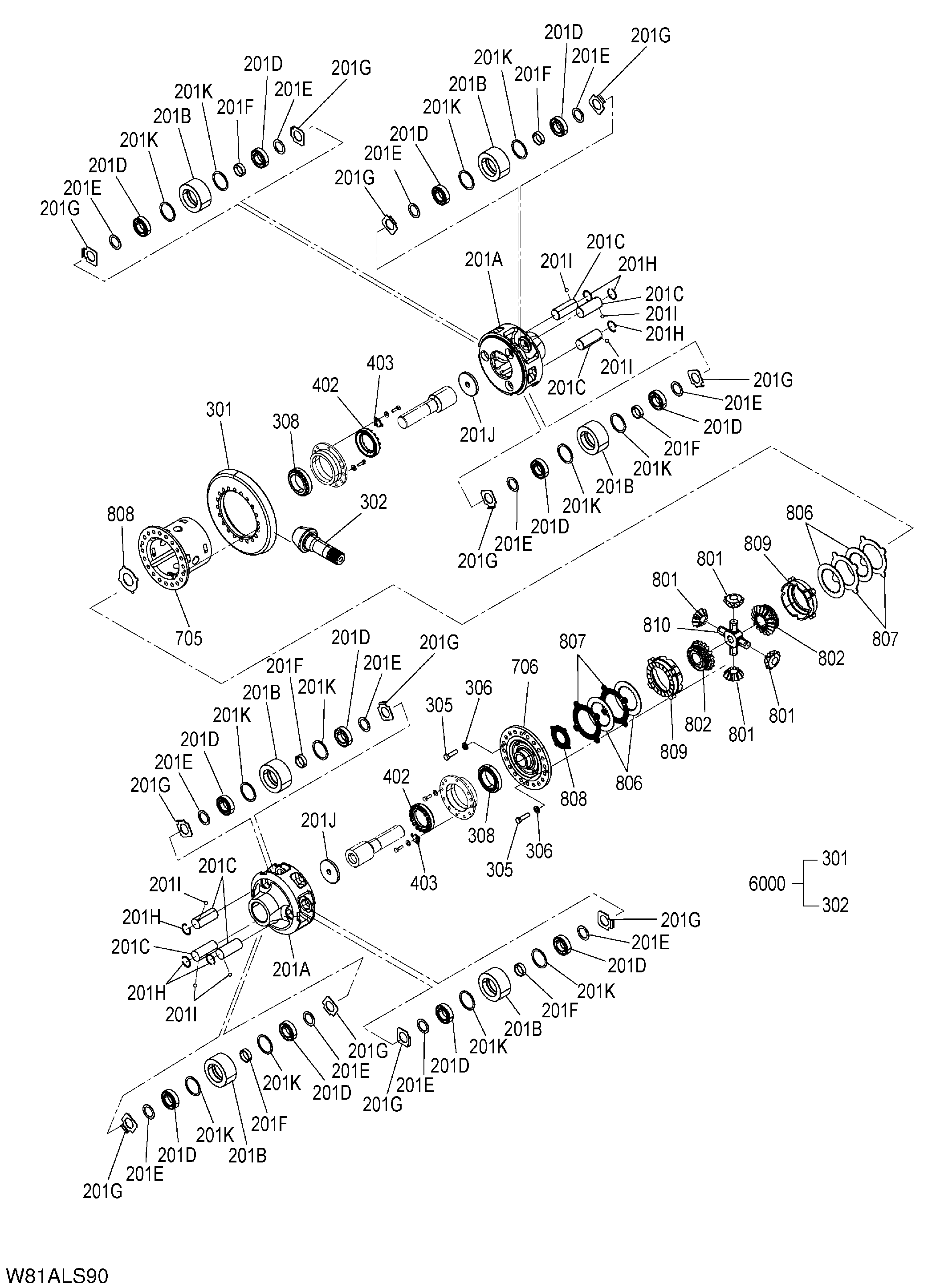

Заводская схема «Мост в сборе (правый) (3/4) (LSD)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163H3-00031 | Мост в сборе задний | 1 | |
| 201A | 163H3-02231 | Планет водило | 1 |
| 201A | 163H3-02232 | Планет водило | 1 |
| 201B | 163H3-02281 | Шестерня планет | 3 |
| 201B | 163H3-02282 | Шестерня планет | 3 |
| 201C | 163H3-02291 | Вал планет | 3 |
| 201D | 163H3-02301 | Подшипник | 6 |
| 201E | 101K3-43331 | Упорный шайба 3.0mm | 6 |
| 201E | 163H3-02351 | Упорный шайба 2.5mm | 6 |
| 201E | 163H3-02361 | Упорный шайба 2.0mm | 6 |
| 201F | 163H3-02271 | Втулка | 3 |
| 201G | 163H3-02311 | Упорная шайба | 6 |
| 201H | 163H3-02321 | Стопорное кольцо | 3 |
| 201I | 03190-00015 | Шарик | 3 |
| 201J | 16783-02251 замена: 163H3-02421 | Фиксатор пластина | 1 |
| 201J | 163H3-02421 | Фиксатор пластина | 1 |
| 201K | 02110-00100 | Кольцо, стопорный | 6 |
| 305 | 01106-16060 | Болт | 20 |
| 306 | 190A3-02051 | Шайба | 20 |
| 308 | 202N6-14171 | Подшипник | 2 |
| 308 | 163H3-02481 | Подшипник | 2 |
| 402 | 163H3-52211 | Гайка регулировка | 2 |
| 403 | 16763-52211 | Стопорная пластина | 2 |
| 705 | 163H3-52271 | Корпус A | 1 |
| 705 | 163H3-52272 | Корпус A | 1 |
| 706 | 163H3-52281 | Корпус B | 1 |
| 706 | 163H3-52282 | Корпус B | 1 |
| 801 | 16793-52031 | Шестерня ведущая шестерня | 4 |
| 802 | 163G3-52501 | Шестерня боковой | 2 |
| 806 | 163G3-52491 замена: 163H3-52321 | Диск | 4 |
| 806 | 163H3-52321 | Диск | 4 |
| 807 | 163G3-52481 замена: 163H3-52311 | Пластина | 4 |
| 807 | 163H3-52311 | Пластина 4.5mm | 4 |
| 807 | 163G3-52531 замена: 163H3-52341 | Пластина | 1 |
| 807 | 163H3-52341 | Пластина 5.0mm | 1 |
| 808 | 16793-52061 замена: 163H3-52331 | Пластина | 2 |
| 808 | 163H3-52331 | Пластина | 2 |
| 809 | 163G3-52471 | Кольцо давление | 2 |
| 810 | 16793-52081 | Спидер | 1 |
| 6000 | 163H3-57011 | Комплект шестерня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
