Крышка(3) [6CH, H3H, HCH, HEH, HSH] — HITACHI ZW250

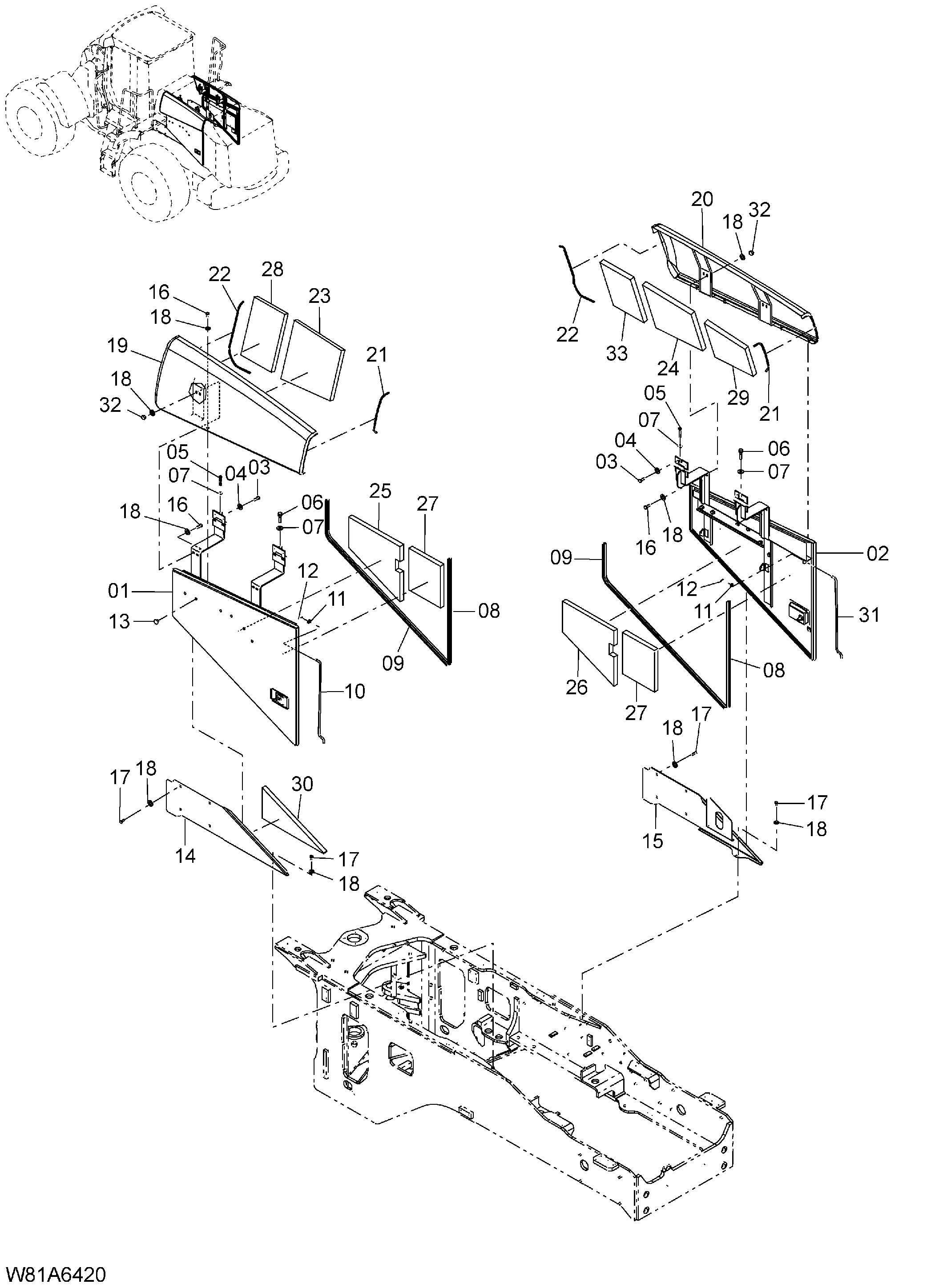

Заводская схема «Крышка(3) [6CH, H3H, HCH, HEH, HSH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка(3) [6CH, H3H, HCH, HEH, HSH] HITACHI ZW250](/catalog-drawings/39/39676759-a526-4dba-bc14-bac9ea2b03fd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-40601 | Панель боковой LH | 1 |
| 02 | 263G6-40611 | Панель боковой RH | 1 |
| 03 | 01183-12030 | Болт | 8 |
| 04 | 02000-00012 | Шайба | 8 |
| 05 | 01183-10060 | Болт | 2 |
| 06 | 01183-10040 | Болт | 2 |
| 07 | 26091-12081 | Шайба | 4 |
| 08 | 26606-43351 | Стрип веатхер | 2 |
| 09 | 26606-43291 | Стрип веатхер | 2 |
| 10 | 263G6-40781 | Шток LH | 1 |
| 11 | 02000-00010 | Шайба | 2 |
| 12 | 26067-42091 | Палец стопорный | 2 |
| 13 | 26426-78231 | Крышка отверстие | 12 |
| 14 | 263G6-44161 | Пластина LH | 1 |
| 15 | 263G6-40591 | Пластина | 1 |
| 16 | 01183-10025 | Болт | 16 |
| 17 | 01183-10025 | Болт | 10 |
| 18 | 02000-00010 | Шайба | 34 |
| 19 | 263G6-40261 | Крышка боковой LH | 1 |
| 20 | 263G6-40271 | Крышка боковой RH | 1 |
| 21 | 263G6-44801 | Стрип веатхер | 2 |
| 22 | 263G6-44791 | Стрип веатхер | 2 |
| 23 | 263G6-44701 | Коврик соунд прооф | 1 |
| 24 | 263G6-44711 | Коврик соунд прооф | 1 |
| 25 | 263G6-44721 | Коврик соунд прооф | 1 |
| 26 | 263G6-44731 | Коврик соунд прооф | 1 |
| 27 | 263G6-44741 | Коврик соунд прооф | 2 |
| 28 | 263G6-44751 | Коврик соунд прооф | 1 |
| 29 | 263G6-44771 | Коврик соунд прооф | 1 |
| 30 | 263G6-44851 | Коврик соунд прооф | 1 |
| 31 | 263G6-70491 | Шток RH | 1 |
| 32 | 01401-00010 | Гайка | 8 |
| 33 | 263G6-44761 | Коврик соунд прооф | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
