Карданный вал вал (F) [6CH, HCH, HEH] — HITACHI ZW250
Заводская схема «Карданный вал вал (F) [6CH, HCH, HEH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

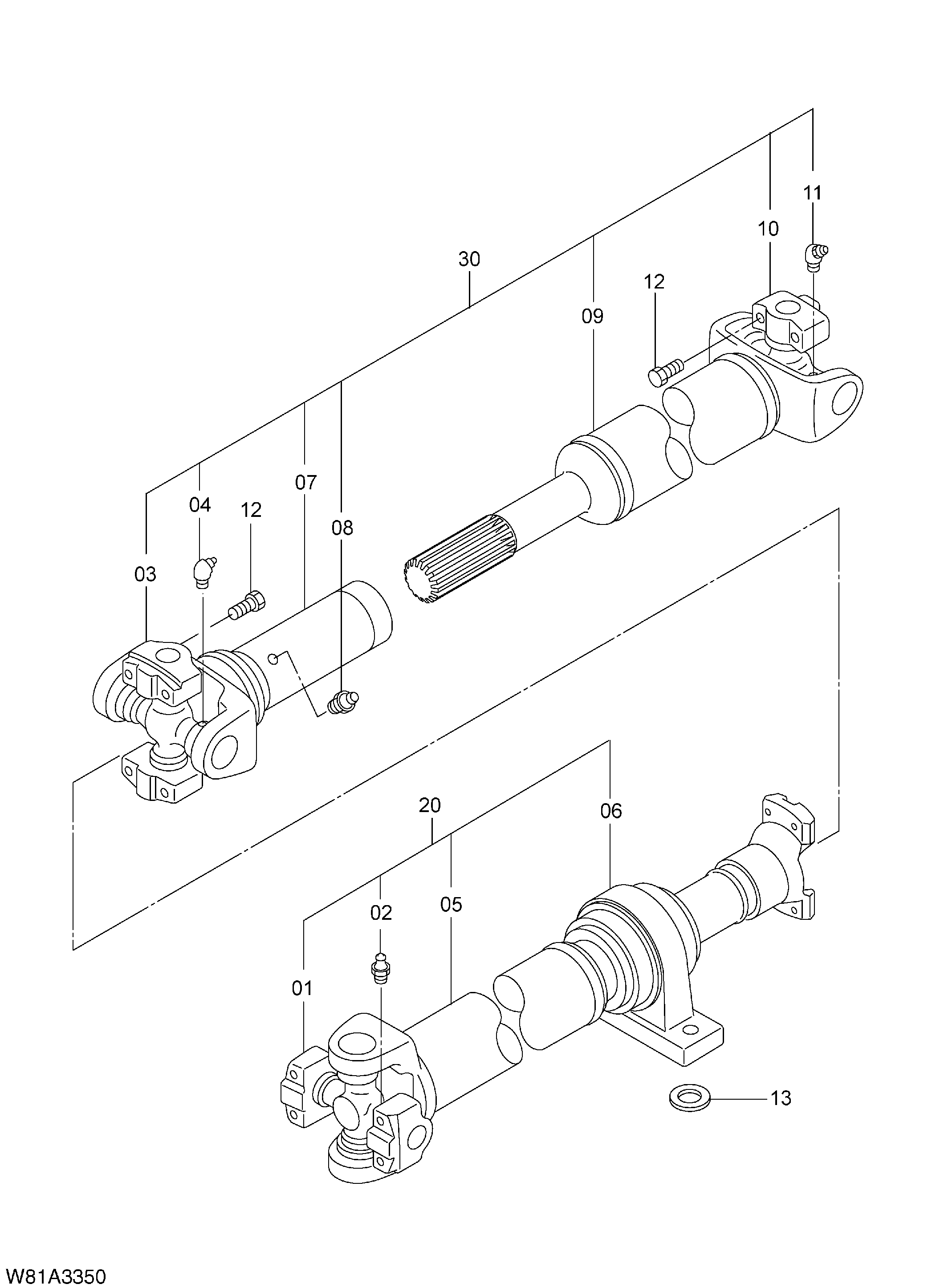

![Схема Карданный вал вал (F) [6CH, HCH, HEH] HITACHI ZW250](/catalog-drawings/14/14d94eab-d8c7-421e-b94e-2f85df45ae4f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G3-30051 | Карданный вал вал передний | 1 | |
| 01 | 26563-37001 | Соединение универсальный | 1 |
| 02 | 26563-37011 | Пресс-маслёнка | 1 |
| 03 | 26563-37021 | Соединение универсальный | 1 |
| 04 | 26563-37031 | Пресс-маслёнка | 1 |
| 05 | 263G3-37011 | Вилка вал | 1 |
| 06 | 26563-37131 | Блок пиллов | 1 |
| 08 | 26563-37091 | Пресс-маслёнка | 1 |
| 10 | 26563-37001 | Соединение универсальный | 1 |
| 11 | 26563-37011 | Пресс-маслёнка | 1 |
| 12 | 26563-37111 | Болт | 12 |
| 13 | 26563-37121 | Шайба | 2 |
| 20 | 263G3-37061 | Узел в сборе | 1 |
| 30 | 263G3-37071 | Узел в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
