Пол плата(5) — HITACHI ZW250

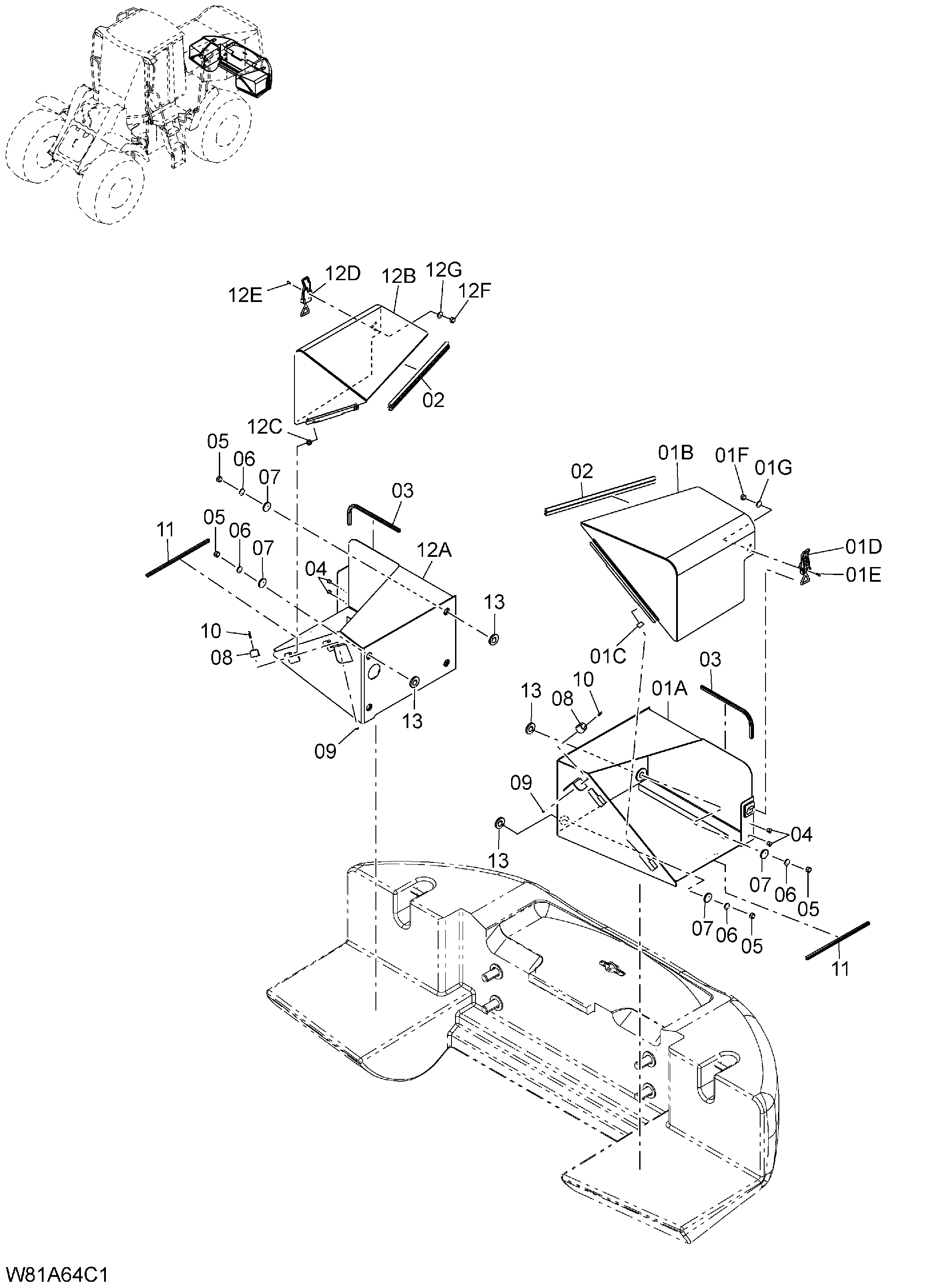

Заводская схема «Пол плата(5)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-50472 | Аккумулятор короб в сборе LH | 1 |
| 01A | 263G6-50492 | Аккумулятор короб базовый | 1 |
| 01B | 263G6-50512 | Аккумулятор крышка в сборе LH | 1 |
| 01C | 26606-52511 | Втулка | 2 |
| 01D | 263G6-54361 | Зажим | 1 |
| 01E | 01300-04012 | Болт | 3 |
| 01F | 01400-00004 | Гайка | 3 |
| 01G | 02000-00004 | Шайба | 3 |
| 02 | 263G6-53031 | Стрип веатхер | 2 |
| 03 | 263G6-53021 | Стрип веатхер | 2 |
| 04 | 26754-12491 | Пробка отверстие | 4 |
| 05 | 01401-00012 | Гайка | 8 |
| 06 | 02010-00012 | Шайба | 8 |
| 07 | 26096-42351 | Шайба | 8 |
| 08 | 26506-52111 | Резиновая подушка | 2 |
| 09 | 01400-00005 | Гайка | 2 |
| 10 | 01031-05025 | Винт | 2 |
| 11 | 263G6-54071 | Стрип веатхер | 2 |
| 12 | 263G6-50482 | Аккумулятор короб в сборе RH | 1 |
| 12A | 263G6-50502 | Аккумулятор короб базовый | 1 |
| 12B | 263G6-50522 | Аккумулятор крышка в сборе RH | 1 |
| 12C | 26606-52511 | Втулка | 2 |
| 12D | 263G6-54361 | Зажим | 1 |
| 12E | 01300-04012 | Болт | 3 |
| 12F | 01400-00004 | Гайка | 3 |
| 12G | 02000-00004 | Шайба | 3 |
| 13 | 02000-00016 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
