Пол плата(2) [6CH, H3H, HCH, HEH, HSH] — HITACHI ZW250

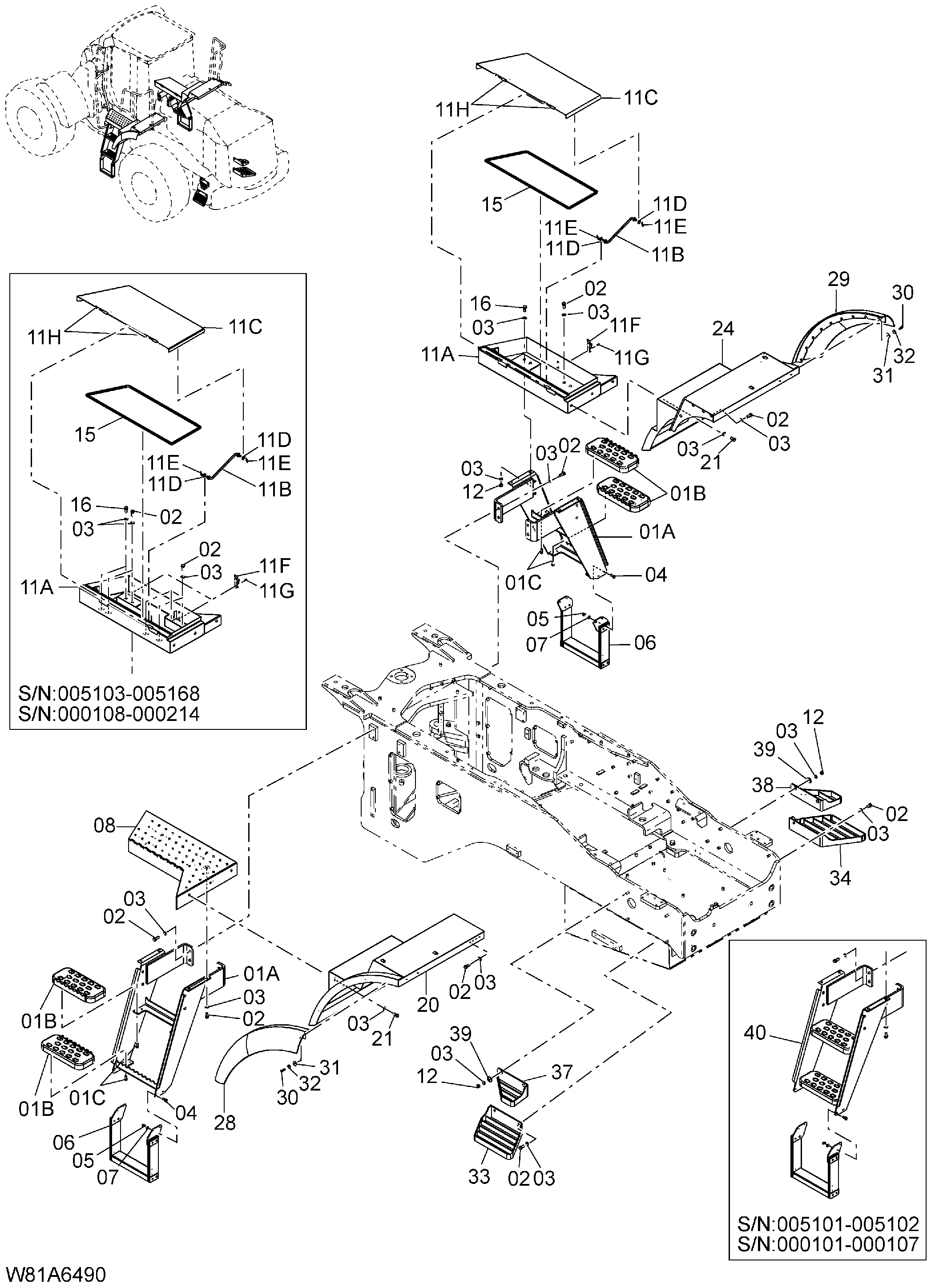

Заводская схема «Пол плата(2) [6CH, H3H, HCH, HEH, HSH]» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263G6-50012	Ступень в сборе	2
01A	263G6-50581	Кронштейн	1
01B	263G6-50591	Ступень	2
01C	01183-10025	Болт с шайбой	8
02	01183-12030	Болт с шайбой	26
02	01183-12030	Болт с шайбой	30
03	02000-00012	Шайба	42
03	02000-00012	Шайба	50
04	01183-10025	Болт с шайбой	8
05	01401-00010	Гайка	8
06	26556-50271	Ступень в сборе	2
07	02000-00010	Шайба	8
08	263G6-50421	Декк пластина в сборе	1
11	263G6-50341 замена: 263G6-50342	Инструмент короб в сборе	1
11	263G6-50342	Инструмент короб в сборе	1
11A	263G6-50321 замена: 263G6-50322	Короб в сборе	1
11A	263G6-50322	Короб в сборе	1
11B	263G6-50411	Шток в сборе	1
11C	263G6-50331 замена: 263G6-50322	Крышка в сборе	1
11C	263G6-50332	Крышка в сборе	1
11D	26606-92571	Шайба	2
11E	26067-42081	Палец стопорный	2
11F	26196-44361	Зажим	2
11F	26196-44361	Зажим	1
11G	01103-05014	Болт	4
11G	01103-05014	Болт	2
11H	26606-52511	Втулка	2
12	01401-00012	Гайка	8
12	01401-00012	Гайка	12
15	263G6-53431 замена: 263G6-54311	Стрип веатхер	1
15	263G6-54311	Стрип веатхер	1
16	01183-12035	Болт с шайбой	2
20	263G6-50351	Задний крыло в сборе LH	1
21	01183-12025	Болт с шайбой	6
24	263G6-50361	Задний крыло в сборе RH	1
28	263G6-53241	Крышка задний крыло LH	1
29	263G6-53251	Крышка задний крыло RH	1
30	01100-08025	Болт	8
31	26606-52721	Шайба	8
32	21471-22311 замена: 02000-00008	Шайба	8
32	02000-00008	Шайба	8
33	263G6-50452	Задний ступень в сборе LH	1
34	263G6-50462	Задний ступень в сборе RH	1
37	263G6-50551	Задний ступень в сборе LH	1
38	263G6-50561	Задний ступень в сборе RH	1
39	26096-42351	Шайба	4
40	263G6-50011	Ступень	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
