Основные гидролинии(4) — HITACHI ZW250

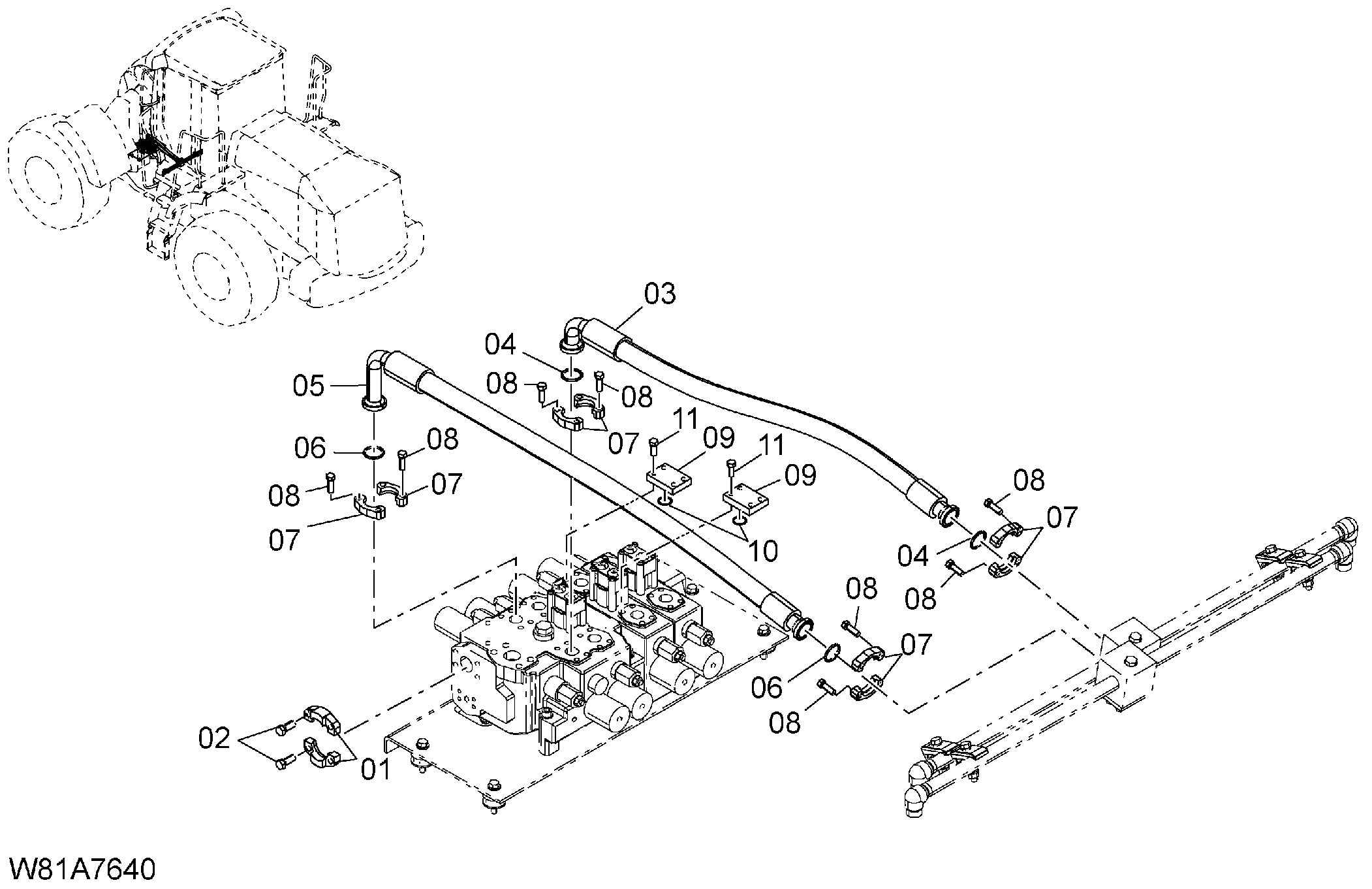

Заводская схема «Основные гидролинии(4)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26607-62581 | Разъёмный фланец | 2 |
| 02 | 01116-12030 | Болт | 4 |
| 03 | 263H7-62491 | Шланг в сборе | 1 |
| 04 | 26607-62631 | Уплотнительное кольцо | 2 |
| 05 | 263H7-62501 | Шланг в сборе | 1 |
| 06 | 26607-62631 | Уплотнительное кольцо | 2 |
| 07 | 26607-62571 | Франге сприт | 8 |
| 08 | 01116-10030 | Болт | 16 |
| 09 | 26927-62291 | Пластина | 2 |
| 10 | 26607-62631 | Уплотнительное кольцо | 2 |
| 11 | 01116-10030 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
