Гидромотор вентилятор [6CH, H3H, HCH, HEH, HSH] (FPM001) — HITACHI ZW250
Заводская схема «Гидромотор вентилятор [6CH, H3H, HCH, HEH, HSH] (FPM001)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.

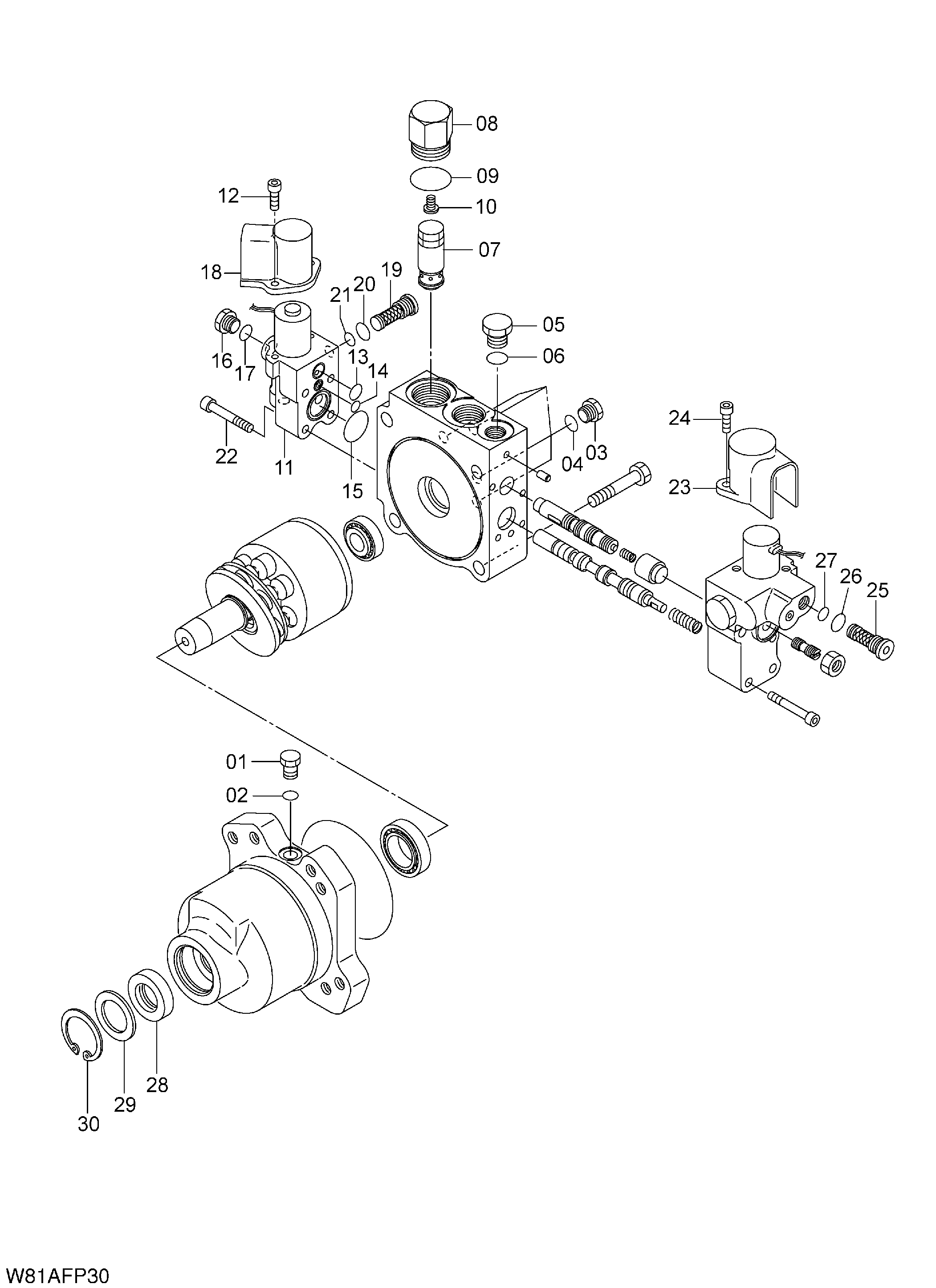

![Схема Гидромотор вентилятор [6CH, H3H, HCH, HEH, HSH] (FPM001) HITACHI ZW250](/catalog-drawings/0a/0a3f2c2f-fb3b-49f8-9a73-9584afc361d2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G2-12291 замена: 263G2-12292 | Гидромотор | 1 | |
| 01 | 26837-38251 | Пробка | 1 |
| 02 | 26837-38211 | Уплотнительное кольцо | 1 |
| 03 | 263G2-17111 | Пробка | 4 |
| 04 | 26837-38221 | Уплотнительное кольцо | 4 |
| 05 | 26837-38271 | Пробка | 1 |
| 06 | 26837-38231 | Уплотнительное кольцо | 1 |
| 07 | 263G2-17121 | Предохранительный клапан | 1 |
| 08 | 36837-38301 | Пробка | 1 |
| 09 | 26837-38241 | Уплотнительное кольцо | 1 |
| 10 | 36837-38311 | Пружина | 1 |
| 11 | 263G2-17131 | Пилотный клапан (A) | 1 |
| 12 | 26837-38161 | Болт | 2 |
| 13 | 263G2-17141 | Уплотнительное кольцо | 1 |
| 14 | 26837-38191 | Уплотнительное кольцо | 1 |
| 15 | 26837-38331 | Уплотнительное кольцо | 1 |
| 16 | 26837-38251 | Пробка | 1 |
| 17 | 26837-38211 | Уплотнительное кольцо | 1 |
| 18 | 26837-38291 | Крышка | 1 |
| 19 | 263G2-17151 | Фильтр | 1 |
| 20 | 26837-38231 | Уплотнительное кольцо | 1 |
| 21 | 263G2-17161 | Уплотнительное кольцо | 1 |
| 22 | 263G2-17171 | Болт | 4 |
| 23 | 26837-38291 | Крышка | 1 |
| 24 | 26837-38161 | Болт | 2 |
| 25 | 263G2-17151 | Фильтр | 1 |
| 26 | 26837-38231 | Уплотнительное кольцо | 1 |
| 27 | 263G2-17181 | Уплотнительное кольцо | 1 |
| 28 | 26837-38351 | Масляное уплотнение | 1 |
| 29 | 26837-38281 | Проставка | 1 |
| 30 | 26837-38181 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
