Рулевое управление колумн(внутренний) — HITACHI ZW250

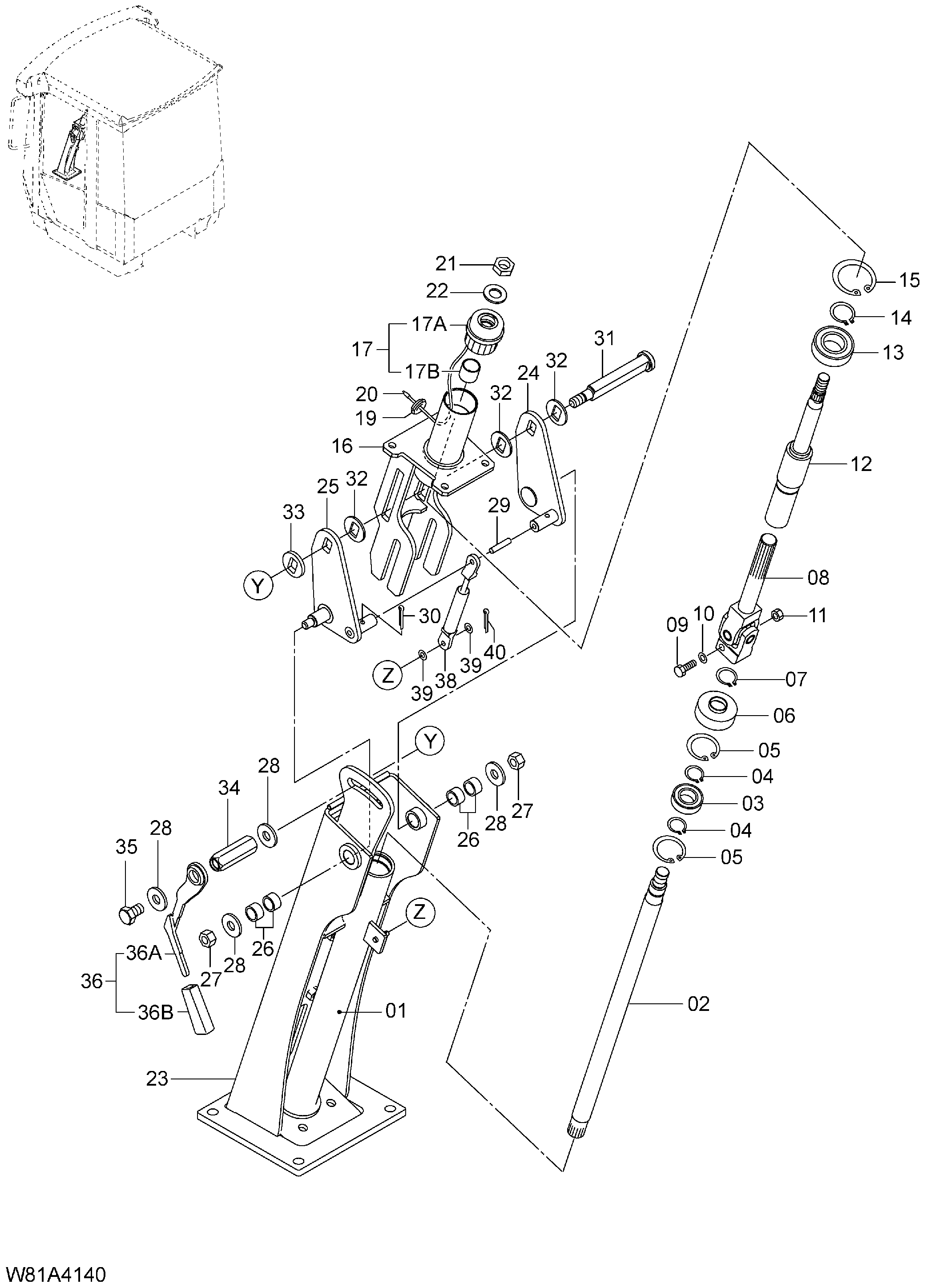

Заводская схема «Рулевое управление колумн(внутренний)» для HITACHI ZW250. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G4-10101 | Колумн в сборе | 1 | |
| 02 | 263G4-12311 | Вал | 1 |
| 03 | 26314-12161 | Подшипник | 1 |
| 04 | 02100-00020 | Кольцо стопорный | 2 |
| 05 | 02110-00037 | Кольцо стопорный | 2 |
| 06 | 263G4-12321 | Крышка | 1 |
| 07 | 02100-00022 | Кольцо стопорный | 1 |
| 08 | 263G4-12331 | Вал | 1 |
| 09 | 263G4-12341 | Болт | 1 |
| 10 | 263G4-12351 | Шайба | 1 |
| 11 | 263G4-12361 | Гайка | 1 |
| 12 | 263G4-12371 | Вал рукоятка | 1 |
| 12 | 263G4-12372 | Вал рукоятка | 1 |
| 13 | 263G4-12381 | Подшипник | 1 |
| 14 | 02100-00028 | Кольцо стопорный | 1 |
| 15 | 02110-00052 | Кольцо стопорный | 1 |
| 16 | 263G4-12391 | Колумн верхний | 1 |
| 17 | 263G4-12561 | Комплект втулка | 1 |
| 19 | 263G4-12411 | Уплотнительная втулка | 1 |
| 21 | 01402-00014 | Гайка | 1 |
| 22 | 02000-00014 | Шайба | 1 |
| 23 | 263G4-12301 | Кронштейн | 1 |
| 24 | 263G4-12421 | Рычаг наклон RH | 1 |
| 25 | 263G4-12431 | Рычаг наклон LH | 1 |
| 26 | 263G4-12441 | Втулка | 4 |
| 27 | 263G4-12451 | Гайка | 2 |
| 28 | 263G4-12461 | Шайба | 4 |
| 29 | 02215-06040 | Палец | 1 |
| 30 | 02270-05020 | Палец коттер | 2 |
| 31 | 263G4-12471 | Шпилька | 1 |
| 32 | 263G4-12481 | Шайба | 3 |
| 33 | 263G4-12491 | Проставка | 1 |
| 34 | 263G4-12501 | Гайка | 1 |
| 35 | 263G4-12511 | Болт | 1 |
| 36 | 263G4-12551 | Комплект рычаг блокировки | 1 |
| 38 | 263G4-12541 | Насос GAS | 1 |
| 39 | 02000-00006 | Шайба | 2 |
| 40 | 02200-16012 | Палец коттер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
