Шестерня схифт сйст. (1) [H3G, корпус, HXG] — HITACHI ZW220-HCMF
Заводская схема «Шестерня схифт сйст. (1) [H3G, корпус, HXG]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

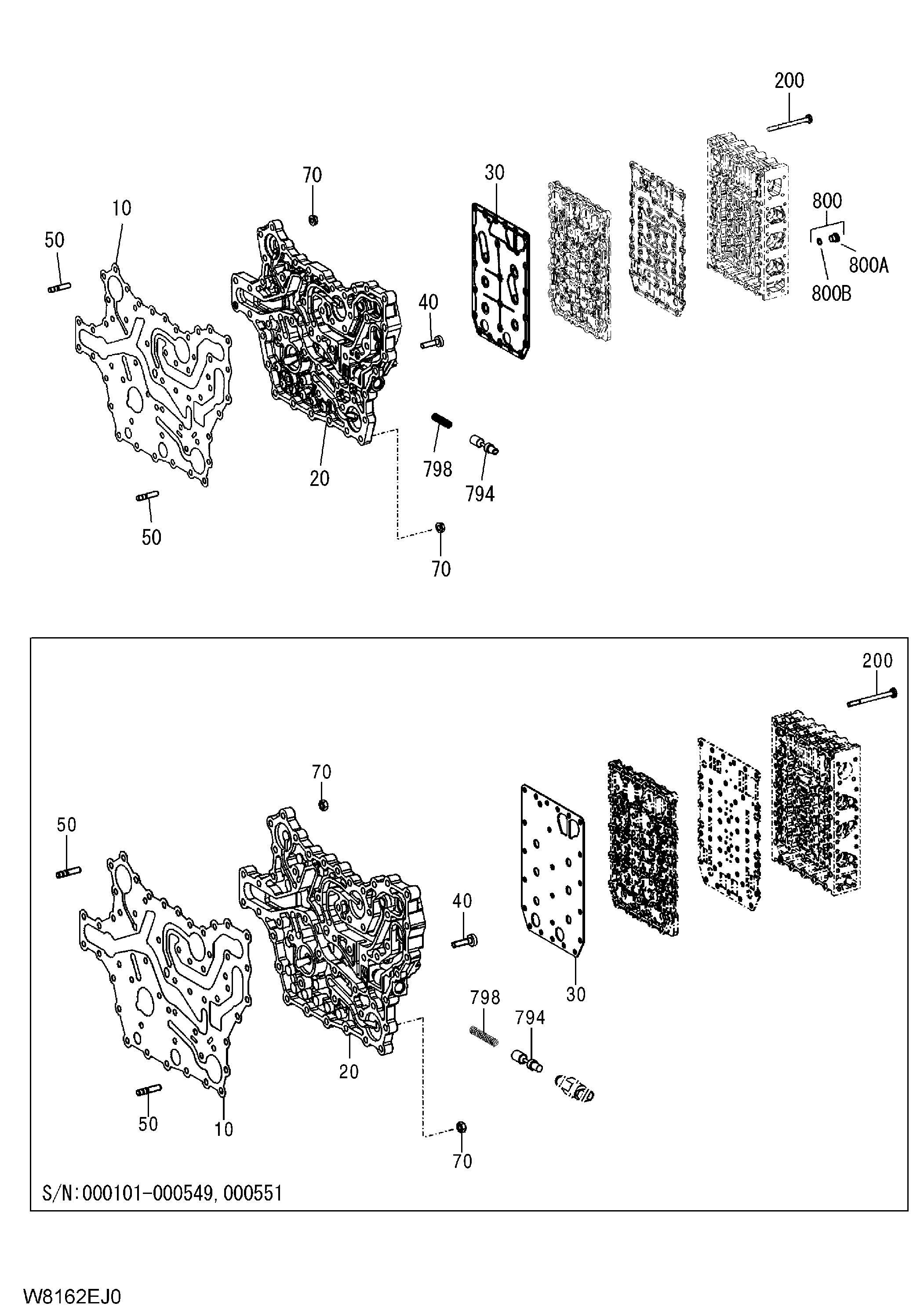

![Схема Шестерня схифт сйст. (1) [H3G, корпус, HXG] HITACHI ZW220-HCMF](/catalog-drawings/84/84f44884-f8d9-493f-8c92-571c0d064f1b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 263G2-59211 | Прокладка | 1 |
| 20 | 263G2-59221 | Воздуховод пластина | 1 |
| 30 | 263G2-58921 | Интерм.схеет | 1 |
| 30 | 263G2-59761 | Сеалинг пластина | 1 |
| 40 | 263G2-58551 | Торкс винт | 36 |
| 50 | 263G2-57991 | Шпилька | 14 |
| 70 | 263G2-58001 | Хексагон гайка | 14 |
| 200 | 263G2-58591 | Торкс винт | 23 |
| 794 | 263G2-59231 | Поршень | 1 |
| 798 | 263G2-58401 | Компр.спринг | 1 |
| 800A | 263G2-57951 | Винт пробка | 1 |
| 800B | 263G2-57611 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
